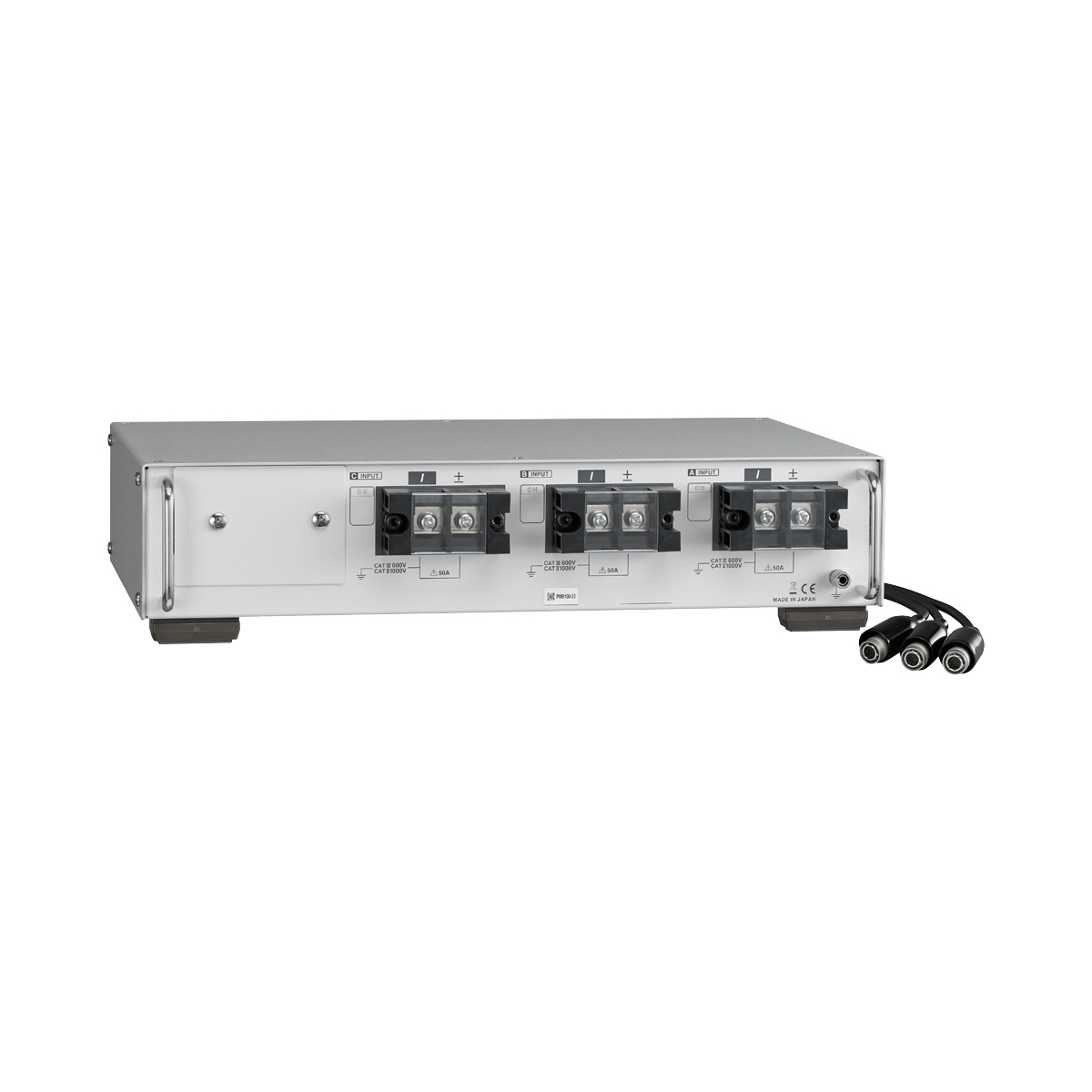

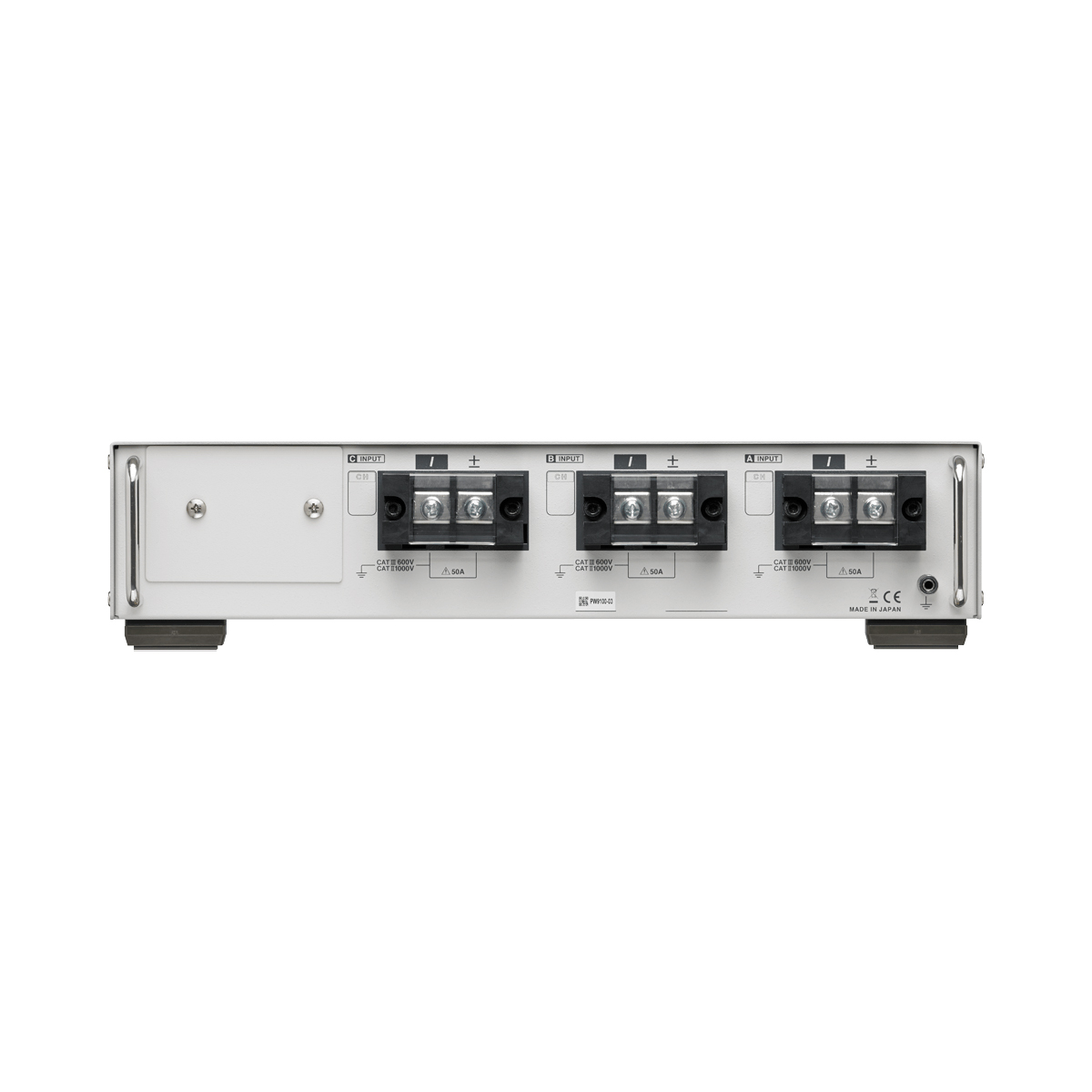

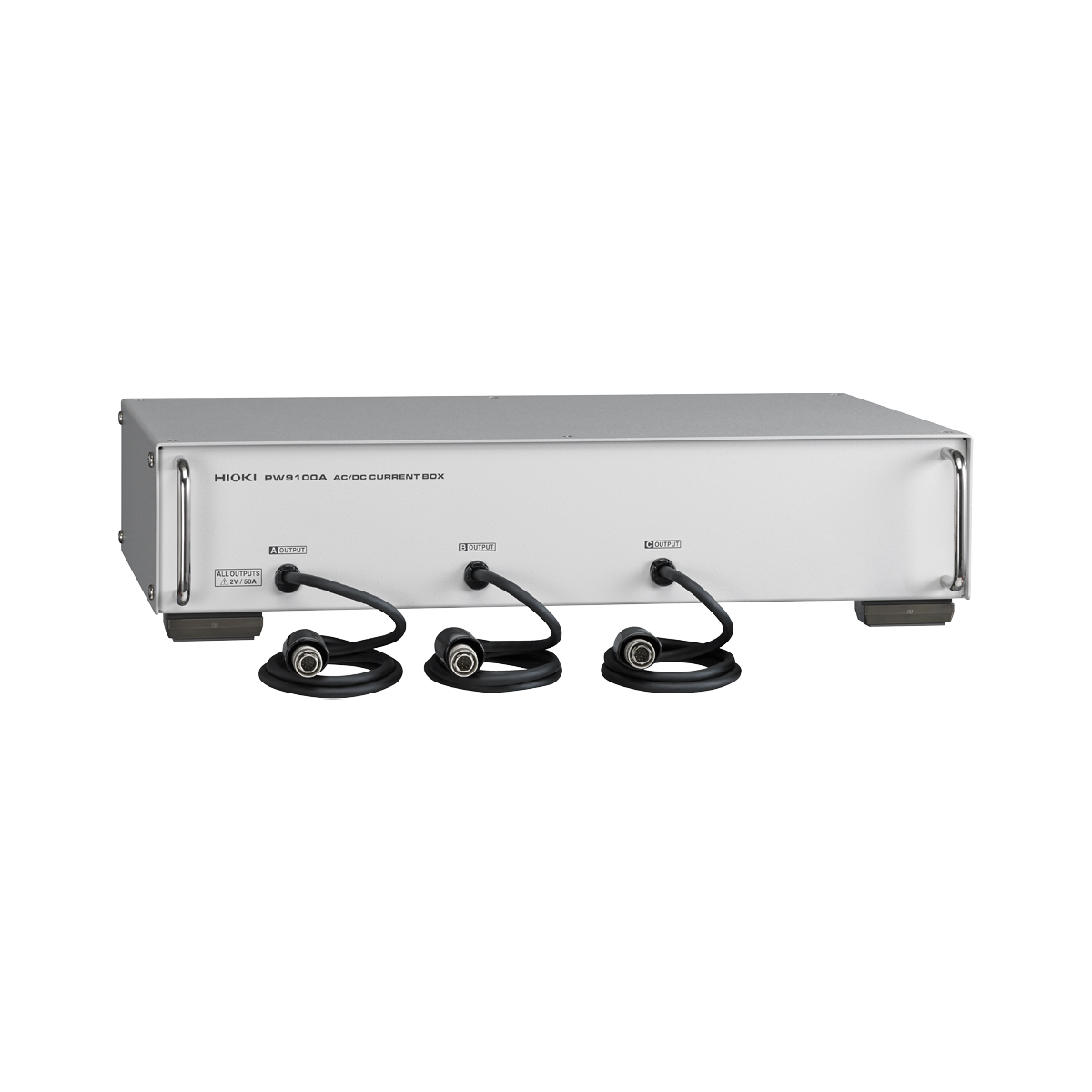

PW9100A 电流直接输入单元 概述
实现高精度测量的功率分析仪选件
● 50A额定实现高级别的测量带宽和测量精度
● DC~3.5MHz的大范围频率带宽
● 和PW8001组合功率精度±0.055% 使用U7005时（45Hz≦f≦65Hz）
● CMRR(共模抑制比)120dB(100kHz)
● 支持测试/评估平台的全机架尺寸
● 可与功率分析仪组合使用
逆变器测量的得力帮手
让宽频带和高精度测量更加可靠。
提供可发挥功率分析仪最大潜力的直接输入连接型电流测试工具。
能简单更换现有的直接输入型功率计。
如果使用两台PW9100A-3（3ch），则可以测量 6ch。
在功率分析仪PW8001上自动识别电流传感器的信息
PW9100A 中搭载内存（I2C-EEPROM）。
内置高精度电流传感器，直接连接即可测量电流。
当连接到功率分析仪 PW8001 时，会自动识别相位校准数据、额定电流、传感器型号和序列号。
以前，需要手动输入相位补偿值。而现在能自动识别电流传感器信息，因此出现设置遗漏或输入错误，实现更准确的功率运算。
PW9100A 电流直接输入单元 技术参数
输入方式 | 绝缘输入，DCCT输入方式 |
额定输入电流 | AC/DC 50A |
输入通道数 | PW9100A-3: 3通道 |
最大输入电流 | 60 A (降额范围内, 20 ms以内的话最大允许±200 A peak (设计值)) |
频率特性 | 振幅: DC～3.5 MHz, 相位: DC～1 MHz |
振幅/相位精度 | DC (±0.02% rdg. ±0.007% f.s.) |
输出电压比率 | 2 V/ 50 A |
测量端子 | 端子板(带安全防护罩)M6螺丝 |
输入电阻 | 1.5 mΩ以下 (50 Hz/60 Hz) |
输入电容 | 规定为测量端子-外壳(输出侧)之间40pF以下/100kHz |
使用温湿度范围 | 温度 0℃～40℃, 湿度 80% rh以下 (未结露) |
电源 | 由PW8001，PW6001, PW3390供电 |
体积及重量 | 430 W × 88 H × 260 Dmm, 线长 0.8 m |
附件 | 使用说明书×1 |
