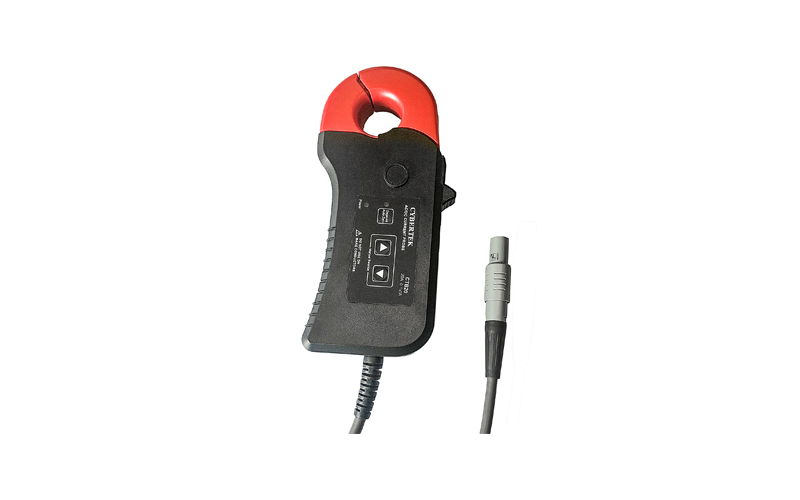

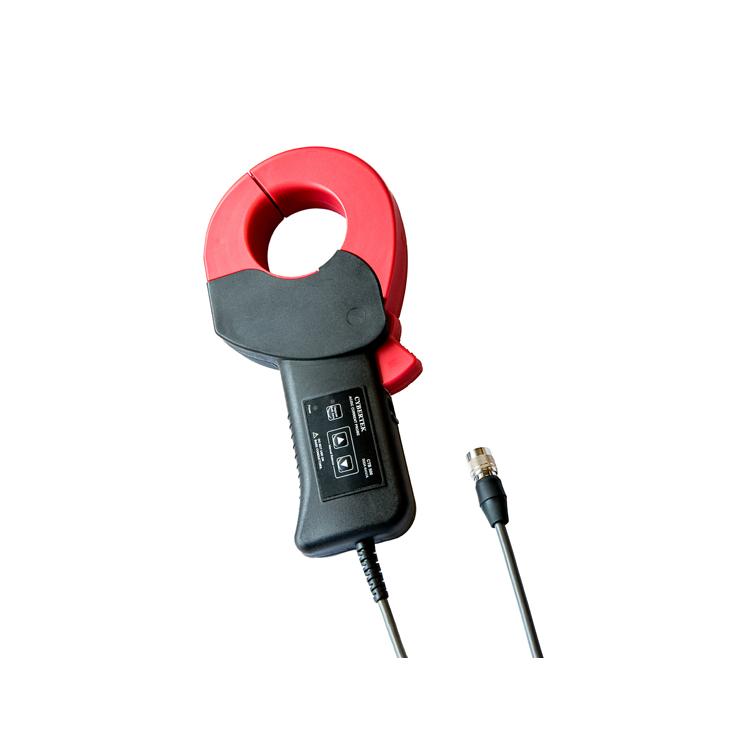

知用高精度电流探头CTB20 (20A/1MHz)
CTB系列电流探头是一款能够同时测量直流和交流的电流探头。是用于AC/DC电流的可打开/关闭的夹钳型电流传感器。其特点包括：高精度，典型值0.3%；良好的频率特性和温度特性；高带宽。该产品需要配合CTB104(四通道传感器单元)使用，主要用于高精度的电流测量，配合功率分析仪使用，实现功率分析。
产品特性
带宽 1MHz
电流传输比 0.1V/A
产品规格
Ø f.s.显示值或刻度长度(表示额定初级电流量程)
Ø rdg.读取值(表示当前正在测量的值以及测量仪器当前指示的值)
Ø 输入正选波﹑导体中心位置﹑CTB104组合﹑不包括各种影响
Ø 输入电阻为1MΩ以上的测量仪器
Ø 测量前请正确消磁调零
型号 | CTB20 |
额定电流 | AC/DC 20A |
带宽 | 1MHz |
电流传输比 | 0.1V/A |

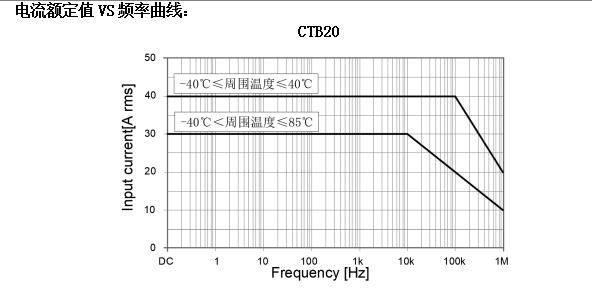

输入电流 | 参考 电流额定值VS频率曲线 |
精度 | 参考 精度列表说明 |
使用温湿度范围 | -40℃~85℃,80% RH以下（没有结露） |
保证精度范围 | 0℃~40℃,80% RH以下 |
温漂系数 | -40℃~0℃﹑40℃~85℃ 幅度灵敏度：±0.02% rdg./℃以下 偏置电压：≤±0.01% f.s./℃ |
可测量导体直径 | Φ20 mm以下 |
导体位置影响 | ±0.1%rdg.以下 (20A输入，DC-100Hz，使用外径为5mm的线材情况) |
电源电压 | ±12V |
电源容量 | ±200mA以下(20A/45Hz测量，±12V供电 |
精度列表说明：CTB20
频率 | 振幅 | 相位 |
DC | ±0.3% rdg. ±0.05% f.s. | - |
DC | ±0.3% rdg. ±0.01% f.s. | ±0.1deg. |
100Hz | ±0.3% rdg. ±0.02% f.s. | ±0.2deg. |
500Hz | ±0.5% rdg. ±0.02% f.s. | ±0.5deg. |
1kHz | ±1.0% rdg. ±0.02% f.s. | ±1.0deg. |
5kHz | ±1.5% rdg. ±0.02% f.s. | ±1.5deg. |
10kHz | ±2.0% rdg. ±0.02% f.s. | ±(0.5+0.1×f kHz)deg. |
50kHz | ±5.0% rdg. ±0.05% f.s. | |
100kHz | ±10% rdg. ±0.05% f.s. | |
300kHz | ±15% rdg. ±0.05% f.s. | - |
500kHz | ±30% rdg. ±0.05% f.s. | - |
