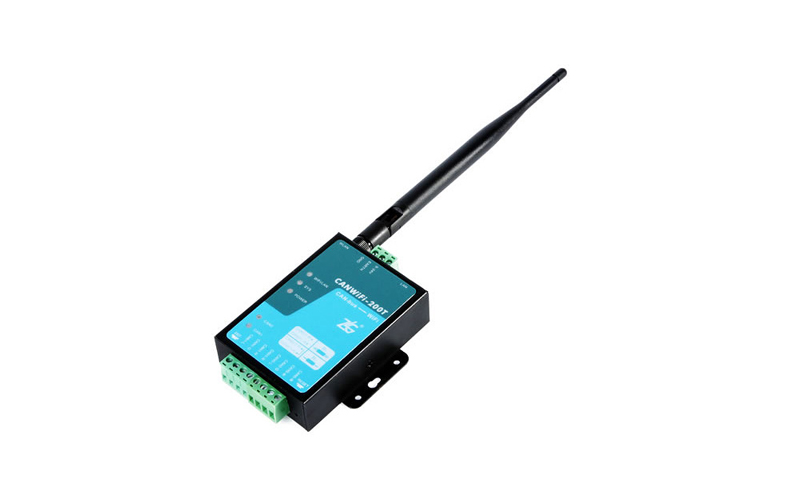

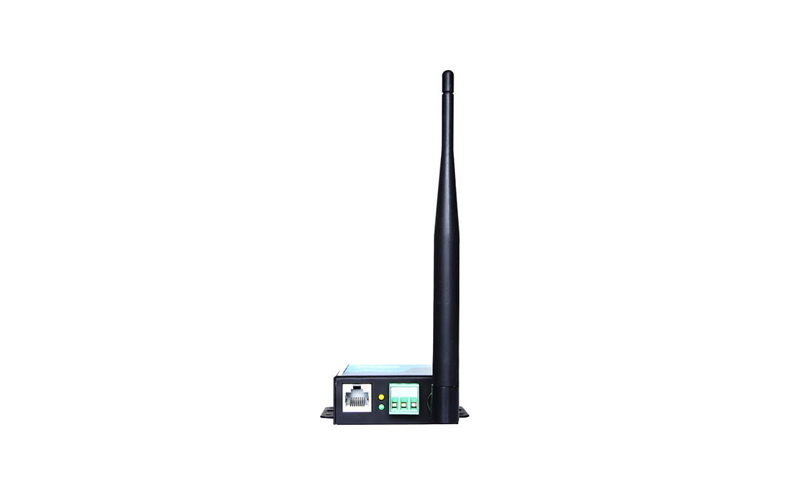

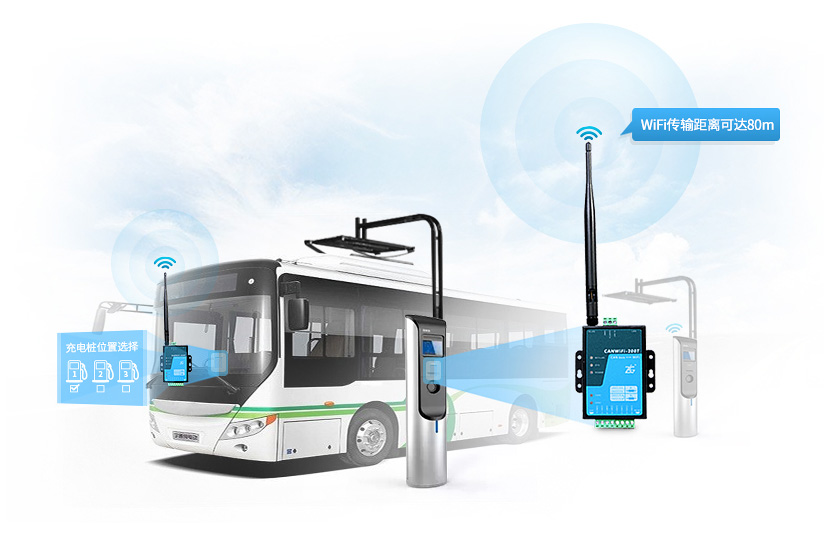

电动客车充电弓无线通信方案

电动汽车和充电弓分别内置CANWiFi-200T转换器，可实现充电数据无线传输。在充电过程中，用户可通过驾驶舱中的屏幕实时查看电池容量、电压、电流等参数，并可对充电故障实时监控，保证充电安全。

稳定可靠，应用广泛

致远电子CANWIFI-200T产品均经过严酷的实践验证，稳定可靠，目前已经广泛应用于风力发电、工程机械、医疗设备等场合。

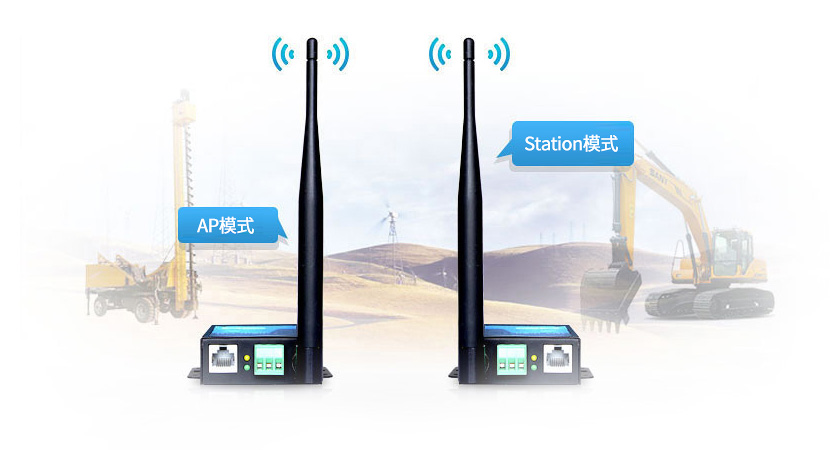

支持AP与Station模式

集成2.4G WLAN接口，符合IEEE 802.11a/b/g/n标准，支持AP与Station模式，可做热点或者做客户端接入路由器。

13万帧缓冲不丢帧

高性能型在任意波特率下满负载接收数据帧能力，13万帧缓冲，不丢帧才是硬道理。

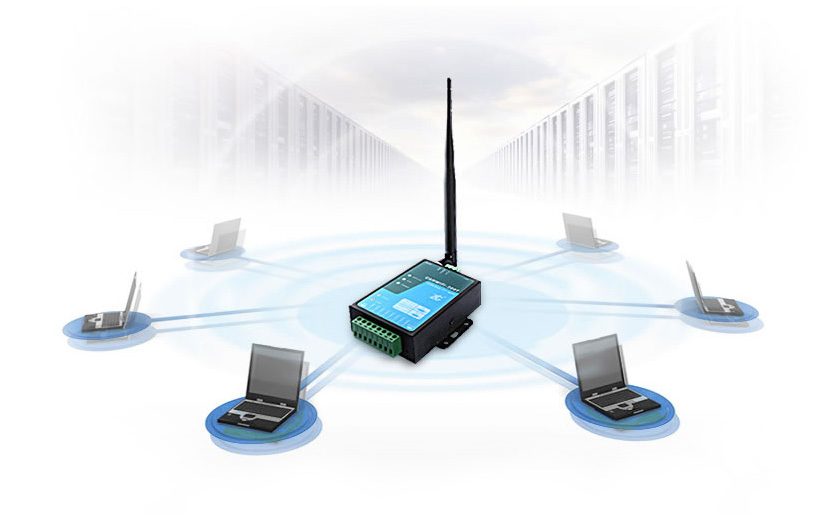

每路CAN支持高达254个连接

TCP支持多连接，高性能型每路CAN支持高达254个连接。

支持WPA/WPA2-PSK加密

支持64、128位的加密/解密，256位的WEP，TKIP或AES密钥。

2通道2500VDC电气隔离

2通道2500VDC电气隔离CAN接口，静电等级接触放电±8KV

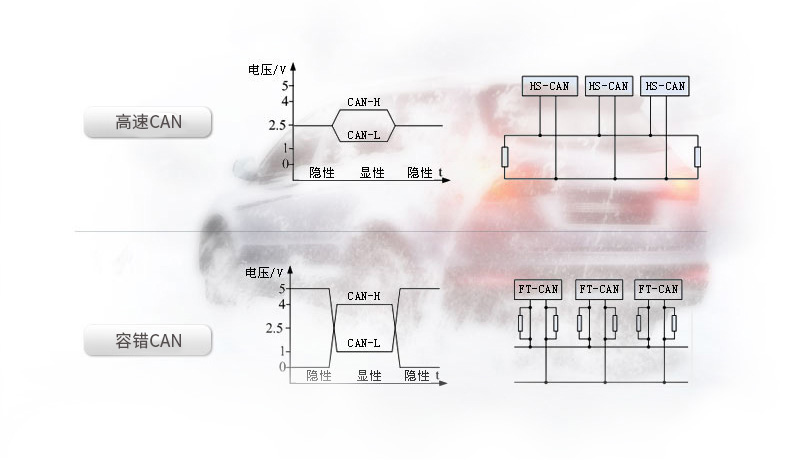

符合CAN 2.0B规范

CAN协议完全符合CAN 2.0B规范，兼容CAN 2.0A，符合ISO 11898-1/2 。用户可以通过选配CANBridge-1054，支持ISO11898-3的容错CAN标准。

CAN波特率可编程任意设置1Mbps之间

CAN波特率可编程任意设置，范围在5Kbps～1Mbps之间

支持各类开发环境

高效易用的二次开发函数，可支持各类开发环境，如VC、C#、Labview、LINUX等

其他特点

• 高效易用的二次开发函数，可支持各类开发环境，如VC、C#、Labview、LINUX等

• 支持协议包括ETHERNET、ARP、IP、ICMP、UDP、DHCP、DNS、TCP

• 兼容SOCKET工作方式（TCP Server、TCP Client、UDP等），上位机通讯软件编写遵从标准的SOCKET规则

• CAN数据和以太网数据双向透明传输

• 高性能型支持CAN口故障以太网通知功能，上位机可以实时监控CAN口的错误状态

• 灵活的CAN口数据分帧设置，满足用户各种分包需求

• 可使用Windows平台配置软件配置工作参数

• 免费提供Windows平台配置软件函数库, 包含简单易用的API函数库, 方便用户编写自己的配置软件

• 支持本地的系统固件升级

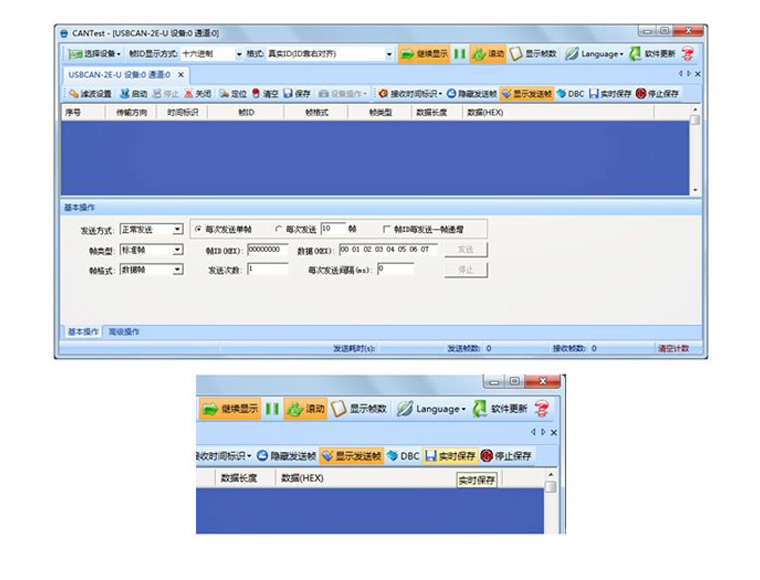

配置软件ZNETCOM与测试分析软件CANtest

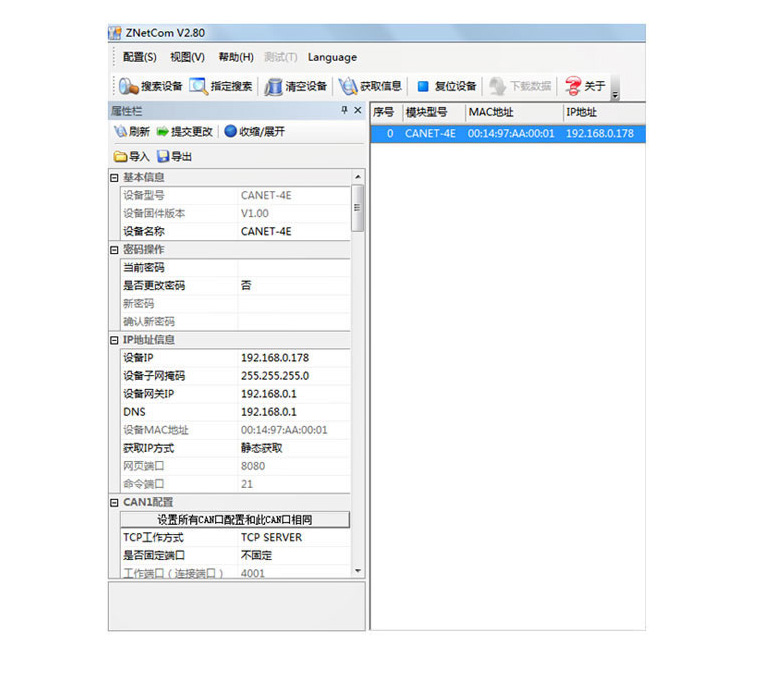

1.使用配置软件ZNETCOM2.80以上版本搜索设备进行参数配置（如设备IP、工作端口、目标IP、目标端口、CAN波特率等，具体配置见用户手册）：

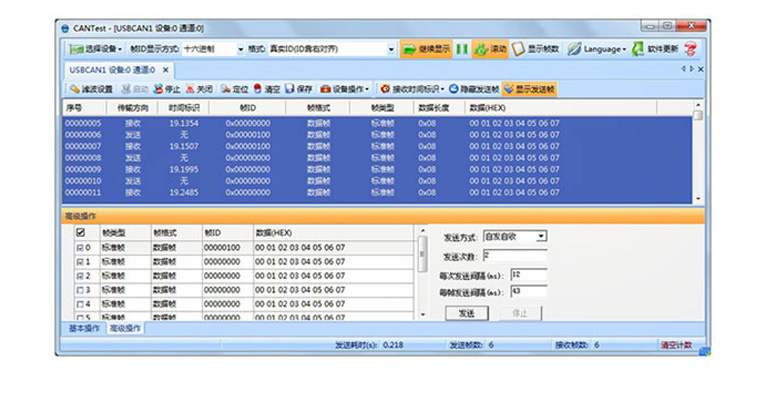

2.然后打开CANTest测试软件，选择设备、PC工作方式、IP与端口启动CAN转换器；

3.启动后自动接收，基本操作满足单帧发送，可设置连续保存满足长时间测试要求；

4.高级操作可预定义100帧，并且可设置发送次数与间隔；

二次开发函数库

致远电子所有的CAN接口卡均使用同一套上位机二次开发函数库（支持VC、VB、C#、LINUX、Labview、LabWindows、Delphi7等主流开发环境），用户只需修改设备类型即可实现不同接口的无缝切换：

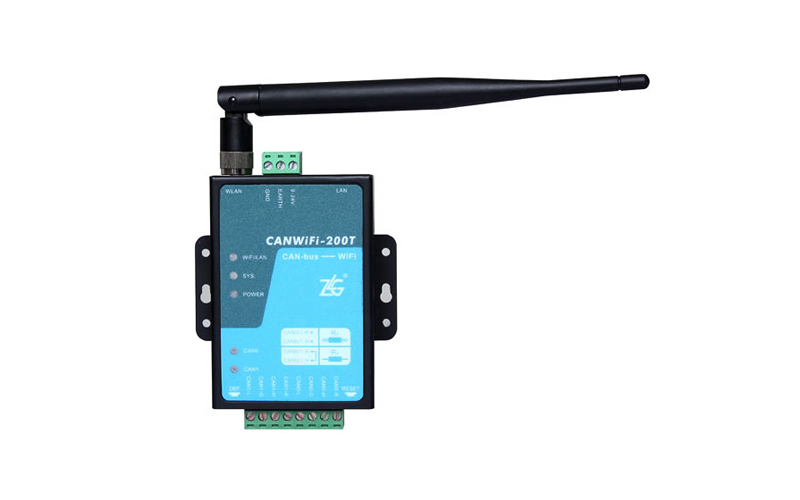

强大的硬件

• 高速的800MHz主频32位处理器；

• 集成2.4G WLAN接口，符合IEEE 802.11a/b/g/n标准，支持支持AP与Station模式；

• 10M/100M自适用以太网接口，2KV 电磁隔离；

• 2路CAN口，2.5KVDC耐压隔离；

• CAN口波特率5k~1000kbps可任意设置；

• 内嵌硬件看门狗定时器；

• 供电电压范围9V～24V直流；

• 工作温度：-40℃～70℃；

• 湿度：5% - 95% RH，无凝露；

• 坚固的金属外壳，SECC 金属 (1.1 mm)；

• 专为工业环境设计。

完善的软件

• 支持静态或动态IP获取；

• 支持64、128位为的加密/解密，和256位的WEP，TKIP或AES密钥；

• 支持无线保真保护接入（WPA和WPA2.0）和IEEE 802.11i，包括硬件加速先进数据加密标准（AES）；

• 支持心跳和超时断开功能；

• 工作端口固定，目标IP和目标端口均可设定；

• 网络断开后自动恢复连接资源，可靠地建立TCP连接；

• TCP支持多达255个连接，满足6组用户的同时管理一个CAN口；

• UDP方式下每个CAN口支持6组目标IP段，多个用户可同时管理一个CAN设备；

• 支持协议包括ETHERNET、ARP、IP、ICMP、UDP、DHCP、DNS、TCP；

• 兼容SOCKET工作方式（TCP Server、TCP Client、UDP等），上位机通讯软件编写遵从标准的SOCKET规则；

• CAN数据和以太网数据双向透明传输（格式见附录）；

• 灵活的CAN口数据分帧设置，满足用户各种分包需求；

• 每个CAN口可以分别被配置成为不同的工作模式，可灵活应用在各种领域；

• 每个CAN口还开放诊断端口，上位机可以通过连接此端口，获取对应CAN口的错误状态；

• 可使用Windows平台配置软件配置工作参数；

• 免费提供Windows平台配置软件函数库, 包含简单易用的API函数库, 方便用户编写自己的配置软件；

• 支持本地的系统固件升级。

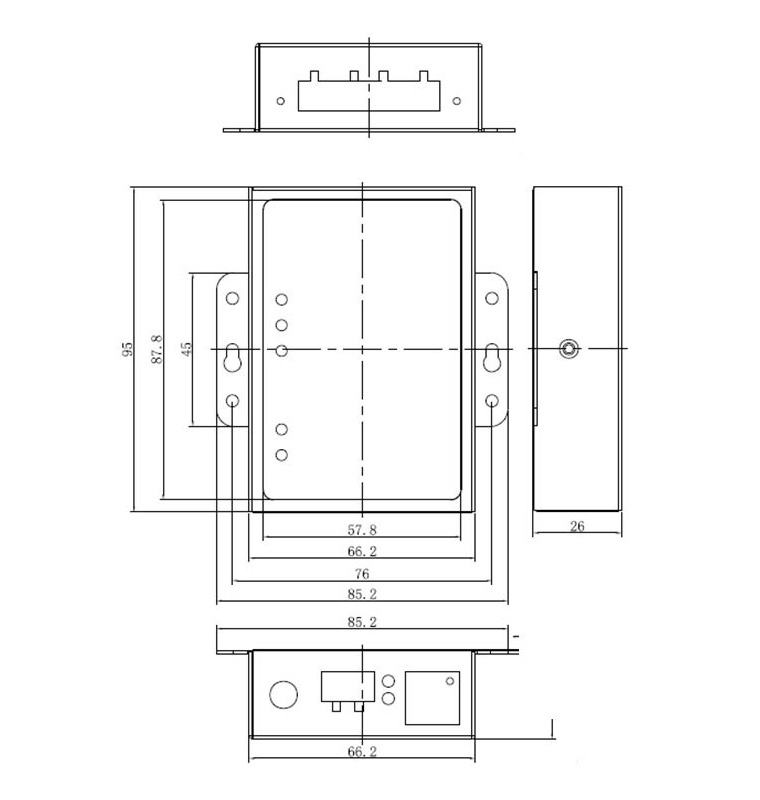

机械尺寸

用户如需安装CANWiFi-200T，请参考所提供的外观机械尺寸（单位：毫米），图中规定了产品的长、宽、高，以及部分机械结构。

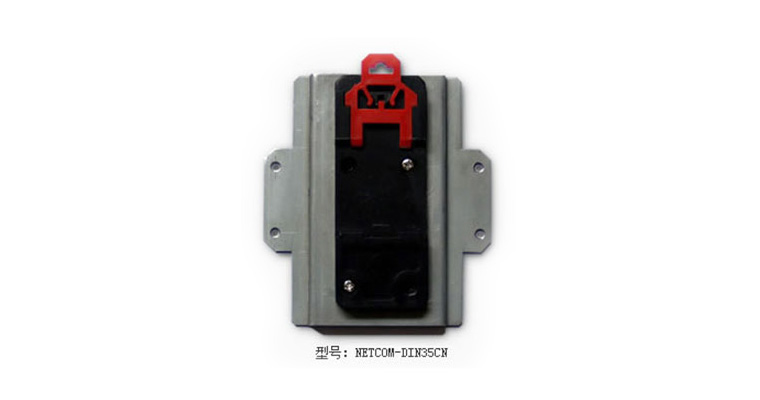

导轨安装配件NETCOM-DIN35CN

数据转换格式

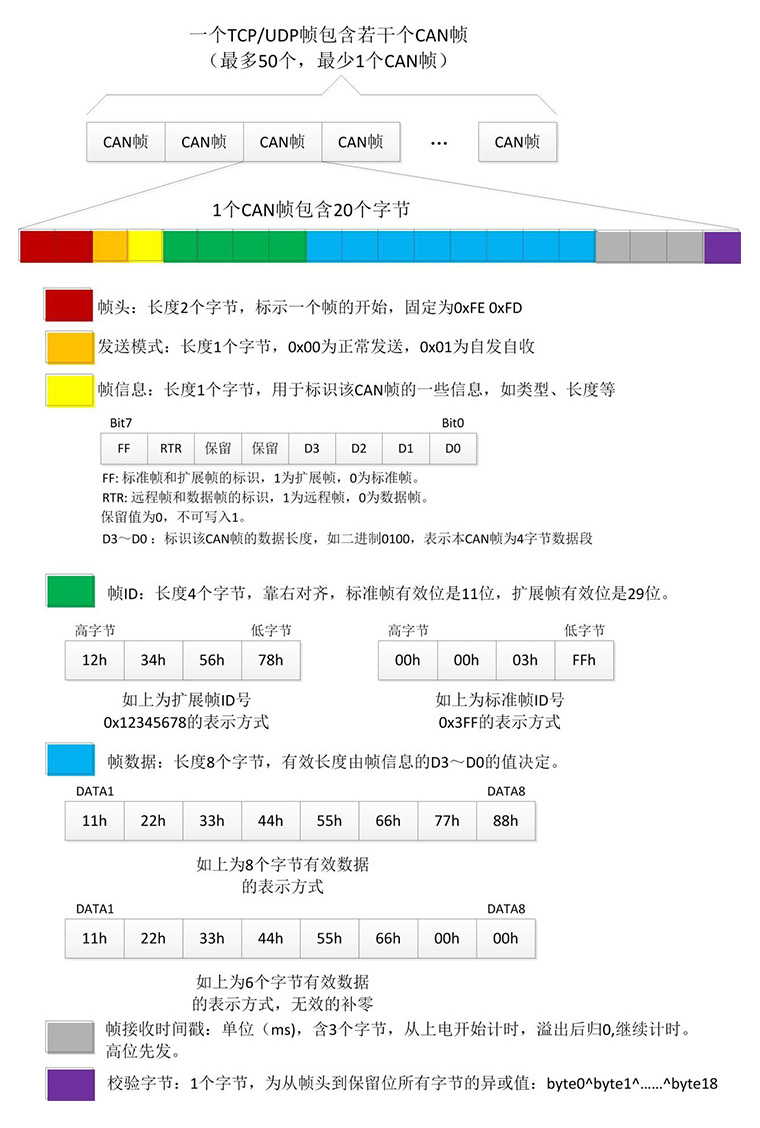

1.CANWIFI-200T工作端口数据转换格式

以下例子是一个标准数据帧，ID为0x0001，包含8个字节数据：

(0x00,0x01,0x02,0x03,0x04,0x05,0x06,0x07)的表达方式： 0xfe 0xfd 0x00 0x08 0x00 0x000x000x01 0x000x01 0x02 0x03 0x04 0x05 0x06 0x07 0x00 0x000x000x0a

用户在使用PC机发送CAN帧时，需要计算一下，不能超出CAN那边的最快发送流量，比如1000Kbps的波特率发送标准数据帧,CAN最快也就10000帧/秒。如果PC发送过快，则CAN也发不了这么快，虽然设备内部有大缓冲，但也是会溢出的。CANWIFI-200T还需要考虑到WIFI的传输能力，所以建议用户每路CAN每秒发送的CAN帧不要超过5800帧。

2.CANET-XE-UCAN口状态的TCP通知端口数据转换格式

配件清单

配件清单仅供参考，请以实物为准
