选型表

型号	PCI-9810I	PCI-9820I	PCI-9840I

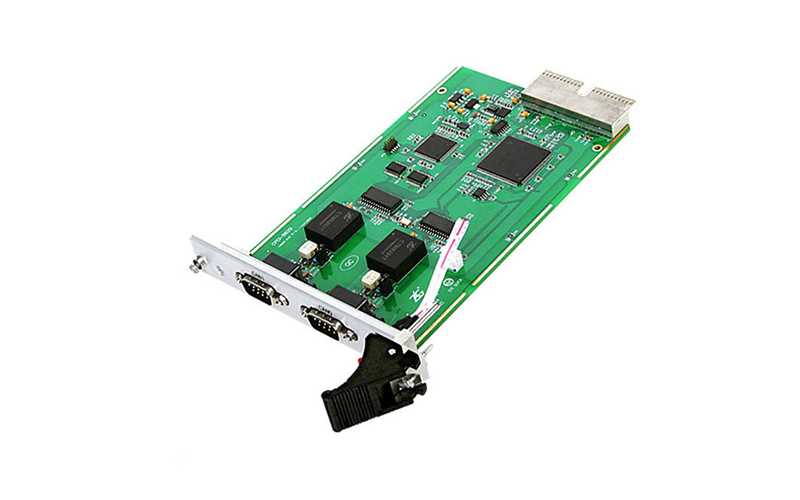

实物图
特色功能	高速低延时	高速低延时	高速低延时
CAN路数	1路	2路	4路
接口形式	DB9接口	DB9接口	DB9接口
电气隔离	√	√	√
工业级	√	√	√
数据接收能力 （每路）	14000帧/秒	14000帧/秒	14000帧/秒
数据发送能力 （每路）	4000帧/秒	4000帧/秒	4000帧/秒
Windows系统驱动	支持	支持	支持
Linux系统驱动	支持	支持	支持
VxWorks驱动	支持	支持	支持

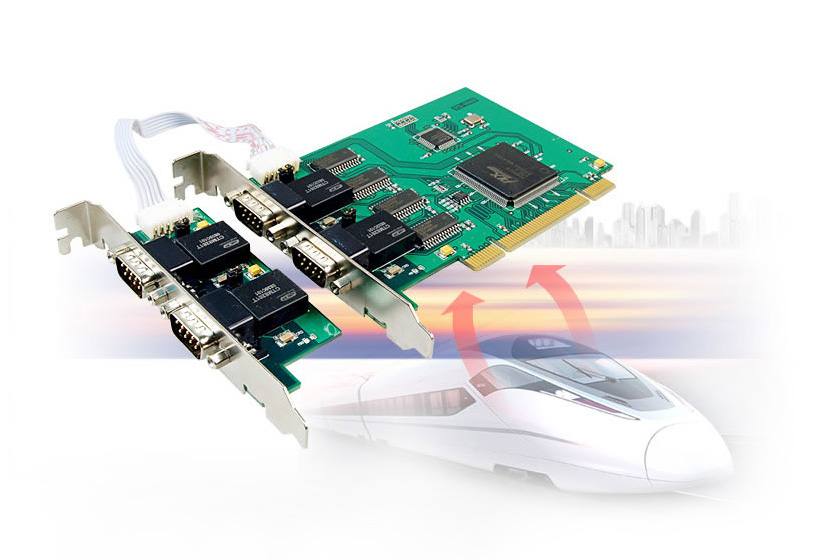

中国的每个高铁站都有我们的PCI接口CAN卡

本系列CAN接口卡均经过严酷的实践验证，稳定可靠，目前广泛应用于高铁、地铁、航空航天、楼宇安防、电梯控制、衡器、医疗设备等场合，中国的每个高铁站都有我们的PCI接口CAN卡！

2通道2500VDC电气隔离

2通道2500VDC电气隔离CAN接口，静电等级接触放电±8KV

13万帧缓冲不丢帧

高性能型在任意波特率下满负载接收数据帧能力，13万帧缓冲，不丢帧才是硬道理。

符合CAN 2.0B规范

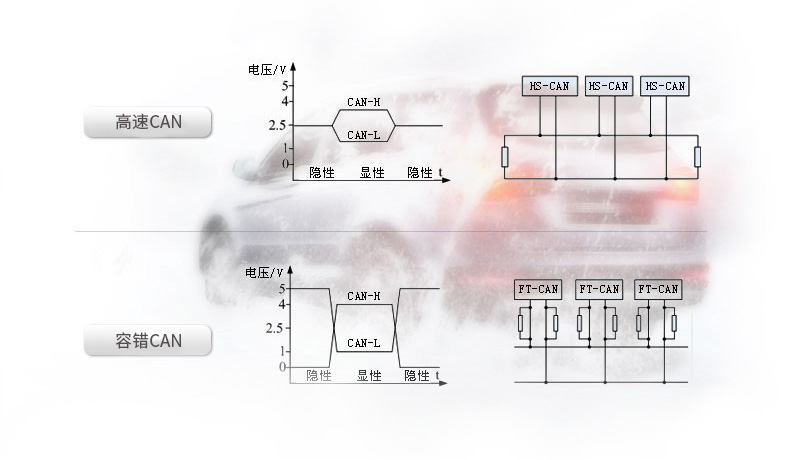

CAN协议完全符合CAN 2.0B规范，兼容CAN 2.0A，符合ISO 11898-1/2 。用户可以通过选配CANBridge-1054，支持ISO11898-3的容错CAN标准。

CAN波特率可编程任意设置1Mbps之间

CAN波特率可编程任意设置，范围在5Kbps～1Mbps之间

支持各类开发环境

高效易用的二次开发函数，可支持各类开发环境，如VC、C#、Labview、LINUX等

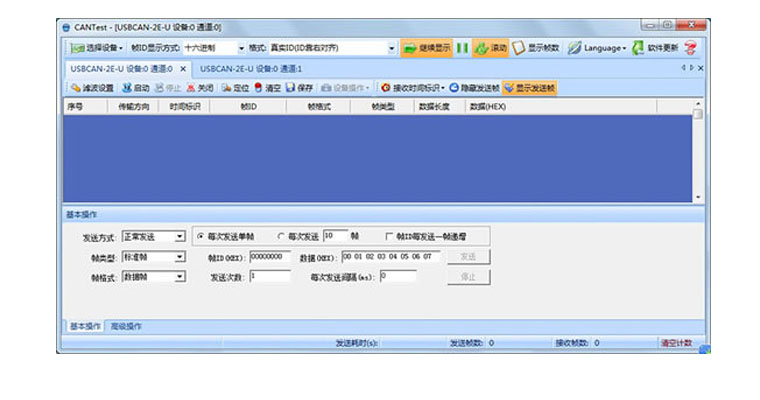

强大的测试分析软件CANtest

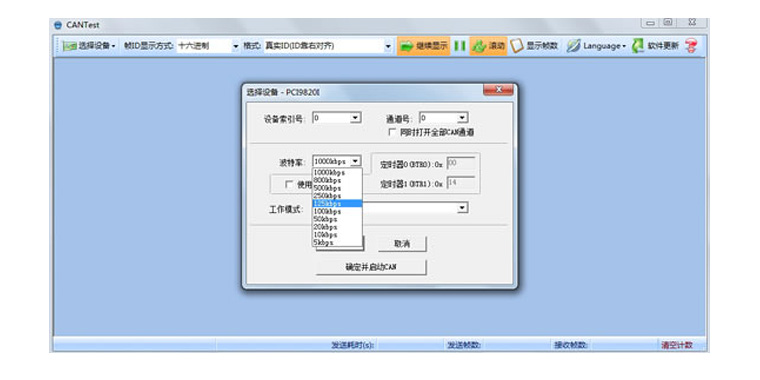

1．选择设备波特率、通道号、工作模式启动CAN卡

2．启动后自动接收，基本操作满足单帧发送，可设置连续保存满足长时间测试要求

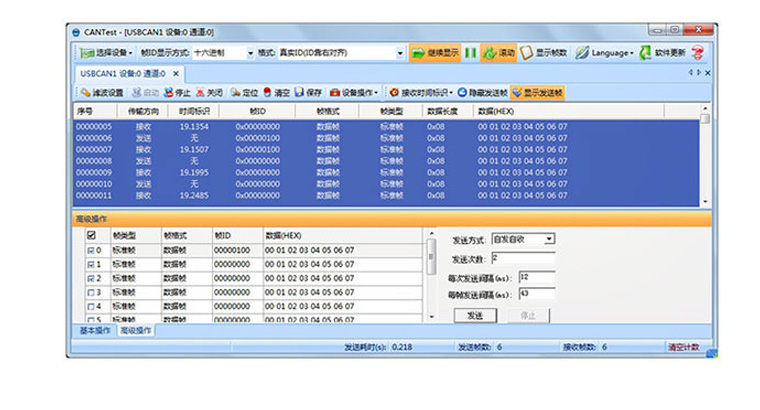

3．高级操作可预定义100帧，并且可设置发送次数与间隔

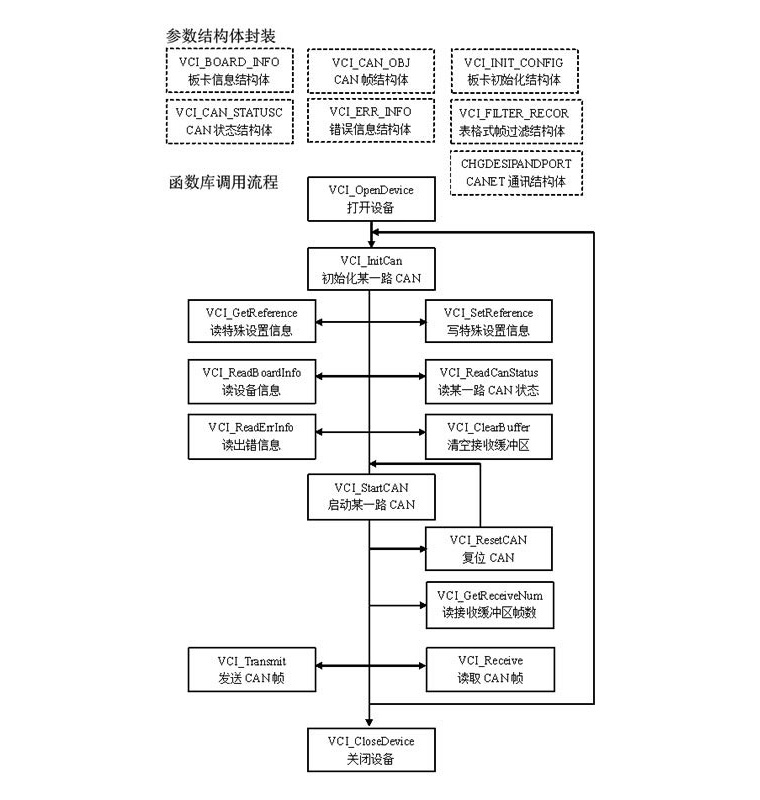

二次开发函数库

致远电子所有的CAN接口卡均使用同一套上位机二次开发函数库（支持VC、VB、C#、LINUX、Labview、LabWindows、Delphi7等主流开发环境），用户只需修改设备类型即可实现不同接口的无缝切换：

丰富的汽车电子专用高层协议二次开发库

用户可直接加载UDS/OBDII/15765等汽车电子专用协议二次开发库，协助完成零部件测试检修。

规格参数

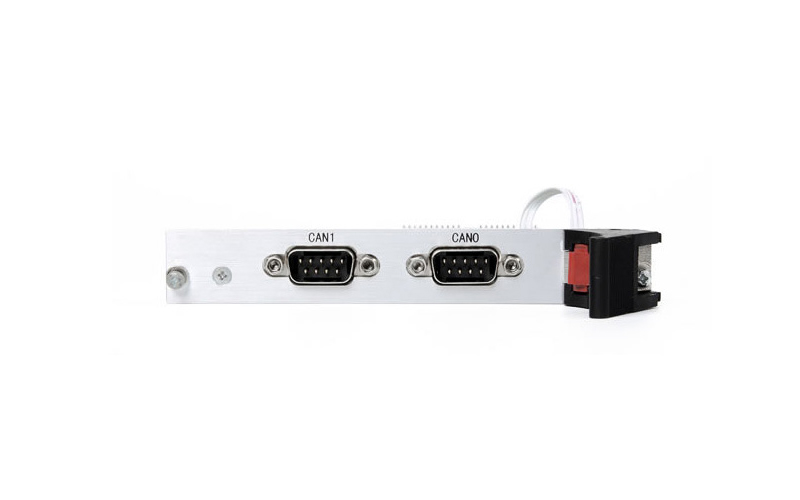

接口形式（DB9接口）内置跳线选择120欧终端电阻

端口	引脚	名称	功能
	1	NC	未用
	2	CAN_L	CAN_L信号线接头
	3	CAN_GND	CAN隔离后的地，可不接
	4	NC	未用
	5	SHIELD	屏蔽线接头（FG）
	6	CAN_GND	CAN隔离后的地，可不接
	7	CAN_H	CAN_H信号线接头
	8	NC	未用
	9	NC	未用

配件清单

配件清单仅供参考，请以实物为准
