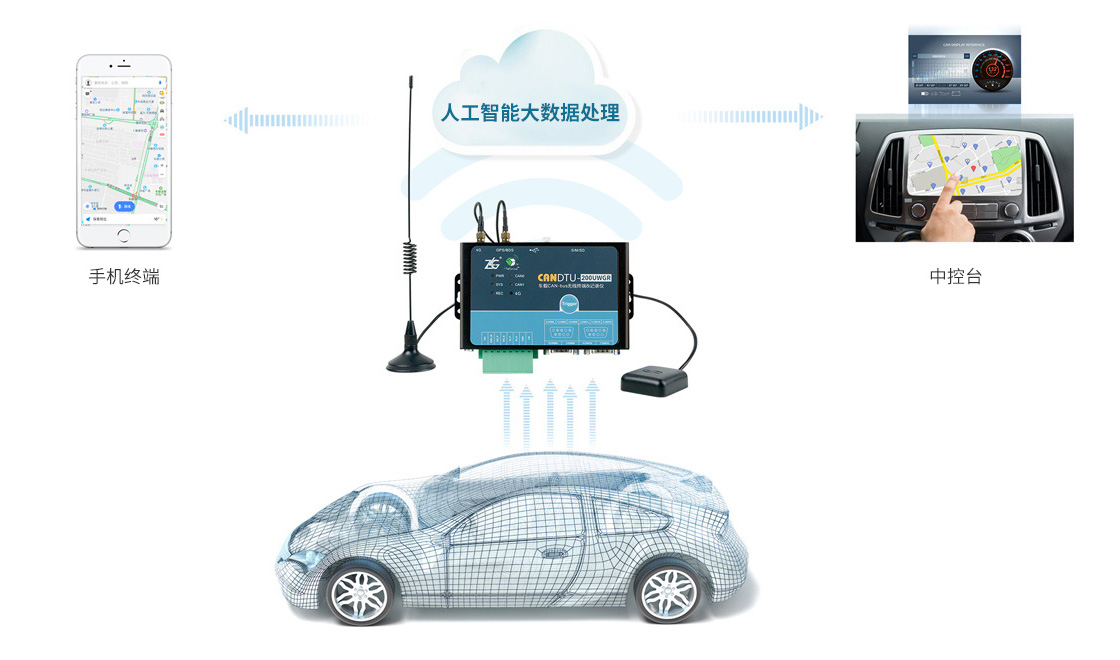

4G通信实现数据实时透传

CANDTU-200UWGR可以实时采集的CAN总线数据和定位信息，通过4G通信实时上传到指定的云端服务器上。用户可通过手机等终端登录云，实时查看汽车定位、仪表、油温油压情况，实现用户终端的人工智能大数据处理。

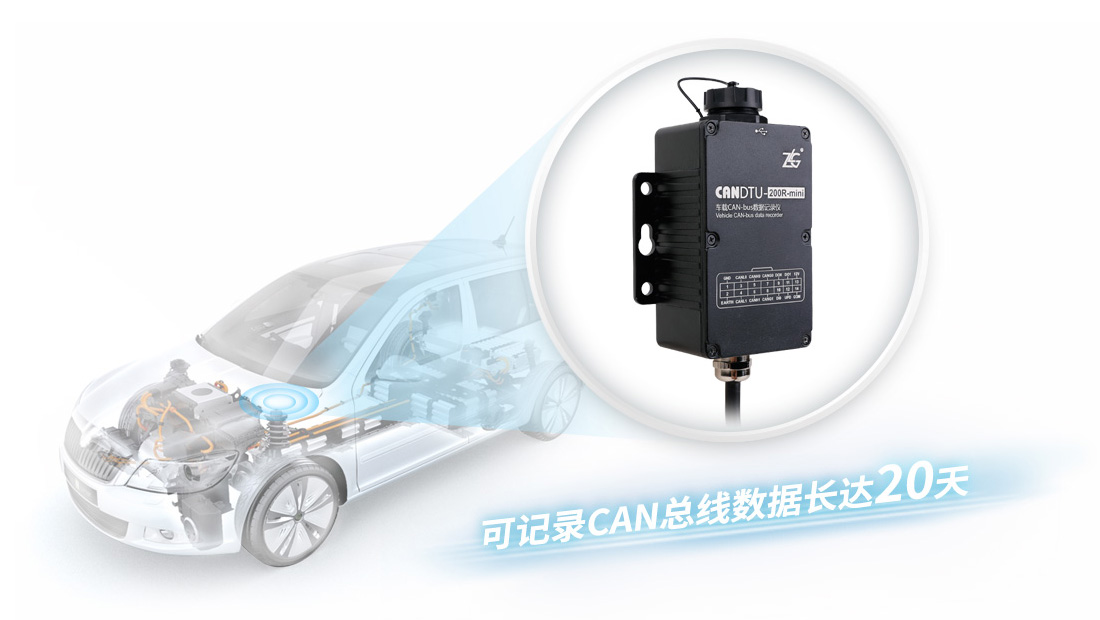

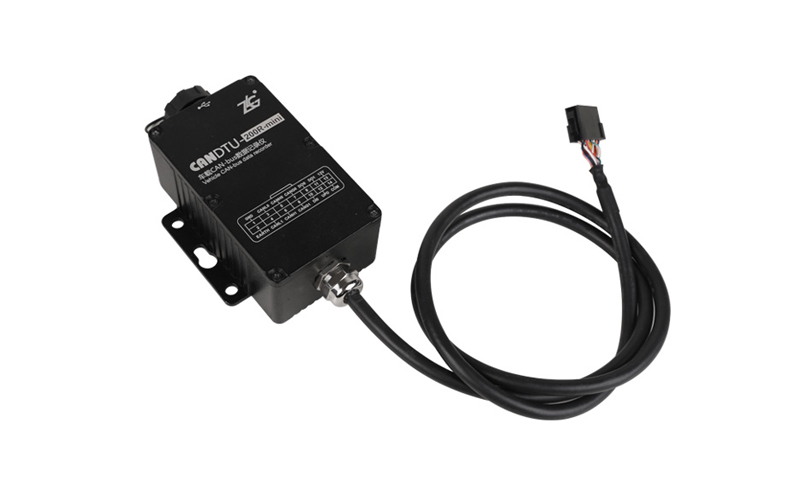

CAN-bus数据记录仪——汽车“黑匣子”

CANDTU-200R-mini自带16GB大容量存储，不仅可以记录长达20天的CAN总线数据，而且支持ASC、CSV等九种存储格式数据直接导出，同时兼容各种主流分析软件，是真正意义的汽车“黑匣子”！

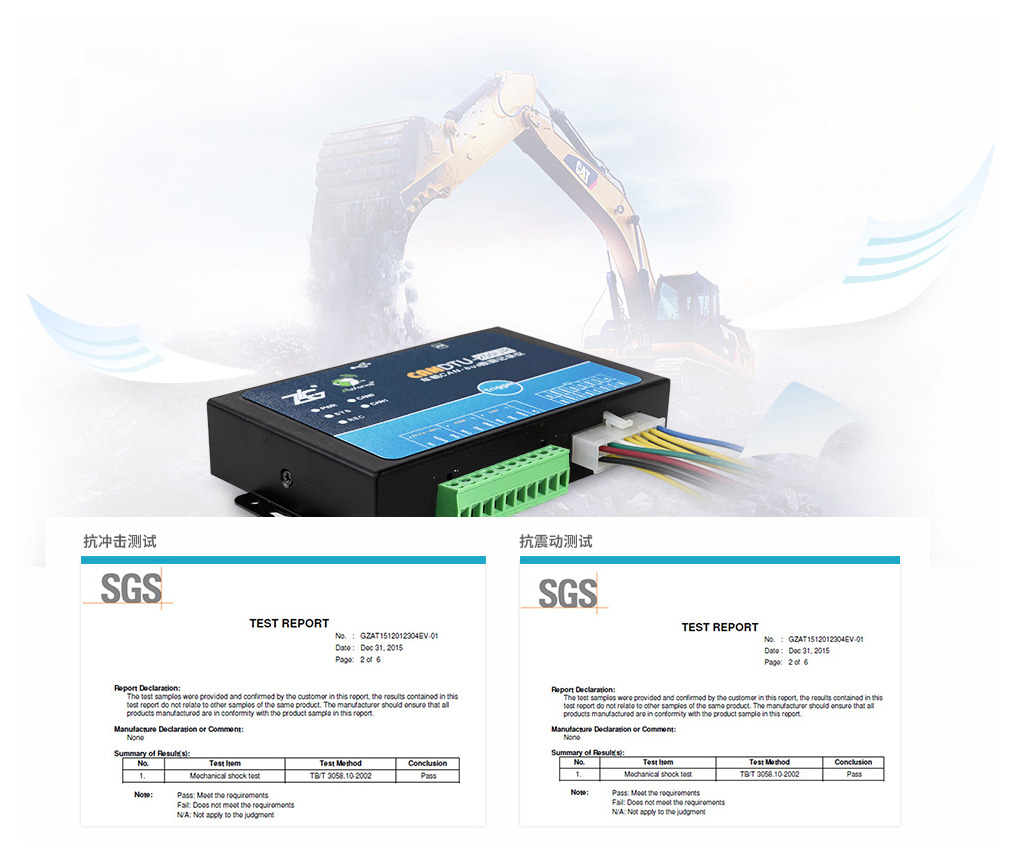

性能良好的车载CAN-bus报文数据记录，经受各环境考验！

双接插件设计，满足工业与车载用户的需求。通过了严格的抗震动测试，已经成功为高速铁路、地铁、医疗、航空航天、楼宇安防、电梯控制、煤矿安全等场合进行数据记录。

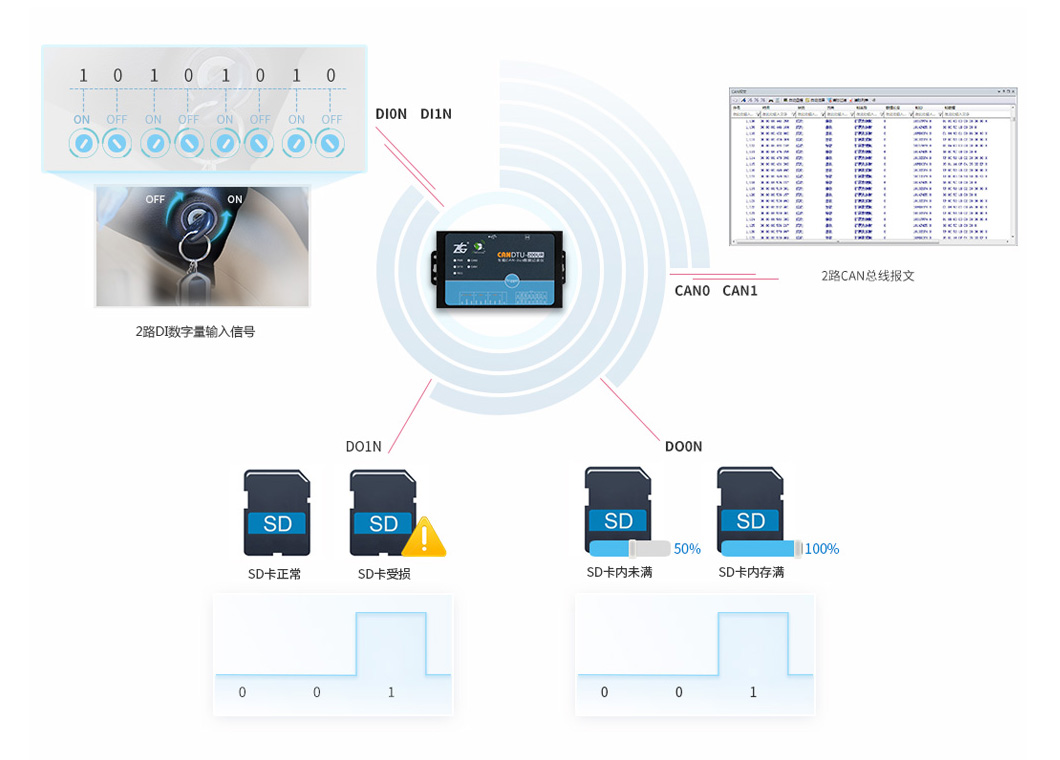

具备2路CAN、2路DI记录，2路DO报警输出！

CANDTU-200UR具备强大的记录功能，可以同时记录2路CAN总线报文时，同时记录2路DI数字量输入信号，并且能通过2路数字量DO对外输出各种报警信号。

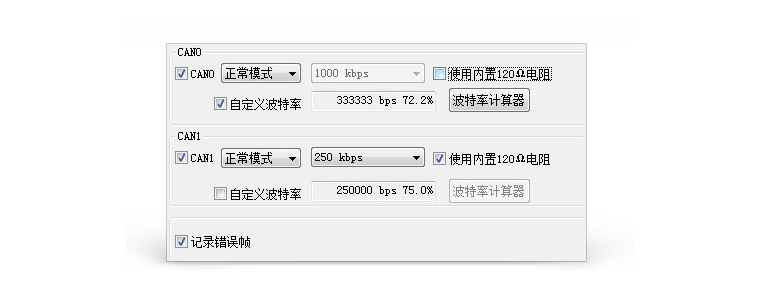

可配置任意波特率、终端电阻与错误帧记录

用户可以非常方便地配置CAN接口5K~1Mbps的任意波特率，并且可以记录错误帧，软件调整接口的120欧电阻是否使能。

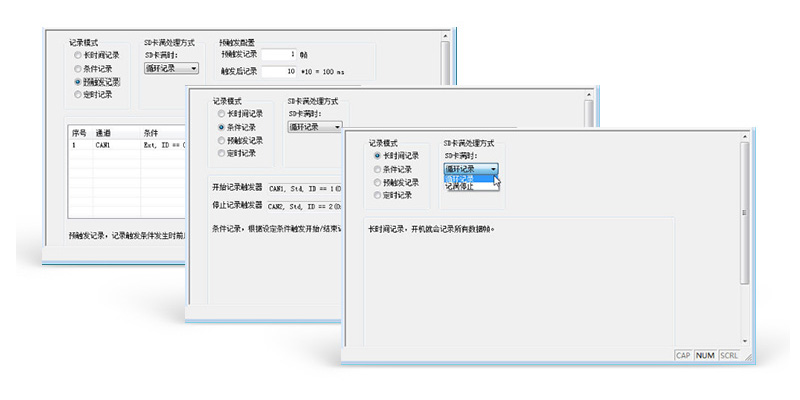

多种预触发模式，可以准确记录到需要的数据

长时间全部记录中，大部分都是不关心的数据，而浪费存储空间。预触发模式可配置错误帧触发记录，或者ID触发，并且能设置触发前和触发后记录的数量。

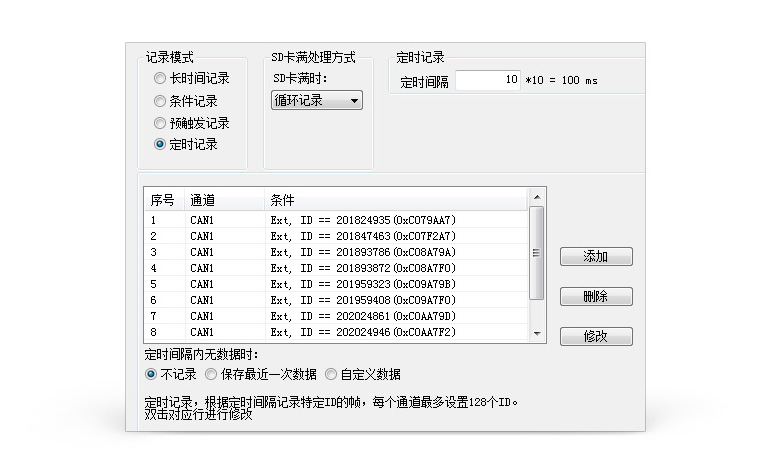

创新的定时记录模式，可延长记录时间与SD卡寿命

长时间全部记录会快速消耗存储空间，如果多次循环记录，则会大大减少SD卡寿命。故比较实用的是定时存储。在固定周期内，只取最后一次某个ID的数据作为记录。

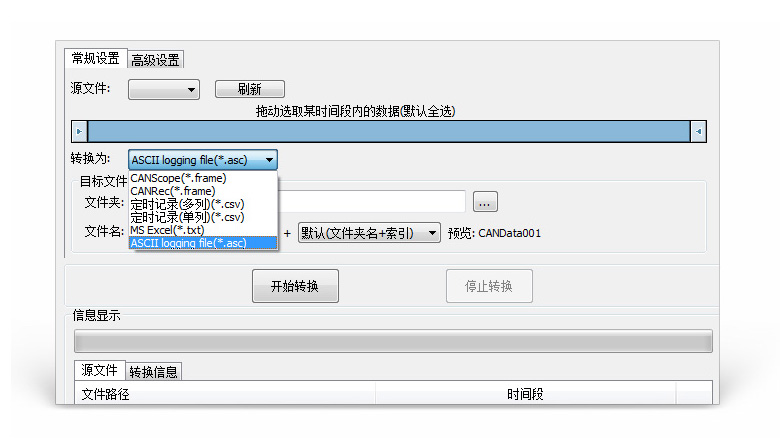

记录文件可以转换为各种主流的分析软件格式

为了分析方便，CANDTU配置软件可以将记录的数据转换为各种用户常用的软件格式，方便分析。

规格参数

• 2通道CAN数字信号记录通道；

• 配置完成后，独立运行，默认配置支持32GB SD卡，用户可自行更换存储卡，两通道可同时工作，存储；

• CAN接口类型：高速CAN、容错CAN、单线CAN等（根据用户需要选配）；

• 记录报文时，能手动触发设备做时间标记，方便事后分析；

• 记录报文时，可以按照用户需求设置过滤条件，滤除无关报文

• 报文记录，支持存储卡滚动记录或记满停止两种模式；

• 记录报文支持全部存储、条件存储、预触发存储、定时存储（可设置定时时间）

• 文件导出可以设置文件大小、按ID排序等功能；

• 支持外部触发记录（如汽车钥匙点火，触发记录仪器启动，开始记录工作，熄火后仪器停止工作）；

• 内部时钟，带RTC纽扣电池，连接上位机后可以进行时间设置；

• 1通道USB接口，可以对设备进行配置；

• 存储的数据格式可以导出CSV、ASC、Frame格式数据，以便CANoe、CANScope分析;

• 供电电压： 6-36VDC（直流供电采用工业插座，保证稳固），可使用车载电源供电；

• 工作温度: -50℃~+85℃；

• 坚固耐摔，符合汽车测试要求。

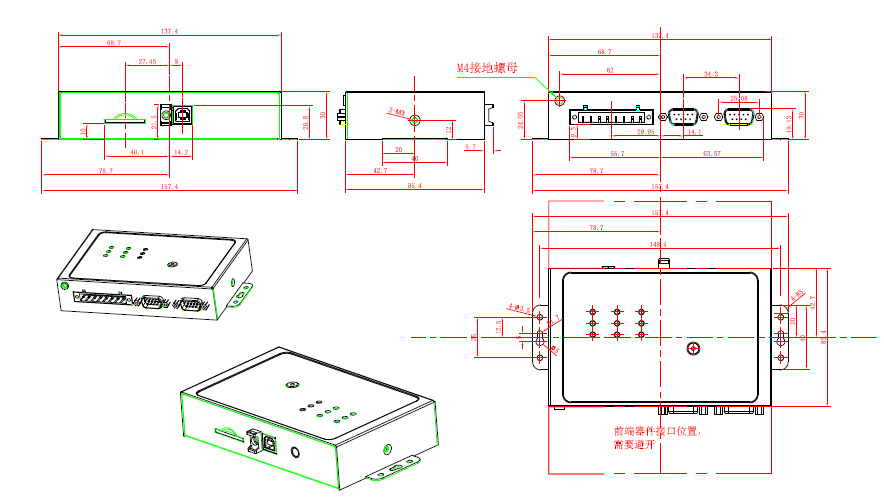

尺寸图

配件清单

配件清单仅供参考，请以实物为准
