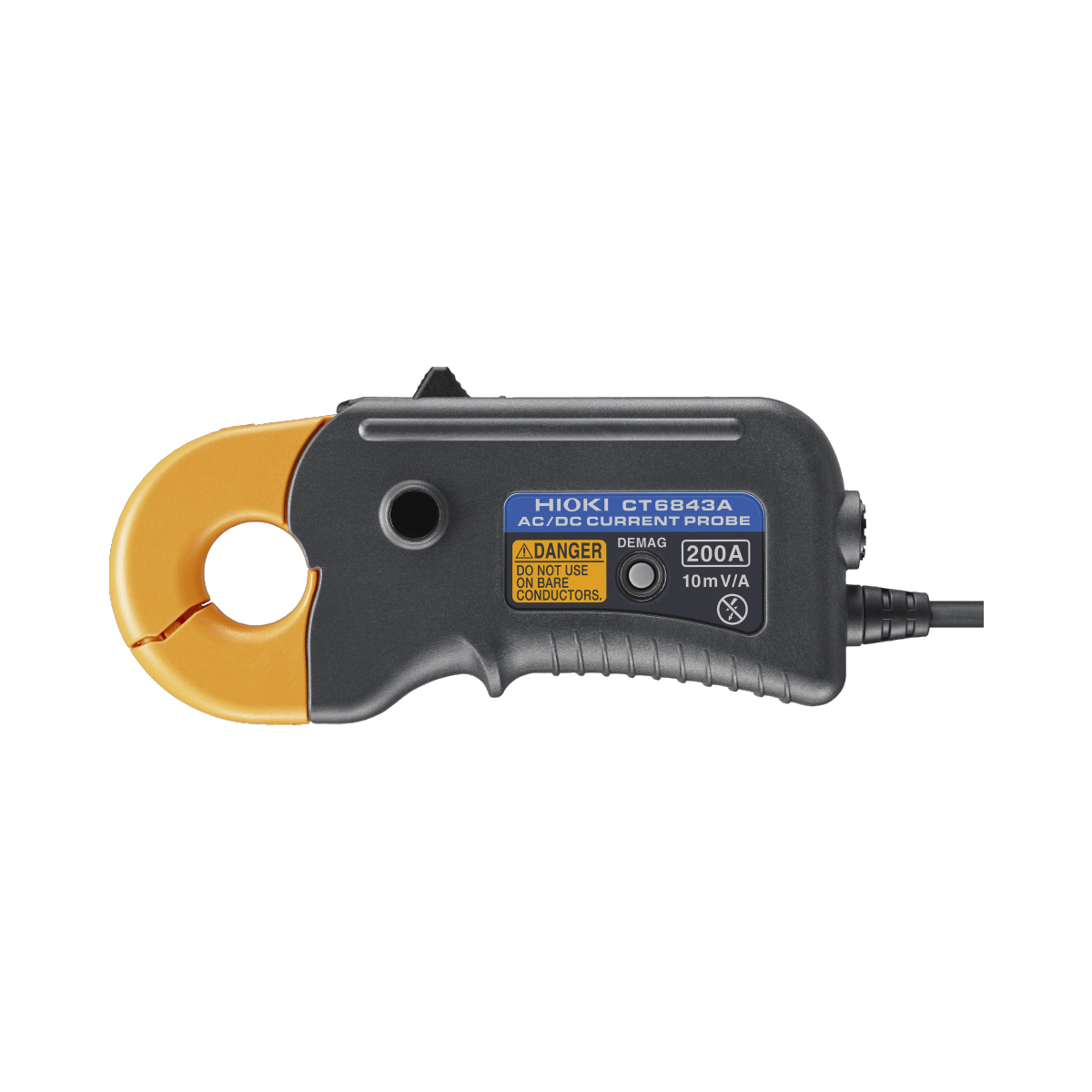

CT6843A AC/DC电流探头 概述
开口型、高精度电流测量
● 额定电流AC/DC 200 A
● 测量精度（振幅）±0.22%(DC)，±0.21%（50/60 Hz）
● 测量精度（相位）±0.1°（50/60 Hz）
● 频率范围DC～700kHz
● 使用温度范围-40℃～85℃，支持各种测试环境
● 可单手操作的开口型
● 由测量仪器供电，无需传感器电源（连接HIOKI功率分析仪或存储记录仪时）
● 适用于EV逆变器评估和PV发电PCS评估
CT6843A AC/DC电流探头 技术参数
额定电流 | AC/DC 200 A |
频率特性 | DC〜700 kHz |
可测导体直径 | φ20 mm以下 |
最大输入电流 | ±600 Apeak（40°C以下且20ms以内）） |
输出电压 | 10 mV/A |
输出电阻 | 50 Ω ± 10 Ω |
测量精度（振幅）±（%of reading+%of full scale） | DC: 0.2% + 0.02% |
线性误差 | ±20 ppm Typical |
共模电压抑制比(CMRR) | DC-1 kHz：150 dB以上 |
自动相位补偿功能 | 连接到PW8001时自动执行相位补偿 |
使用温湿度范围 | -40°C～85°C，80%RH以下（未结露） |
适用标准 | 安全性IEC 61010-2-032:2012/EN 61010-2-032:2012 D型 |
耐压 | AC 4,260 V |
电源 | 可由功率分析仪PW8001、 PW6001、PW3390或传感器单元CT9555、CT9556、CT9557、3CH电流单元U8977供电 |
额定电源电压 | ±11 V～±15 V |
最大额定功率 | 6 VA以下（200 A/55 Hz，±12 V电源） |
体积及重量 | 153(W) ×67(H) ×25(D), 380 g |
线长 | 3 m |
附件 | •标记带（×6） |
