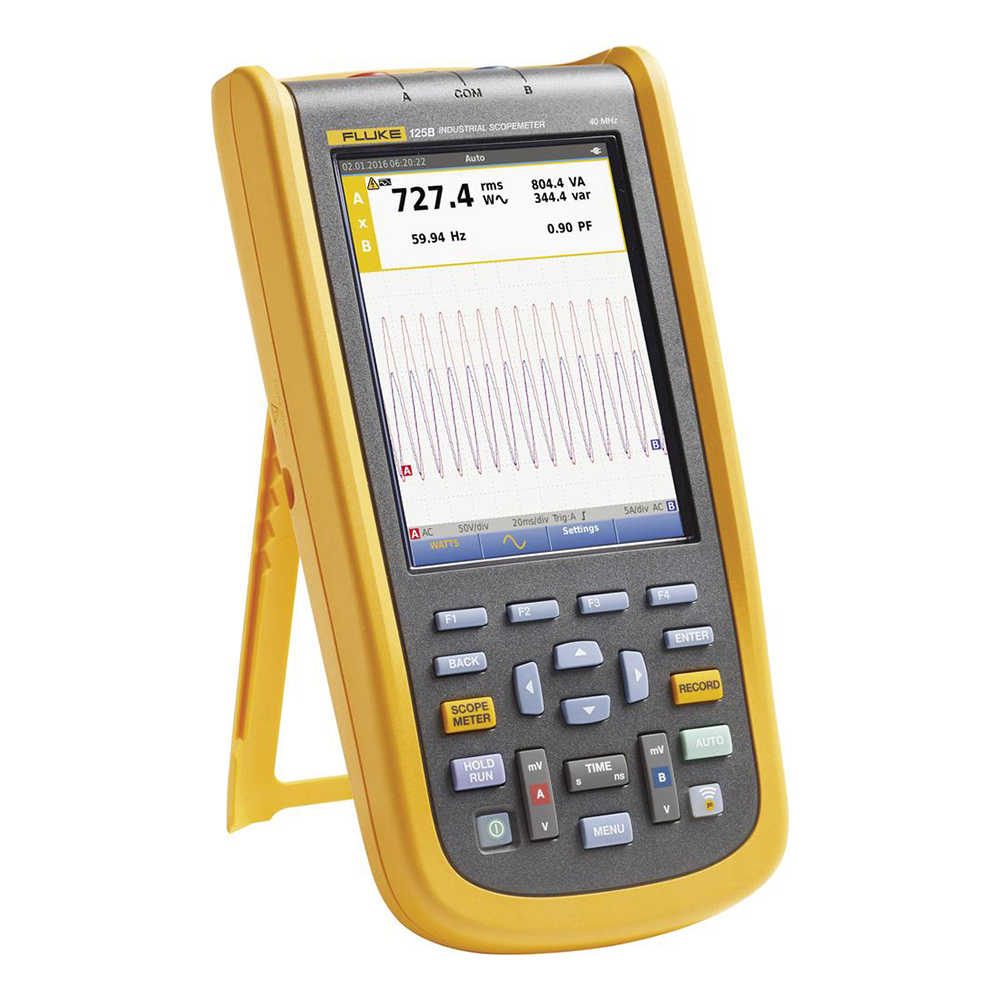

Fluke 120B 系列 ScopeMeter® 工业用手持式示波表

Fluke 120B 主要特性

120B 系列工业用 ScopeMeter 测试工具拥有创新功能，专门设计以帮助技术人员更快的进行故障排除并获得所需的信息，从而保证系统正常运行。无需进行手动测量调整即可通过 Connect-and-View™ 触发和设置技术显示波形，并通过 Fluke IntellaSet™ 技术自动显示相关测量数值。这款示波表能够通过 Recorder Event Detect 功能捕捉并记录难以发现的间歇性事件，方便技术人员查看和分析。

• 双输入数字示波表和万用表

• 40 MHz 或 20 MHz 示波表频宽

• 两个 5,000 数位的真有效值数字万用表

• Connect-and-View™ 触发实现简单易用，无需手动操作

• IntellaSet™ 技术能够根据测定信号自动智能地调整数值读出

• 双路输入波形和仪表读数记录器，可以对长时间数据进行趋势分析

• Recorder Event Detect 可捕捉高达 4 kHz 重复波形上捉摸不定的间歇性信号

• 示波表带屏蔽测试引线，可进行电阻和通断性测量

• 电阻、通断性、二极管和电容计测量

• 功率测量（W、VA、VAR、PF、DPF、Hz）

• 电压、电流和电力谐波

• 通过 BusHealth 物理层测试检查工业网络是否达到规定的参考水平

• 保存或调用数据和仪器设置

• 可根据测试顺序保存仪器设置，用于日常维护或常用的测试流程

• 外部光隔离 USB 接口，用于传输、存档和分析示波表或仪表数据

• 连接内置 USB 端口的可选 WiFi 适配器，可将信息无线传输至 PC、笔记本电脑或 Fluke Connect® 移动应用程序*

• Windows® 版 FlukeView® ScopeMeter® 软件

• 采用坚固耐用的设计，符合 EN/IEC60529 规定的 3g 防振、30g 抗震和 IP51 额定防护等级要求

• 工业安全等级：CAT IV 600 V 安全级别

• 锂离子充电电池，可连续工作七小时（充电时间为四小时）

简化测试，机电故障排除更深入、更迅速

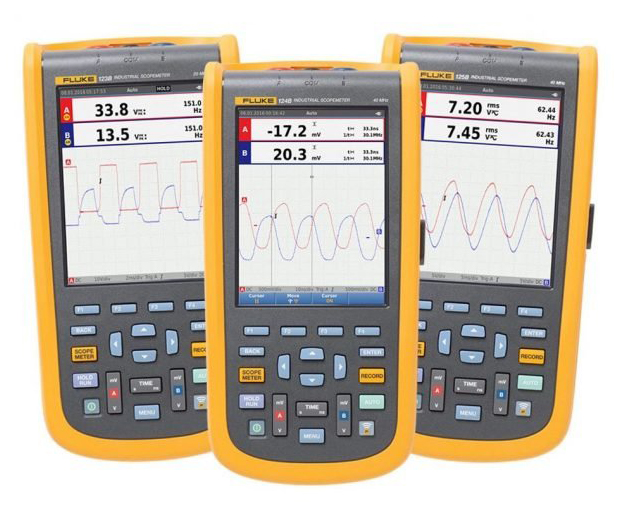

ScopeMeter® 120B 系列是一款外形紧凑、坚固耐用的示波表，适用于工业电气和机电设备故障排除及维护应用。此测试工具集示波表、万用表和高速记录器于一身，使用非常简便。ScopeMeter 120B 系列同时还兼容 Fluke Connect® 移动应用程序和 FlukeView®，通过 ScopeMeter 软件能够进行深入合作、数据分析并存档关键测试信息。

Connect-and-View™ 触发可实现瞬时、稳定的显示

示波表用户深知触发何等困难。如果使用错误的设置，则可能导致波形捕获不稳定，有时甚至可能导致错误的测量数据。福禄克独特的 Connect-and-View™ 触发技术能够识别信号特征，并自动设置正确触发，从而提供稳定、可靠且可重复的显示。Connect-and-View™ 触发经专门设计，几乎适用于任何信号，包括电动驱动和控制信号 - 无需调整参数，甚至无需触控按钮。即使是对多个测试点进行快速、连续的测量，也能立即识别信号的变化并自动调整设置，从而提供稳定的显示。

IntellaSet™/自动读数

通过 Fluke IntellaSet™ 技术的自动读数功能采用专用算法能够智能分析测量波形，并在屏幕上自动显示恰当的测量数值，与以往相比，您可以更加轻松地获取所需数据。例如，当测量波形为线路电压信号，将自动显示 Vrms 和 Hz 读数，但如果测量波形为方波，则将自动显示 V 峰峰值和 Hz 读数。通过 IntellaSet™ 技术和 Connect-and-View™ 自动触发，您不仅能够获取正确的波形，同时还能得到恰当的读数。整个过程均无需触控按钮。

利用 Fluke Connect-and-View™ 和 IntellaSet™ 技术，您可以快速访问所需的数据。

工业设备的正常运行需要可靠的电源，通过双路输入能够获取关键的功率测量值。

对于单相或三相平衡系统，工业用 ScopeMeter® 120B 系列的双路输入能够测量 A 通道的 ac+dc rms 电压和 B 通道的 ac+dc rms 电流。随后，Fluke 125B 将进行计算；频率、相位角、有功功率 (kW)、无功功率（VA 或 var）、功率因子 (PF) 或位移功率因数 (DPF)，同时，对于三相系统中所有相位具有相同电压和电流时，还能够计算三相系统的功率值。这均可应用于平衡系统和电阻负载。

轻松获取关键电源特征以检验系统电源。

谐波测量

谐波是电压、电流或功率正弦波的周期性畸变。配电系统的谐波通常由非线性负载引起，例如开关式直流电源和可调速电机驱动。谐波可导致变压器、导体和电机过热。在谐波功能中，测试工具最多可测量第 51 次基波。同时还可对直流分量、THD（总谐波失真）和 K 因子等相关数据进行测量，从而全面了解健康负载的电气状态。

带光标的谐波谱概览可测量相对于基波的失真百分比。

使用综合记录模式轻松诊断间歇性故障

难查找的故障是那些偶尔发生的故障 - 间歇性事件。这些间歇性故障可能是由连接不当、灰尘、污垢、腐蚀、断线或破损的接头引起的。线路中断、弧垂或电机启动和关闭等其它因素也会引发间歇性事件，进而导致设备关闭。当发生上述情况时，您可能无法正好在现场发现。但是，通过 Fluke ScopeMeter® 测试工具可轻松发现这些故障。您可以标绘出峰值测量值的最小值和最大值，或者记录波形轨迹。同时，通过可扩展的微型 SD 存储卡可记录长达 14 天的运行情况。该记录器还配备了 Recorder Event Detect，因而功能更为强大，与以往相比，检测和记录间歇性故障也更为容易。您只需设置仪表读数或示波表轨迹的阙值，即可将偏差标记为独特事件。您无需检索大量数据即可轻松查明故障，并可快速地从一个标记的事件进入下一个，同时还可访问完整的数据集。

快速显示记录的事件，从而查明并解决间歇性故障。

Industrial BusHealth Test 可确定工业总线的电信号质量

BusHealth Test 可分析工业总线或网络的电信号，并对所有相关参数给出清晰的“优”、“弱”或“不良”指示标志，并显示在实际测量值旁边。根据所选的总线类型（CAN-总线、Profi-总线、Foundation 现场总线和 RS-232 等），将测量值与标准值进行对比，或者，如果对公差有不同要求，则可设置独特的参考值。当电信号通过网络时，Fluke 125B 可检验电信号的质量，无需查看数据内容。此外，125B 检查信号电平和速度、过渡时间和失真，并将这些与适当标准进行对比，帮助您发现错误，例如线路连接不当、接触不良、接地错误或端接器不正确。

快速了解工业现场总线信号物理层的模拟特点。

一根测试引线可测量多个电气参数

只用一组屏蔽测试引线即可完成高频波形、仪表、电容和电阻测量，同时还可进行通断性检查。无需浪费时间寻找或更换引线。

除显示波形外，单一测试工具还可测量伏特、欧姆、安培或电容。

Windows® 版 FlukeView® ScopeMeter® 软件

将 ScopeMeter 120B 与 FlukeView® 软件配合使用，实现更多功能：

• 将设备的彩色截屏保存到 PC 上

• 将截屏附在您的报告和文档中

• 通过 ScopeMeter 测试工具捕获波形数据，并将其保存到您的 PC 上

• 创建并存档波形参考，以便轻松进行对比

• 将波形数据复制到电子表格中，以方便您进行详细分析

• 使用光标进行参数测量

• 将用户注释添加至仪器设置中，并发送至设备以供操作员参考和用作操作说明

注：部分功能仅限于特定 ScopeMeter 测试工具型号

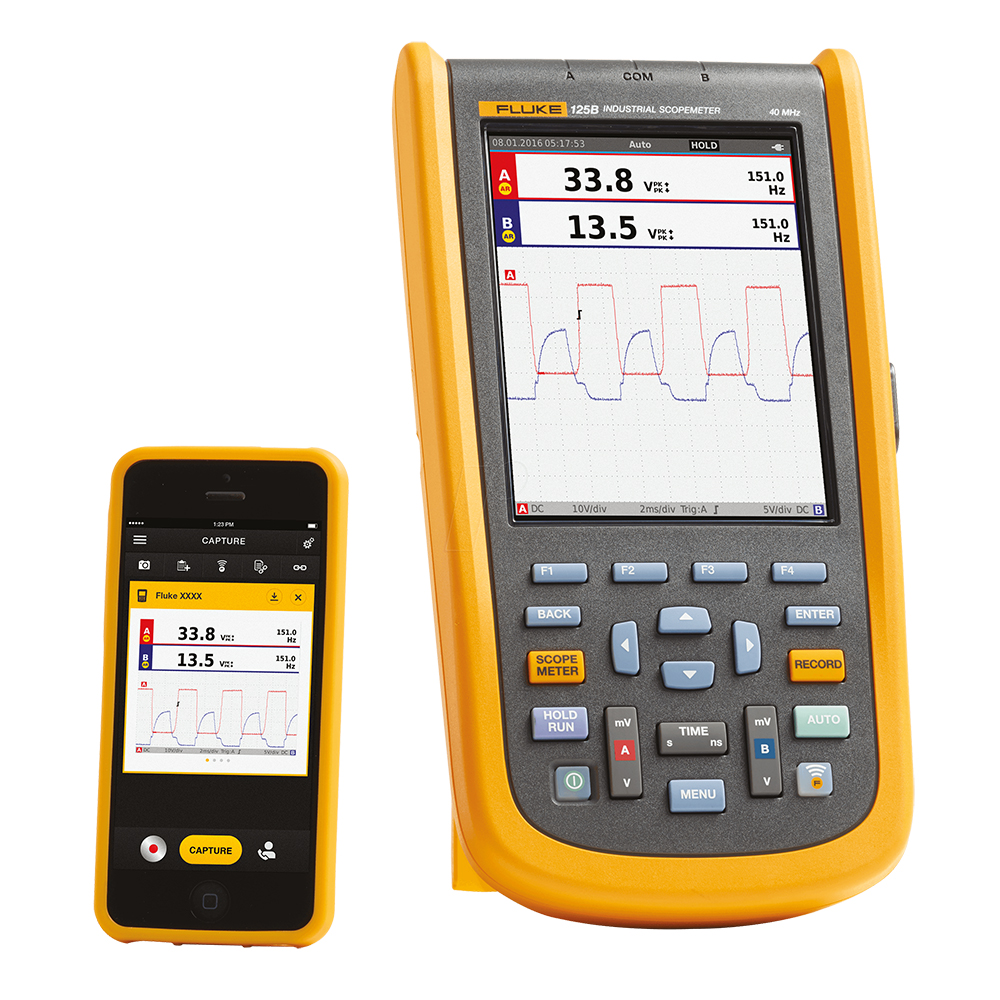

• Fluke Connect 移动应用程序兼容性

对自动化工业机械进行故障排除比以往任何时候都更为困难。仅仅知道测试部位远远不够，您还需要了解应注意哪些方面 - 如果没有基线测量数据或无法请教相关领域的专家，这一点将尤为困难。Fluke Connect® Assets 无线软件系统和无线测试工具可提供易于解读和共享的精确设备记录和维护数据，帮助技术人大大降低维护成本，并增加设备的正常运行时间。通过比较和对比测试点测量数据和趋势，您可以更全面地了解一段时间内的信号特点和变化。同时，通过将维护数据存储在 Fluke Cloud™，您的团队成员可以在所需的任意时间和地点进行访问，这样您在现场便可获得建议或批准，较以往更快地让系统重新恢复正常运行。

测试导线CatIV，750 Vrms 最大电压。CatIV，750 Vrms 最大值 400Hz

不确定度 +1%。屏幕上必须可以显示多个波形周期。
