美国泰克 TPS2000系列数字存储示波器特性和优点100 MHz 和 200 MHz 带宽高达 2 GS/s 的实时采样率2 条或 4 条全面隔离和浮动通道，外加隔离外部触发在安装两块电池时可以连续工作 8 小时，电池可以热插拔，几乎不受交流电源限制选配电源分析应用软件，以其合理价位提供了最广泛的电源测量功能使用 OpenChoice®软件或
咨询电话：400-838-1718
100 MHz 和 200 MHz 带宽
高达 2 GS/s 的实时采样率
2 条或 4 条全面隔离和浮动通道，外加隔离外部触发
在安装两块电池时可以连续工作 8 小时，电池可以热插拔，几乎不受交流电源限制
选配电源分析应用软件，以其合理价位提供了最广泛的电源测量功能
使用 OpenChoice® 软件或集成 CompactFlash® 大容量存储器，可快速编制和分析测量结果
所有型号的 FFT 标配
高级触发可以迅速捕获感兴趣的事件
传统模拟式旋钮和多语言用户界面，操作简便
通过自动设置菜单、自动量程、波形和设置存储器以及内置的上下文相关帮助实现快速设置和操作
带背灯的菜单按钮，视觉清楚
11 种最关键的自动波形测量功能
工用电源设计、调试、安装和维护
高级电子设计、调试、安装和维护
汽车设计和测试
教育
TPS2000B 系列在示波器中提供了广泛的一系列功能，同时提供了用户熟悉、简便易用的控件和菜单。TPS2000B 系列采用 IsolatedChannel™ 技术，分 2 通道和 4 通道版本，与接地及在通道之间实现了隔离，可以让您轻松进行测量，而不用担心损坏电路。它标配电池电源，成为现场应用的自然之选。对电源电子器件测试，选配软件把通常需要的电源系统测量功能集成到仪器中，加快了电源分析和调试速度。
被测电路以非预计方式接地，是测量结果差和电路损坏的常见原因。连接两个或多个接地的探头可能会损坏接地环路，如果电流足够高，可能会导致元器件和设备毁坏。最重要的是，在进行浮动测量时，如果仪器和探头使用不当，可能会给人身安全带来伤害。
四个 IsolatedChannel™ 输入和隔离外部触发输入，可以迅速、准确、经济地进行浮动测量和差分测量。
泰克 IsolatedChannel 技术简化了浮动测量。与参考接地的示波器不同，TPS2000B 输入连接器外壳相互隔开，同时也与接地隔开。在指定 600 VRMS 的最大浮动电压内，IsolatedChannel 技术保持电流在 TPS2000B 输入 BNC 外壳之间或从 BNC 外壳到地面之间浮动。
根据不同应用使用不同的无源探头。使用标配的 TPP0101/TPP0201 无源探头，TPS2000B 最大可测量 400 Vp-p。为了满足 TPP0101/TPP0201 的安全额定值，探头的参考引线必须保持在相对接地的 30 VRMS 范围内。基于这一原因，TPP0101/TPP0201 探头特别适合处理最大电压不超过 30 VRMS 的数字电路和模拟电路。

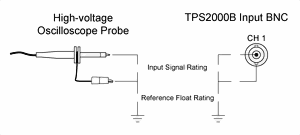

输入信号和浮动电压最大安全额定值。
测量电源转换电子器件通常要求额定电压较高的探头。泰克提供了两种无源探头，带有为进行浮动测量专门设计的绝缘系统。选配的 P5122 探头与 TPS2000B 配合使用时，适合在二类环境中测量 480 VRMS 设备，对地的最大浮动电压高达 600 VRMS。通过选配 P5120 探头，TPS2000B 最大可测量 800 Vp-p，对地的最大浮动电压在 600 VRMS 内。通过选配 P5120 探头，TPS2000B 最大可测量 800 Vp-p，对地最大浮动电压在 600 VRMS 内。P5120 是对高压电源进行交流耦波纹测量的最佳选择。

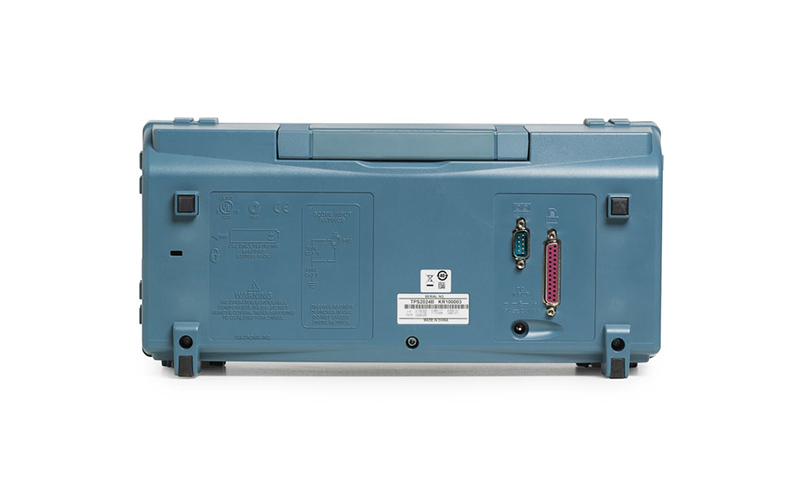

功能 | TPS2012B | TPS2014B | TPS2024B |
|---|---|---|---|
隔离通道 | 2 | 4 | 4 |
带宽*5 (MHz) | 100 | 100 | 200 |
各通道取样速率 (GS/s) | 1.0 | 1.0 | 2.0 |
记录长度 | 2.5k 点 | ||
显示器 (1/4 VGA LCD) | 彩色 | ||
电池工作情况 | 两个热插拔电池组的容量 一个标配电池组提供 4 小时电池工作时间 选配的第二个电池组将电池工作时间延长至 8 小时 通过热插拔充电电池，可实现不间断的电池工作 | ||
自动测量 | 11 | ||
隔离外部触发输入（阻抗隔离） | 是 | ||
垂直分辨率 | 8 位（常规或平均值） | ||
垂直灵敏度 | 使用经校准的微调时所有型号均为 2 mV 至 5 V/div | ||
直流垂直精度 | ±3% | ||
垂直缩放 | 垂直扩展或压缩动态或停止波形 | ||
最大输入电压 (1 MΩ) | 300 VRMS CAT II（从 BNC 信号到 BNC 外壳） | ||
浮动电压 | 600 VRMS CAT II（从 BNC 外壳到 BNC 信号） | ||
位置范围 | 2 mV 至 200 mV/div ±1.8 V >200 mV 至 5 V/div ±45 V | ||
带宽限制 | 20 MHz | ||
线性动态范围 | ±5 div | ||
时基范围 | 5 ns 至 50 s/div | 5 ns 至 50 s/div | 2.5 ns 至 50 s/div |
时基精度 | 50 ppm | ||
输入阻抗 | 1 MΩ ±2% 并联 20 pF | ||
输入耦合 | 交流、直流、GND | ||
水平缩放 | 水平扩展或压缩动态或停止波形 | ||
FFT | 标配 | ||
RS-232，Centronics 并行端口 | 标配 | ||
个人计算机互联性 | 标配 | ||
集成的 CompactFlash® 大容量存储器 | 标配 | ||
功率测量 | 选配软件包提供瞬时功率波形分析、波形分析、谐波分析、开关损耗、相角、dv/dt 和 di/dt 光标 | ||
*5 所有型号在 2 mV/div 时的带宽为 20 MHz。对于 TPS2024B，200 MHz 带宽通常为 5 mV/div。带宽为 200 MHz 时为 10 mV/div 及以上，工作温度在 0℃ 至 40℃ 之间。带宽为 180 MHz 时所有 V/div 设置为 10 mV/div 及以上，工作温度在 0℃ 至 50℃ 之间。
采集模式
模式 | 说明 |
|---|---|
峰值检测 | 高频随机毛刺捕获。通常使用捕获硬件，在 5 μs/div 到 50 s/div 之间的所有时间/div 设定下，每 12 ns 捕获一次毛刺。 |
采样 | 仅采样数据 |
平均值 | 平均波形，选配范围： 4, 16, 64, 128 |
单序列 | 使用“单序列”按钮，一次捕获一个已触发的采集序列 |
扫描/滚动模式 | 采集时基设置为 ≥100 ms/div |

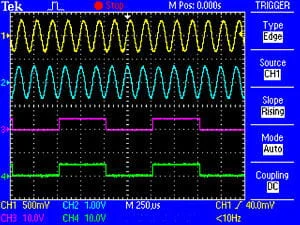

触发系统（仅主电源）
特点 | 说明 |
|---|---|
触发模式 | 自动、正常、单序列 |
触发类型
触发 | 说明 |
|---|---|
边沿（上升沿或下降沿） | 常规的电平驱动触发。任意输入均提供正斜率或负斜率。 耦合选项：交流、直流、噪音抑制、高频抑制、低频抑制 |
视频 | 所有行或单个行、复合视频的奇数场/偶数场或所有场或者广播制式（NTSC、PAL、SECAM）均可触发。 |
脉冲宽度（或毛刺） | 脉冲宽度小于、大于、等于或不等于均可触发，选配时限范围为 33 ns 至 10 s |
触发源
特点 | 说明 |
|---|---|
2 通道型号 | CH1、CH2、Ext、Ext/5、Ext/10 |
4 通道型号 | CH1、CH2、CH3、CH4、Ext、Ext/5、Ext/10 |
触发视图
按住触发显示钮，可显示触发信号。 |
触发信号频率读数
以 6 位数的分辨率提供触发源的频率读数。 |
光标
特点 | 说明 |
|---|---|
类型 | 电压，时间 |
测量 | ΔT、1/ΔT（频率）、ΔV、dv/dt*6、di/dt*6 |
测量系统
特点 | 说明 |
|---|---|
自动波形测量 | 周期、频率、+ 宽度、- 宽度、上升时间、下降时间、最大值、最小值、峰-峰值、平均值、周期 RMS |
波形处理
特点 | 说明 |
|---|---|
运算器 | 加法、减法、乘法、FFT |
FFT | 窗口：Hanning、平顶、直角；2048 取样点 |
