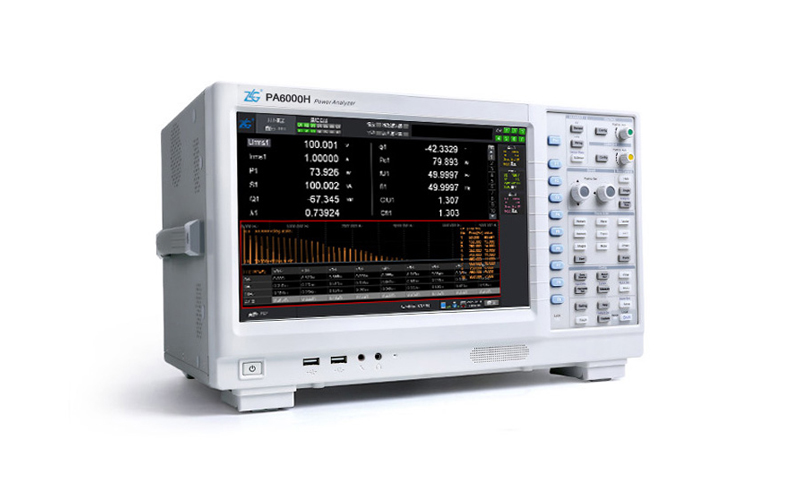

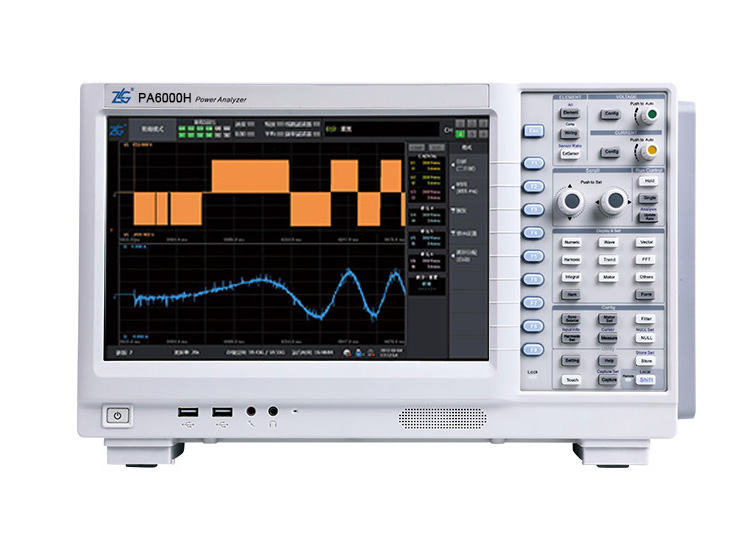

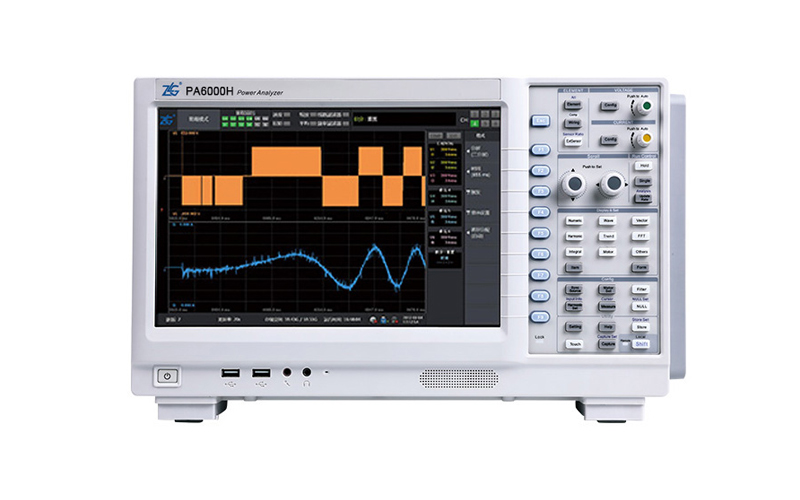

颠覆传统的企业级功率分析仪企业研发测试工具0.01% 功率测量精度PA6000H功率分析仪采用了嵌入式领域先进的设计平台架构，从前端的模拟电路设计，到DSP与FPGA的高速运算处理电路设计，最后到工业级X86的控制技术，每一部分我们都做了较优化处理，最终使PA6000H达到了0.01%的功率测量精度。1500V（峰值因数1.33），7通道直接测
咨询电话：400-838-1718
0.01% 功率测量精度

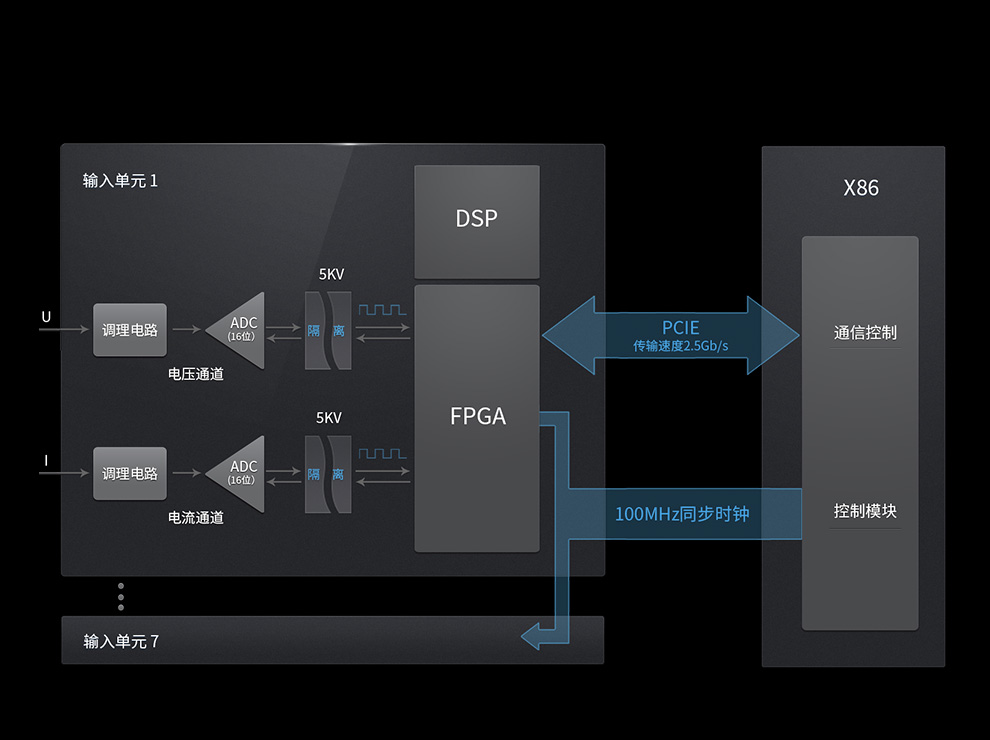

PA6000H功率分析仪采用了嵌入式领域先进的设计平台架构，从前端的模拟电路设计，到DSP与FPGA的高速运算处理电路设计，最后到工业级X86的控制技术，每一部分我们都做了较优化处理，最终使PA6000H达到了0.01%的功率测量精度。

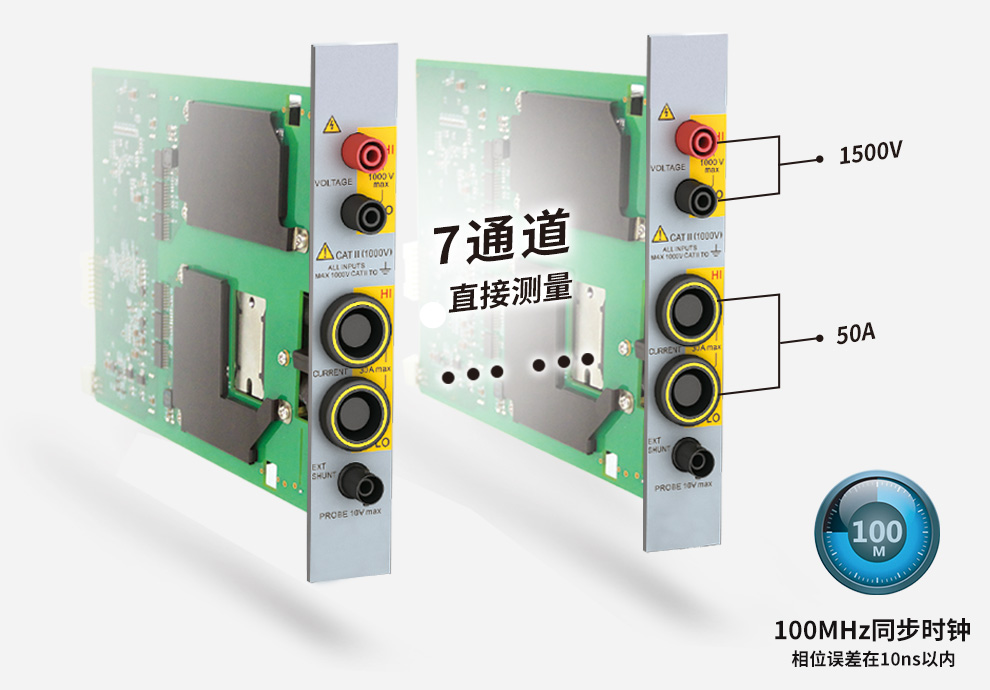

1500V（峰值因数1.33），7通道直接测量
PA6000H功率分析仪采用了高稳定度温度补偿的100MHz同步时钟，避免了温漂带来的测量误差，使每个通道的相位误差都在10ns以内，保证了有功功率及功率因数测量精度。

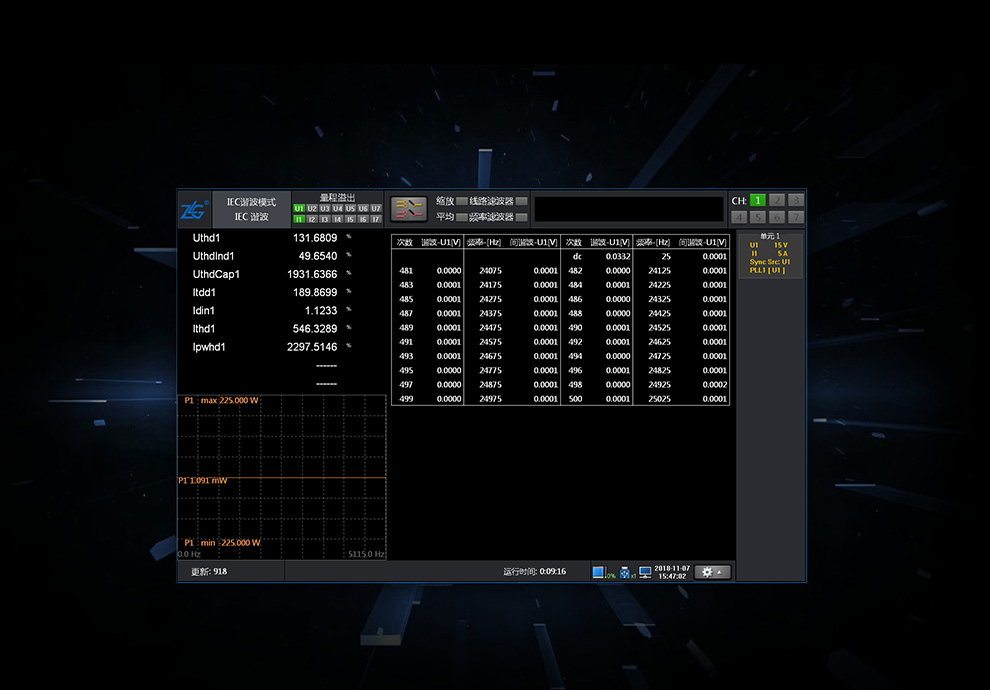

500次谐波测量
PA6000H功率分析仪带宽为DC/0.1Hz‐2MHz，由于采用了PLL源倍频技术，可实现速度更快、动态范围更广的谐波测量，在谐波模式下可实现对电压、电流基波、功率、相位、谐波成分和总谐波失真因数（THD）的准确测试。

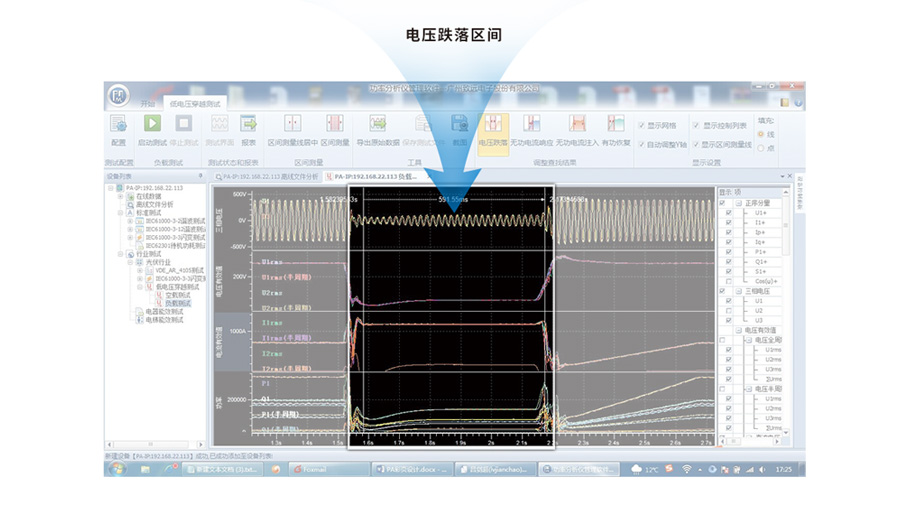

光伏与风电行业低电压穿越（LVRT）测试
PA6000H功率分析仪配合自带的PAM软件，不仅可以解决光伏行业的低电压穿越测试问题，更是加入了风电行业的低电压穿越测试功能，可以帮助风电行业用户自主的对风电换流器进行低电压穿越测试。

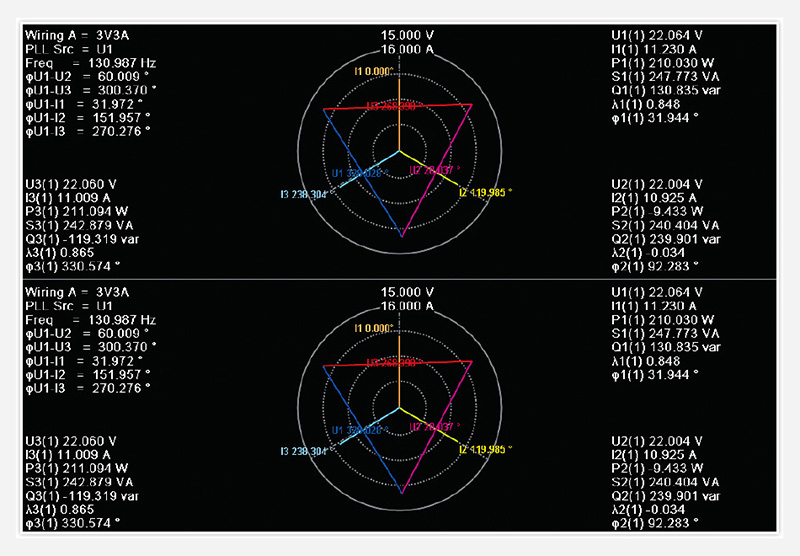

双矢量图分析
PA6000H功率分析仪可同时测量并显示变频器输入三相与输出三相的矢量图，可对输入、输出各相间的相角关系进行分析，准确评估出输入信号对输出信号的角差影响。

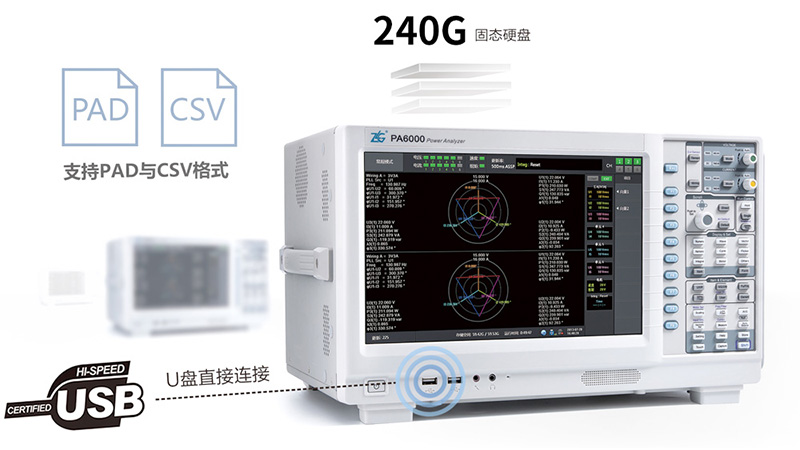

240G 数据存储与准确的数据格式分析
PA6000H功率分析仪拥有高达240G的固态硬盘可以海量存储数据，用户更可以直接连接U盘将想要的数据全部储存，PAD与CSV格式多样支持、存储时间随意控制，让存储再也不是难题。
参数与配件
| PA8000 | PA6000H | PA5000H | PA2000mini | ||
|---|---|---|---|---|---|
| 基本功率精度 | 0.01%读数+0.03%量程 | 0.01%读数+0.03%量程 | 0.05%读数+0.05%量程 | 0.05%读数+0.05%量程 | |
| 带宽 | DC，0.1Hz~5MHz | DC，0.1Hz-2MHz | DC，0.1Hz~5MHz | DC，0.1Hz~500KHz | |
| 分采样率 | 2MS/s | 2MS/s | 2MS/s | 500KS/s | |
| 输入单元数 | 7通道 其中可任意选配电机板卡 | 7通道 其中可任意选配电机板卡 | 7通道 其中可任意选配电机板卡 | 4通道功率卡+1通道电机卡 | |
| 电压量程 | 15V、30V、60V、 100V、150V、300V、 600V、1000V、1500V（峰值因数1.33） | 15V、30V、60V、 100V、150V、300V、 600V、1000V、1500V（峰值因数1.33） | 1.5V、3V、6V、 15V、30V、60V、 100V、150V、300V、 600V、1000V、1500V（峰值因数1.33） | 300mV、1V、3V、 10V、30V、100V、 300V、600V、1000V、1500V（峰值因数1.33） | |
| 电流量程 | 直接输入 | 5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A | 5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A | 5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A | 5A:10mA、30mA、100mA、300mA、1A、3A、5A |
| 50A:1A、2.5A、5A、10A、25A、50A | 50A:1A、2.5A、5A、10A、25A、50A | 50A:1A、2.5A、5A、10A、25A、50A | |||
| 外部传感器输入 | 50mV、100mV、200mV、500mV、1V、2V、5V、10V | 50mV、100mV、200mV、500mV、1V、2V、5V、10V | 50mV、100mV、200mV、500mV、1V、2V、5V、10V | 30mV、100mV、300mV、1V、3V、10V | |
| 电压输入阻抗 | 输入电阻：2MΩ 输入电容：10pF | 输入电阻：2MΩ 输入电容：10pF | 输入电阻：2MΩ 输入电容：10pF | 输入电阻：5MΩ 输入电容：5pF | |
| 电流输入阻抗 | 5A 输入电阻：100mΩ 输入电感：0.07μH | 5A 输入电阻：100mΩ 输入电感：0.07μH | 5A 输入电阻：100mΩ 输入电感：0.07μH | 5A 输入电阻：100mΩ 输入电感：0.07μH | |
| 50A 输入电阻：5mΩ 输入电感：0.07μH | 50A 输入电阻：5mΩ 输入电感：0.07μH | 50A 输入电阻：5mΩ 输入电感：0.07μH | |||
| 电压、电流精度保证范围 | 1%~110% | 1%~110% | 1%~110% | 1%~130% | |
| 谐波测量 | 500次 | 500次 | 500次 | 128次 | |
| 多电机板卡支持 | 支持 | 支持 | 支持 | 不支持 | |
| 显示器 | 12.1寸彩色液晶 | 12.1寸彩色液晶 | 12.1寸彩色液晶 | 9寸彩色液晶 | |
| 数据更新率 | 10ms、50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s、1ms-20s之间支持用户自定义。 | 10ms、50ms、100ms、250ms、500ms、1s、2s、5s、10s、20s、自定义。 | 10ms、50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s、1ms-20s之间支持用户自定义。 | 50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s。 | |
| 接口 | GPIB、1000Mbit LAN、RS-232、USB2.0 HighSpeed Device、USB2.0 High Speed Host、U盘 | GPIB、1000Mbit LAN、RS-232、USB2.0 HighSpeed Device、USB2.0 High Speed Host、U盘 | GPIB、1000Mbit LAN、RS-232、USB2.0 HighSpeed Device、USB2.0 High Speed Host、U盘 | GPIB、1000Mbit LAN、RS-232、USB2.0 HighSpeed Device、USB2.0 High Speed Host、U盘 | |
| 标配件（标配） | |
|---|---|
| 配件名称 | 描述 |
| 国际电源线 | 供电使用 |
| 产品售后服务承诺书 | 服务承诺书 |
| 产品校准证书 | 校准证书 |
| 产品入门手册 | 入门手册 |
| 光盘 | 产品相关电子版资料 |
| 合格证 | 合格证 |
| 干燥剂 | 干燥剂 |
| 测试连接头（选配） | ||||||
|---|---|---|---|---|---|---|
| TA1000 | TA1002B | TA1002R | TA1003R | TA1003B | TA1004 | TA1005 |
 |  |  |  |  |  |  |
| MC Φ6mm 香蕉插头，带有卡扣锁紧装置和压接端 | MC 大号鳄鱼夹，Φ4mm安全型插座。额定电压1000V，最大电流32A，黑色 | MC 大号鳄鱼夹，Φ4mm安全型插座。额定电压1000V，最大电流32A，红色 | MC Φ4mm安全插头，可堆叠，可通过螺丝连接测试导线。额定电压1000V，红色 | MC Φ4mm安全插头，可堆叠，可通过螺丝连接测试导线。额定电压1000V，黑色 | MC 安全BNC公头香蕉插座转换头，具有Φ4mm安全型插座。额定电压1000V | MC 安全BNC母头香蕉插座转换头，具有Φ4mm安全型插座。额定电压1000V |
