无线充电的多种多点测量的全自动化，1小时3000点的高速测量系统
● 通过测量与XYZ试验台的一体化，对多种多点测量进行高速分析
● 实时生成4种特性的图标
● 车载磁场共振方式也能使用900mm大型测试台
● 可控位置最大直径800mm的传输线圈
● 和功率分析仪PW6001组合后能测量功率传输效率
● 和阻抗分析仪IM3570组合后能自动测量结合系数
● 和数据采集仪LR8431-30、磁场测试仪FT3470-51/52组合后能对应各种环境测量。

WPT（Wireless Power Transmission）是指无线充电。
WPT评价系统是指为了帮助评估客户开发的无线充电系统的系统。
最近，是开始用于智能手机充电上的无线充电系统，传输方式有几种。按照小功率传输的Qi、工厂内的自动运输机等无人系统用的充电系统等的使用目的和环境，以电磁感应、磁场共鸣、磁场共振、电磁耦合等各种原理、标准进行开发。
但是，无论怎样的系统，它的无线充电电源都不会发生变化。
在作为WPT的功能指数的功效评估中，有许多测量项目，例如发送和接收功率之间的距离以及由于轴向未对准导致的传输效率的变化。而且，随着近年来的高效化和大功率化，需要进行高精度和具备再现性的测量的同时，接收系统的大型化也在急剧发展中，WPT的评估工作在开发和制造中都是很大的负担。

大功率化的无线充电
以欧洲为中心的ZEV（Zero Emission Vehicle）规定非常严格，EV、PHEV正式进入市场。和EV的普及一样，对无线充电的期待也日益提高，已经配备无线供电选项的混合动力电动车也在市场上出现，电力的增加肯定会加速。
对于汽车的无线电源（不论磁场感应方式还是磁场共振方式），系统的评估变得非常重要，预计由于高功率消耗而导致严重的环境变化。准确地获得距离和偏差的变化是很有必要的，安全地进行也是重要的。
除了测量功率传输效率和传输线圈的耦合系数之类的电特性之外，无线电源的评估还需要温度和磁通量密度等环境测量。同时，对于测量结果考虑空间的3D图形和史密斯圆图等复杂的数值分析变得非常必要。

将麻烦且复杂的WPT评估试验完全自动化

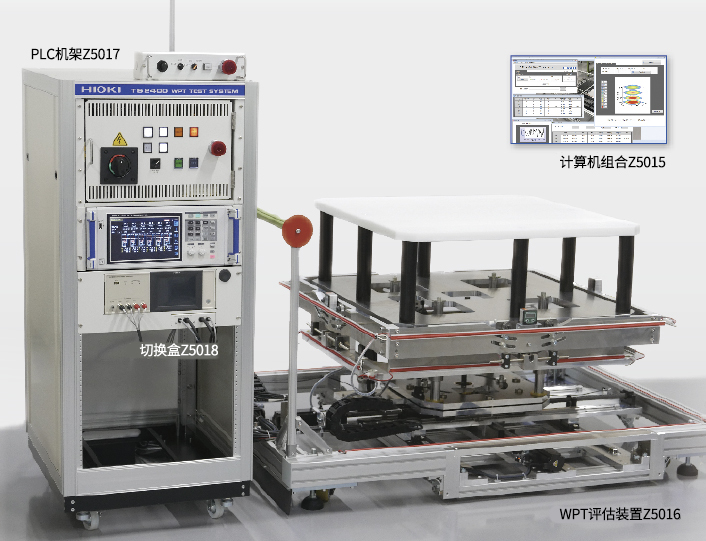

TS2400是将分析软件、测量以及XYZ装置一体化的整合型系统。
这是一个致力于应对大型的接收和发送设备，提高测量精度，确保重现性和增加测量数据的WPT的评估系统。
通过将能够应对最新的磁场共振的长冲程载物台和耐高频功率测量的PW6001等各种测量仪器和控制这些的应用程序的组合以及支持测量结果的分析结果组合起来，将评估繁琐和复杂的测试自动化。

自动生成4种特性图形
搭载了XYZ装置、测量仪器的控制功能以及特性图形的功能的分析软件。
可生成图形
·2D图形
·3D图形
·史密斯图
·3D轮廓

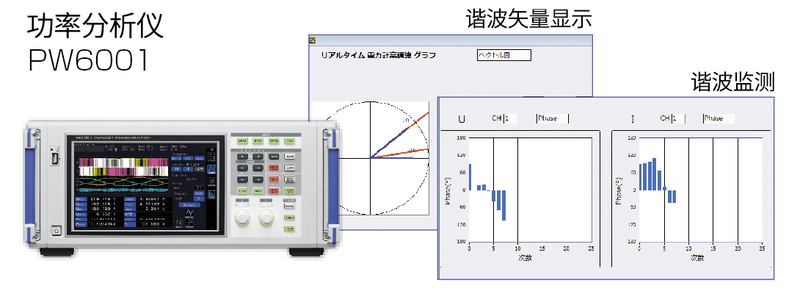

功率传输效率测量：功率分析仪PW6001
适用于EV无线充电中所用的“基波85kHz”的谐波分析的功率分析仪PW6001可实现自动测量。
因为能够获取所有测量项目，所以不仅能测量效率，还能进行谐波分析。
若使用强大的零功率因数测量的PW6001的实时监测，则使用谐波矢量显示等谐波图形，有助于更准确的进行分析。

耦合系数测量：IM3570
为了不外加高压来计算效率，可以搭载阻抗分析仪IM3570。

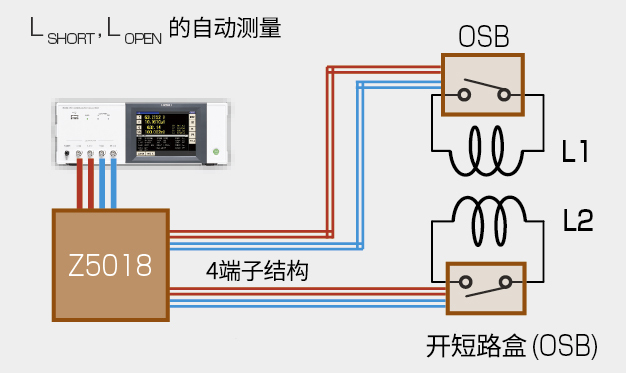

通过和切换盒Z5018组合使用，可以按照JIS C5321规定的开路短路法自动测量传输线圈的耦合系数K，并能够轻松获得实际使用条件下的线圈特性。

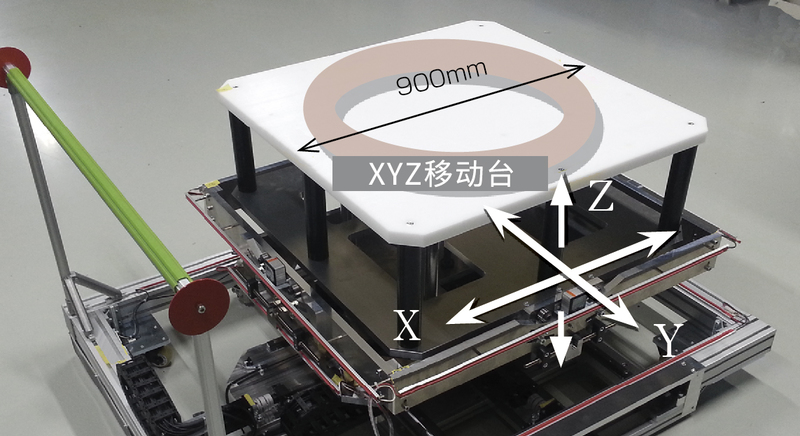

XY±300mm Z±100mm 大型移动台
可以控制最大直径800mm的大型传输线圈的XYZ移动台。
XYZ方向可以从应用程序控制位置。而且，由于可以手动倾斜XY的移动方向，因此可以获得关于发送和接收线圈的平行度的特性。此外，因为它可以在Z方向上旋转，所以它也可以用于获得像椭圆那样的异形线圈的旋转方向上的特性。

产品规格

基本参数 电脑套装Z5015

基本参数 WPT评价台Z5016/PLC支架Z5017

基本参数 切换盒Z5018
