IT6400系列拥有双极性电压/电流输出，可以用作双极电源或双极电子负载，其电池特性模拟功能尤其适用于便携式电池供电产品的测试。高达1nA的解析度，小于20us的快速动态响应时间，和速度切换模式可让电压或电流的上升波形高速且无过冲，上升时间最快可达150us。同时，用户还可以通过波形显示功能实现示波器的体验，让使用更加简易和有效。广泛应用于便携式电池供电产品测试、移动电源测试、LED测试等领域。
咨询电话：400-838-1718
产品特点
♦ 单通道输出功率可达150W，电压可达±60V，电流可达±10A
♦ 高性能彩色液晶显示屏，提供双通道输出显示主界面 *1
♦ 双极性双范围输出
♦ 电池特性模拟功能
♦ 示波器波形显示功能
♦ 较快动态响应，响应时间小于20 us.
♦ 较快电压上升速度，满载上升可达150us
♦ 电流显示解析度可达1nA
♦ 电流设定值解析度可达1uA
♦ 较小电流纹波可达2uArms
♦ 内建高精度DVM
♦ 可变输出阻抗
♦ 适用于便携式电池供电产品的测试
♦ LED测试无过流
♦ Relay Out 功能可实现与负载端电气隔离
♦ 高速AD采样
♦ List功能可按照程序所编的电压电流值输出

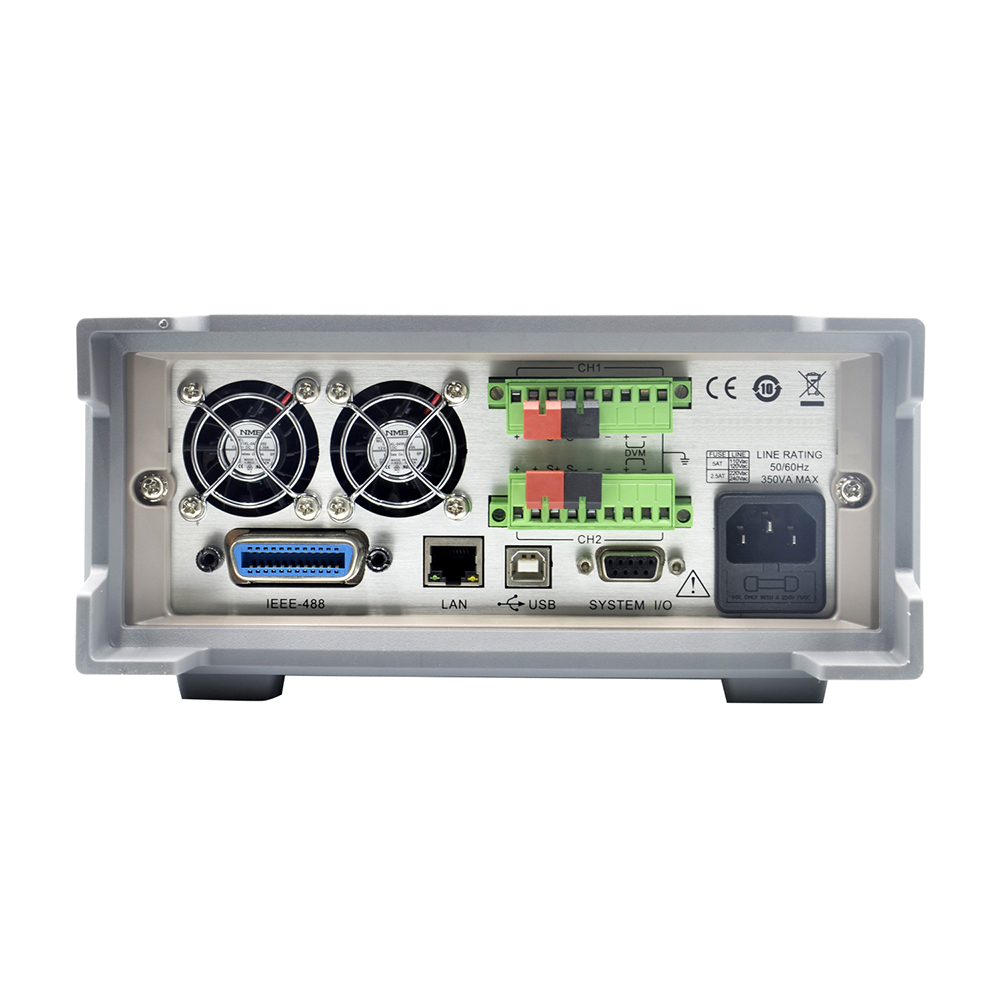

♦ 标配有LAN/USB/GPIB通信接口
*1：IT6402/IT6412/IT6412S提供此功能
产品功能与优势
应用范围
双极性输出
IT6400系列高速线性直流电源可以提供双极性输出，其单通道电压输出范围达到±60V，电流输出范围达±10A，拥有多功能和高性能输出，满足多样性的测试需求。IT6402/IT6412是双通道电源，且每个通道均可双范围输出，用户可以根据测试需求进行切换，单台设备即可完成测试手机和充电器，方便使用。

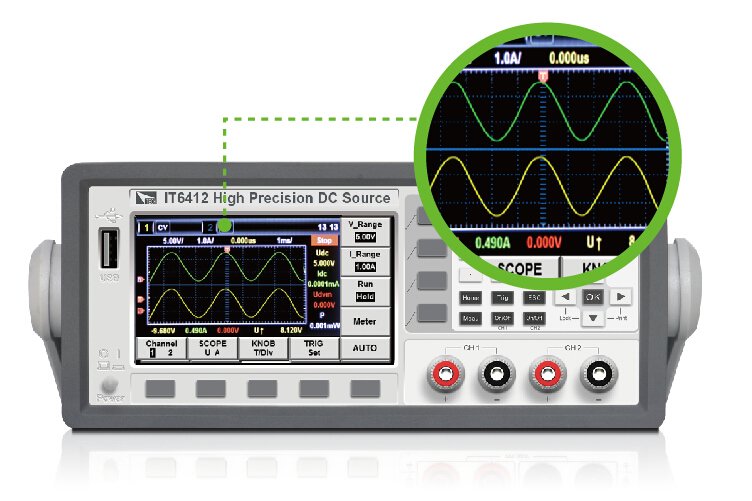

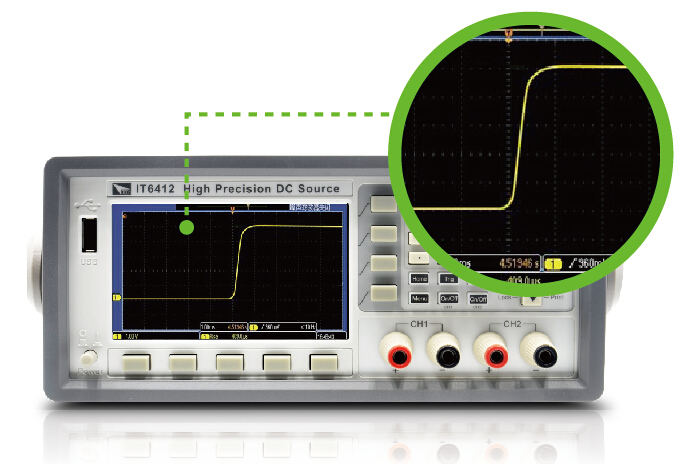

示波器波形显示功能
IT6400系列直流电源提供基于采样数据显示波形功能，界面上可显示或隐藏输入单元的电压或电流波形，并且可通过脉动旋钮灵活调节。图形显示界面色彩分明，在实现示波器体验的同时，您还可以通过全新的截屏功能键，将当前屏幕图片保存，让使用起来更加简易、有效。
电池模拟特性功能
IT6400系列直流电源因其电流双极性设计，以及0~20Ω可变的输出阻抗，适用于对各类便携式电池进行充、放电试验，还可以模拟电池的充放电特性协助进行其他各项测试，一台仪器可实现多种用途，精简测试设备，优化测试流程。
较快动态响应，响应时间小于20us
IT6400系列直流电源具有较快的动态响应能力，50%-100% LOAD时，恢复到50 mV 响应时间不超过20uS 。速度切换模式可以保证电压或电流的上升波形高速且无过冲，为待测物提供了稳定的供电，确保了安全性，特别适用于LED测试。

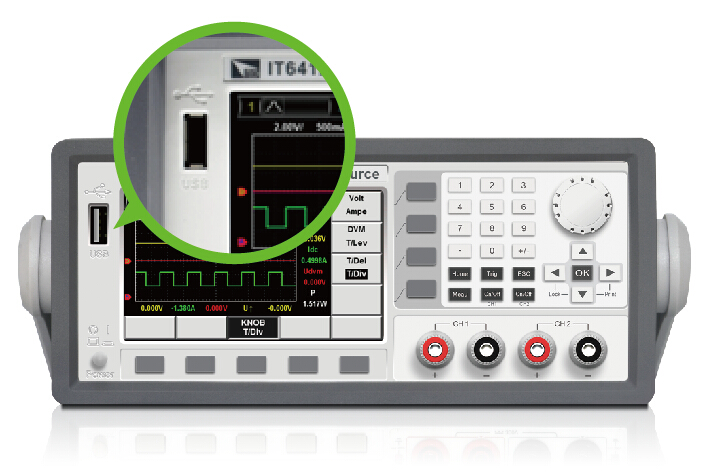

截屏功能
IT6400系列直流电源为方便用户的数据分析，较大程度提升用户的使用体验，提供了人性化的截屏功能。您只需在电源前面板上按下截屏键，即可将当前屏幕图片截图并保存到外围设备存储盘（USB）中。方便您对数据及波形进行二次分析。IT6400系列同时在前面板设置了USB接口，满足了用户对数据保存的时效性和便捷性。
DVM测试功能
IT6400系列直流电源同时提供了丰富的电能基础测量功能，内置了高精度的DVM数字电压表用来量测外部电压，显示分辨率高达1mV。量测的数据会显示在屏幕上对应通道面板。利用示波器波形显示功能，还可以观测DVM量测电压波形的变化情况。
选件&配件

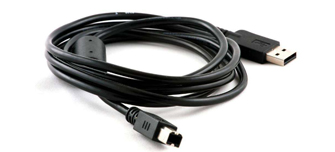

 AC电源线(配件） AC电源线(配件） |  USB直连线（配件） 用于USB口通讯 |

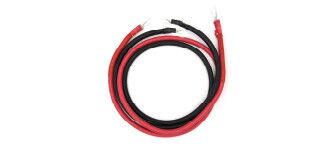

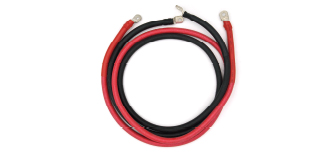

IT-E33620-OO（选件） 360A/2m/圆端子 红黑测试线一对 |
IT-E32420-OO（选件） 240A/2m/圆端子 红黑测试线一对 |
IT-E32410-OO（选件） 240A/1m/圆端子 红黑测试线一对 |
IT-E31220-OO（选件） 120A/2m/圆端子 红黑测试线一对 |
IT-E30615-OO（选件） 60A/1.5m/圆端子 红黑测试线一对... |
IT-E30312-YY（选件） 30A/1.2m/Y端子 红黑测试线一对 |
IT-E30320-YY（选件） 30A/2m/Y端子 红黑测试线一对 |

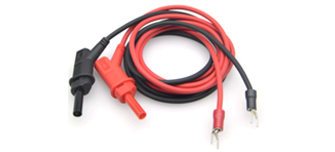

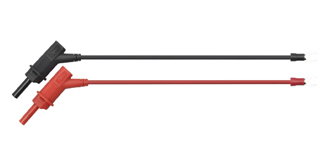

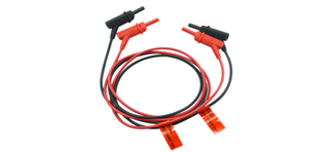

IT-E30110-AB（选件） 10A/1m/鳄鱼夹-香蕉插头 红黑测试... |
IT-E30110-BB（选件） 10A/1m/香蕉插头-香蕉插头 红黑测... |
IT-E30110-BY（选件） 10A/1m/香蕉插头-Y端子 红黑测试... |
参数 | IT6411 | ||
量程类 | High Range | Low Range | |
额定值 ( 0 °C-40 °C) | 电压 | ±15V | ±9V |
电流 | ±3A | ±5A | |
功率 | 45W | ||
负载调节率 ?8?4(％of Output+Offset) | 电压 | ≤0.01%+2mV | |
电流 | ≤0.05%+1mA | ||
电源调节率 ?8?4(％of Output+Offset) | 电压 | ≤0.02%+2mV | |
电流 | ≤0.05%+1mA | ||
设定值解析度 | 电压 | 1mV | |
电流 | 0.1mA | ||
OVP | 10 mV | ||
回读值解析度 | 电压 | 1mV | |
电流 | 5A Range | 1mA | |
5mA Range | 100nA | ||
设定值精确度 （12个月内、25°C±5°C) ?8?4(％of Output+Offset) | 电压 | ≤0.02%+3mV | |
电流 | ≤0.05%+2mA (*3) | ||
OVP | 0.5V (*1) | ||
回读值精确度 （12个月内、25°C±5°C) ?8?4(％of Output+Offset) | 电压 | ≤0.02%+2mV | |
电流大档 | ≤0.05%+2mA | ||
电流小档 | ≤0.05%+2uA | ||
纹波 (20Hz -20MHz) | 电压 | ≤ 3mVp-p / 1 mV rms | |
电流 | ≤1mArms | ||
设定值温漂系数 (％of Output/℃+Offset) | 电压 | 0.01%+0.2mV | |
电流 | 0.01%+0.2mA | ||
OVP | 0.1%+50 mV | ||
回读值温漂系数 (％of Output/℃+Offset) | 电压 | 0.01%+0.2mV | |
电流 | 5A Range | 0.015%+0.1mA | |
5mA Range | 0.01%+2 uA | ||
上升时间（空载） | 电压 | ≤500uS (*2) | |
上升时间（满载） | 电压 | ≤500uS (*2) | |
下降时间（空载） | 电压 | ≤1mS (*2) | |
下降时间（满载） | 电压 | ≤500uS (*2) | |
动态响应时间 | 50%-100% LOAD 恢复到50 mV ≤50uS | ||
交流输入 | 电压1 | 110V±10% | |
电压2 | 220V±10% | ||
频率 | 47HZ-63HZ | ||
设定值稳定度-30min （％of Output +Offset） | 电压 | 0.01%+1mV | |
电流 | 0.01%+1mA | ||
设定值稳定度-8h | 电压 | 0.01%+1.5mV | |
（％of Output +Offset） | 电流 | 0.01%+1.5mA | |
回读值稳定度-30min （％of Output +Offset） | 电压 | 0.01%+1mV | |
电流 | 0.01%+1mA | ||
回读值稳定度-8h （％of Output +Offset） | 电压 | 0.01%+1.5mV | |
电流 | 0.01%+1.5mA | ||
保险丝规格 | 电压 1 | 3.15AT | |
电压 2 | 1.6AT | ||
Sense补偿电压 | 1V | ||
编程响应时间（典型值） | 5mS | ||
功率因素 | 0.7 Max | ||
最大输入电流 | 2A | ||
最大输入视在功率 | 200VA | ||
存储温度 | -10℃~70℃ | ||
保护功能 | OVP/OCP/OTP | ||
通讯接口 | GPIB/USB/LAN | ||
耐压（输出对大地） | 100Vdc | ||
工作温度 | 0~40℃ | ||
尺寸（mm） | 226mmW*88.2mmH*476.26mmD | ||
重量（净重） | 8Kg | ||
