DP6000系列高压差分探头是具有浮地测量功能的高压差分探头。其带宽最高达到200MHz，满足了大部分测试系统的需要；丰富的量程可供选择，其差动测量电压范围满足大部分测试电路的要求；用户可进入测试模式，调整偏置电压，探头长期使用后若出现失调现象，用户可进入该模式，调整偏置，实现归零；电子轻触式按键，使得使用寿命更长；具有5MHz带宽限制功能选择，5MHz频率带宽满足大部分开关电源中FETs的开关频率的测量，并可以滤除更高频率的噪声和干扰；带有声光报警功能，且可手动关闭声音报警功能，更具有人性化设计；USB供电接口，使用更加方便灵活；探头配备标准的BNC输出接口，可与任何厂家的示波器配合使用（要求示波器的输入阻抗设置为1MΩ；当选择50Ω时，衰减倍数会多衰减一倍），测量被测电路波形；自动保存功能，防止掉电后用户重复操作。探头具备良好的共模噪声抑制能力，输入端具有较高的输入阻抗和较低电容，可以准确高速地测量差分电压信号。可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。

应用

■浮地电压测量

■变频器

■开关电源设计

■ 焊接﹑电镀电源

■感应加热﹑电磁炉

■电机驱动设计

■电子镇流器设计

■CRT 显示器设计

■逆变﹑UPS 电源

■变频家电

■电源转换等相关设计

■电工实验

■低压电器试验

■电力电子和电力传动实验等

参数规格

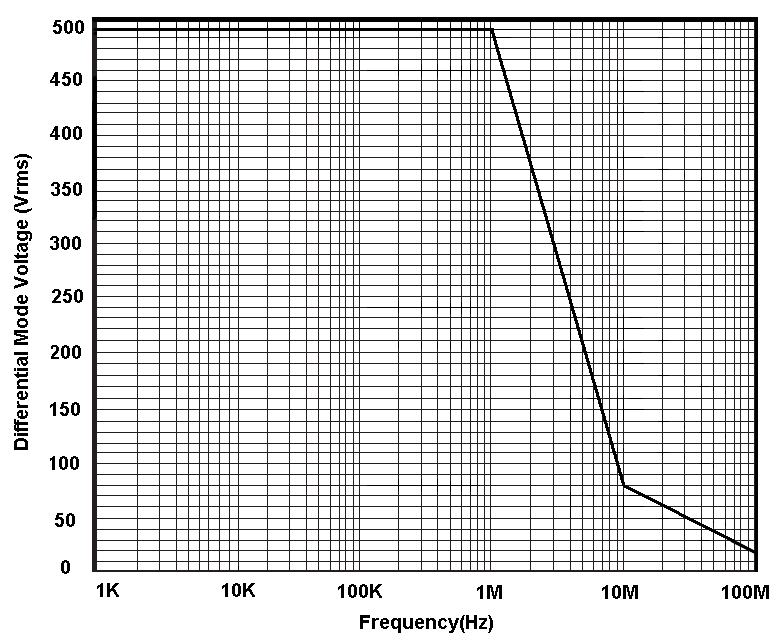

                    图1：DP6070A最大差模电压VS频率
