HCP8000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，可准确快速捕捉电流波形；高精度，在电流测量量程范围内，精度高达1%，满足大部分测试领域的需要；两个量程可供选择，方便小电流测量；自动消磁调零功能，使用方便；声光过流报警功能，提醒量程切换；电子轻触式按键设计，使用寿命更长
咨询电话：400-838-1718
HCP8000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，可准确快速捕捉电流波形；高精度，在电流测量量程范围内，精度高达1%，满足大部分测试领域的需要；两个量程可供选择，方便小电流测量；自动消磁调零功能，使用方便；声光过流报警功能，提醒量程切换；电子轻触式按键设计，使用寿命更长；标准的BNC输出接口，可匹配任何厂家示波器。
HCP8300钳口可夹住直径达20mm的导线，适用于大电流应用场合；测量300A的连续电流和500A的峰值电流，提供了6MHz的带宽；探头具有300A (100X)和50A (10X)两个量程可选择，10X量程用于小电流测量，分辨率高达10mA。HCP8000系列电流探头常用于开关电源、马达驱动器、电子镇流器、LED照明、新能源等设计和测试应用中。
应用
■ 电源（开关式和线性）设计
■ LED 照明设计
■ 电动汽车设计
■ 新能源
■ 变频家电
■ 电工实验
■ 半导体器件设计
■ 逆变器/变压器设计
■ 电子镇流器设计
■ 工控/消费电子设计
■ 发动机驱动装置设计
■ 电力电子和电力传动实验等
■ 交通运输系统（电动车辆、机车、航空电子设备等）设计
规格
型 号 | HCP8300 | ||
带宽(-3dB) | DC-6MHz (图10) | ||
上升时间 | ≤58ns | ||

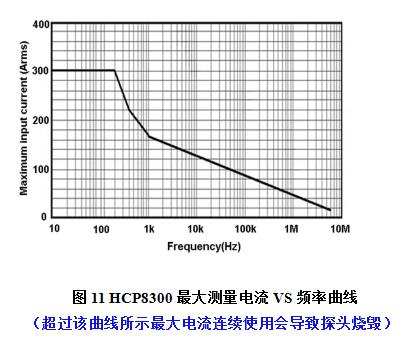

连续电流 最大值 | 300Arms (图11) | ||
峰值电流 | 500Apk | ||
量程 | 50A | 10X衰减 | |
300A | 100X衰减 | ||
过流报警值 | 50A | ≥50A | |
300A | ≥500A | ||
电流传输比 | 50A | 0.1V/A | |
300A | 0.01V/A | ||
分辨率 | 50A | 10mA | |
300A | 100mA | ||
精度 (DC,45-66Hz最大连续电流) | 50A | ±1%±10mA | |
300A | ±1%±100mA | ||

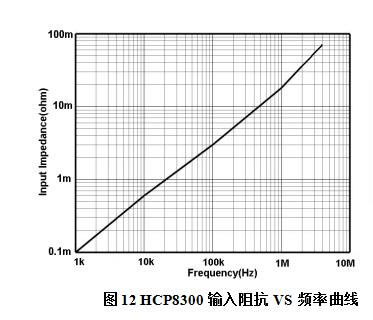

输入阻抗 | 参考(图12) | ||
延时 时 | 探头 主机 | 41ns | |
BNC (1m) | 5ns | ||
终端负载要求 | ≥100kΩ | ||
供电方式 | DC 12V/1A（标配适配器） | ||
绝缘线电压 | 600V CATII 300V CATIII | ||
安全符合标准 | EN61010-1: 2010+A1:2019 EN 61010-2-032:2019 | ||
EMC符合标准 | EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013 | ||
选件
BNC输出线CK-310/320 |  适配器CK-612 |
