CP3000/4000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，可准确快速捕捉电流波形；高精度，典型精度为1%，满足大部分测试领域的需要；多款探头可供选择，方便不同量程电流测量；标准的BNC输出接口，可匹配任何厂家示波器。常用于开关电源、马达驱动器、电子整流计、LED照明、新能源等设计和测试应用中。
CP3120体积轻巧，可在当前拥挤的电路板中使用自如；小型钳夹可以在紧张的空间中探测电流，同时仍能夹住直径达5mm的导线；可以测量30A的连续电流和50A的峰值电流，提供70MHz的带宽；分辨率高达1mA；需配合CPA3000放大器同时使用。
规格
| 参数 | 型号 | |||
| CP3050 | ||||
| 量程 | 5A/V 10A/V | |||
| 最小测量电流 | 5mA | |||
| 噪声(限制带宽20MHz) | ≤50uArms | |||
| 耦合方式 | AC,DC | |||
| 交流耦合的低频带宽（-3dB） | <7Hz | |||
| 电流最大值（随频率上升而下降） | 量程 | 10A/V | 5A/V | |
| DC连续 | 50A | 25A | ||
| RMS(正弦波) | 35A | 17.7A | ||
| 峰值 | 50A | 50A | ||
| 终端负载要求 | 50Ω | |||
| 延时时间 | 电流系统 | 15ns | ||
| BNC线1米 | 5ns | |||
| 最大绝缘线电压 | 300V CAT I | |||

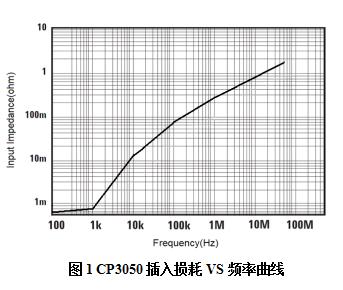

| 插入阻抗 | 参考图1 | |||
选件
BNC输出线CK-310/320 |
