CP1015电流探头用于交流电流测量，被测电流达到15A峰峰值，低频带宽80Hz，高频带宽60MHz。标准的BNC输出接口，可接任何厂家示波器；开口设计方式，无需断开被测电路，测量方便。广泛应用于电机驱动，逆变器，开关电源，航空电子等测量中。
咨询电话：400-838-1718
CP1015电流探头用于交流电流测量，被测电流达到15A峰峰值，低频带宽80Hz，高频带宽60MHz。标准的BNC输出接口，可接任何厂家示波器；开口设计方式，无需断开被测电路，测量方便。广泛应用于电机驱动，逆变器，开关电源，航空电子等测量中。
特点：
■ 带宽（-3dB） 80Hz~60MHz
■ 上升时间 ≤5.83ns
■ 最大连续电流 15App(5.3Arms)
■ 电流传输比 100mV/A
■ 中频精度 ≤3%
规格表
带宽（-3dB） | 80Hz~60MHz |

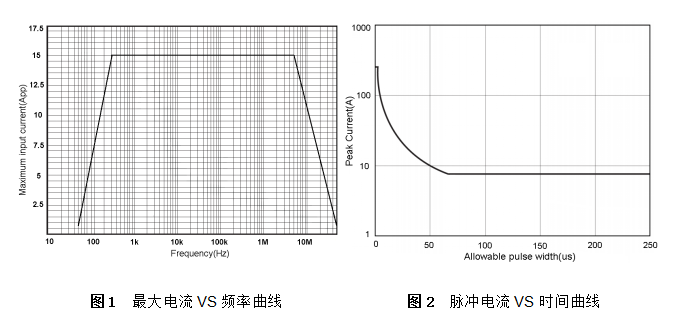

最大连续电流 | 15App(5.3Arms) 最大电流VS频率(参考图1) |
最大脉冲电流 | 250Apk(参考图2)，不能超过500A*us或者5.3Arms，否则可能造成磁芯饱和而无法正确归零 |
最大DC饱和电流 | 0.5A |
中频精度 | ≤3% |
电流传输比 | 100mV/A |
延时时间 | 16ns |
上升时间 | ≤5.83ns |
终端负载 | 1MΩ |
插入阻抗(典型值) | 0.04Ω(100kHz),0.14Ω(1MHz) |
钳口直径 | 约5mm |
输出接口 | BNC |
输出线长度 | 1.5米 |
安全等级 | 300V CATI |
工作温湿度 | 0℃~50℃,80% or less |
保存温湿度 | -40℃~70℃,80% or less |
工作海拔高度 | 2000m |
尺寸(长*宽*高) | 216*115*45mm |
重量 | 约150g |
