CP9000LF系列柔性电流探头采用双量程设计的低频柔性探头。可以实现宽广的电流测量范围，量程设计从60A到60kA的测量范围，环中间保证精度1%，整个环内精度（环交界处除外）典型值2%，带宽高达600kHz(700mm线圈周长)或者1MHz(300 mm线圈周长)，探头环外径典型值8mm，耐压值高达10kVpk，非常适合低频大电流，大功率测试场合。其主要特点包括：线圈轻巧柔软且可以自由插拔，可以探测到许多硬制探头无法达到的地方,轻而易举的实现与被测对象连接；插入损耗几乎为零，仅为几个皮亨，对被测对象近乎为零的干扰；标准的BNC输出接口，很方便实现与示波器，数据采集器，数字电压表等连接，观测电流波形；9V电池供电或者外部12V DC电源供电，使用更加灵活方便；过流报警功能，更具人性化设计；探头环和连接线长度可以根据客户要求定制，满足特殊场合测试要求。

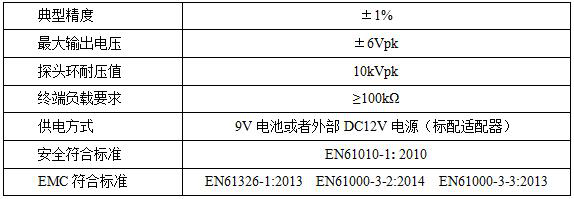

特点：
■ 典型精度 ±1%
■ 最大输出电压 ±6Vpk
电气规格
（测量条件：23℃；60%RH；被测导线从探头感应环中心穿过。）
型号 | 灵敏度（mV/A） | 峰值电流（A） | 最大噪声 | 低频带宽-3dB(Hz) | 相移（50Hz | Peak didt(kA/us) | 最大噪声 | 高频带宽-3dB | ||||||||
| X10 | X10 | X10 | X1 | X10 | X1 | X10 | X1 | 300mm | 700mm | |||||||
| CP9060LF | 100 | 10 | 60 | 600 | 3 | 1 | 0.45 | <0.85 | 0.015 | 0.25 | 1MHz | 600KHz | ||||
| CP9120LF | 50 | 5 | 120 | 1200 | 3 | 1 | 0.23 | <0.5* | 0.03 | 0.5 | ||||||
| CP9300LF | 20 | 2 | 300 | 3000 | 2 | 1 | 0.15 | <0.35* | 0.1 | 1.2 | ||||||
| CP9600LF | 10 | 1 | 600 | 6000 | 2 | 1 | 0.1 | <0.25* | 0.2 | 2.5 | ||||||
| CP9121LF | 5 | 0.5 | 1.2K | 12K | 2 | 1 | 0.08 | <0.2* | 0.4 | 5 | ||||||
| CP9301LF | 2 | 0.2 | 3K | 30K | 1 | 0.5 | 0.07 | <0.18* | 0.9 | 6 | ||||||
| CP9601LF | 1 | 0.1 | 6K | 60K | 1 | 0.5 | 0.07 | <0.18* | 1.8 | 6 | ||||||
选件
BNC输出线CK-310/320 |  适配器CK-612 |
9V电池 |
