CTA系列是一款能够同时测量直流和交流的超高精度互感器。电流范围从60A到2000A；精度高达0.03%；带宽最高达到800kHz。利用磁通门技术实现高精度测量，优越的线性特性，极低的直流偏移，低温漂特性，低插入损耗，强抗干扰性能，低噪声等特点，非常适合高精度高稳定性的电流测量，广泛应用于工业，医疗，实验室等场合。
CTA系列互感器包括：CTA60(60A)、CTA200(200A)、CTA400(400A)、CTA700(700A)、CTA1000(1000A)、CTA2000（2000A）。CTA60(60A)、CTA200(200A)和CTA400(400A)测量孔径为26mm；CTA700和CTA1000测量孔径为30mm；CTA2000测量孔径为70mm。标准的9 pin D-Sub male接口；工作状态LED指示功能；使用方便，安全可靠。
特点：
■ 测量电流范围 ±700A
■ 精度高达0.03%
规格
测量条件: 温度: 25℃; 供电电压: ±Uc =±15V
型 号 | CTA700 | ||
最大测量连续直流电流IPN DC | 700A | ||
最大测量连续有效值电流IPN | 495A | ||
测量电流范围IPM | ±700A | ||
电流传输比 KN | 1:1750 | ||
输出电流IS | ±400mA | ||
精度(DC,50/60Hz正弦波) | ≤±(读数的0.03%+30uA) | ||
带宽(±3dB) BW | 100kHz | ||

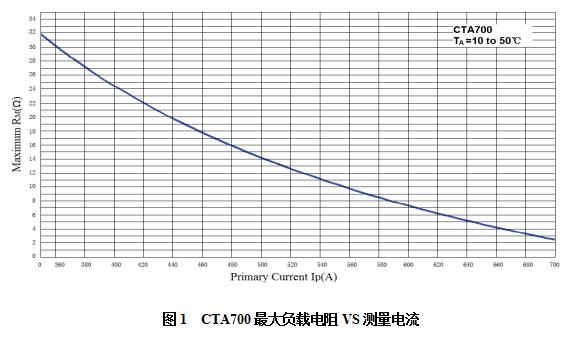

负载电阻RM（在整个测量 电流，温度，工作电压范围内） | RM min | RM max | |
0 | 2.5Ω | ||
参考图4 | |||
最大过载能力＠单个脉冲100ms | ±3500A | ||
供电电压 | ±15V(±5%) | ||
供电电流 | ≤80mA+IS | ||
额定工作电压 RMS (IEC61010-1) | Basic insulation | 1600V | |
Beinforced insulation | 300V | ||
最大测量孔径 | 30mm | ||
二次接口 | D-Sub-9Pin | ||
固定螺丝和紧固扭矩 | M5不锈钢螺丝*4；3.7Nm M6不锈钢螺丝*2；4.4Nm | ||
