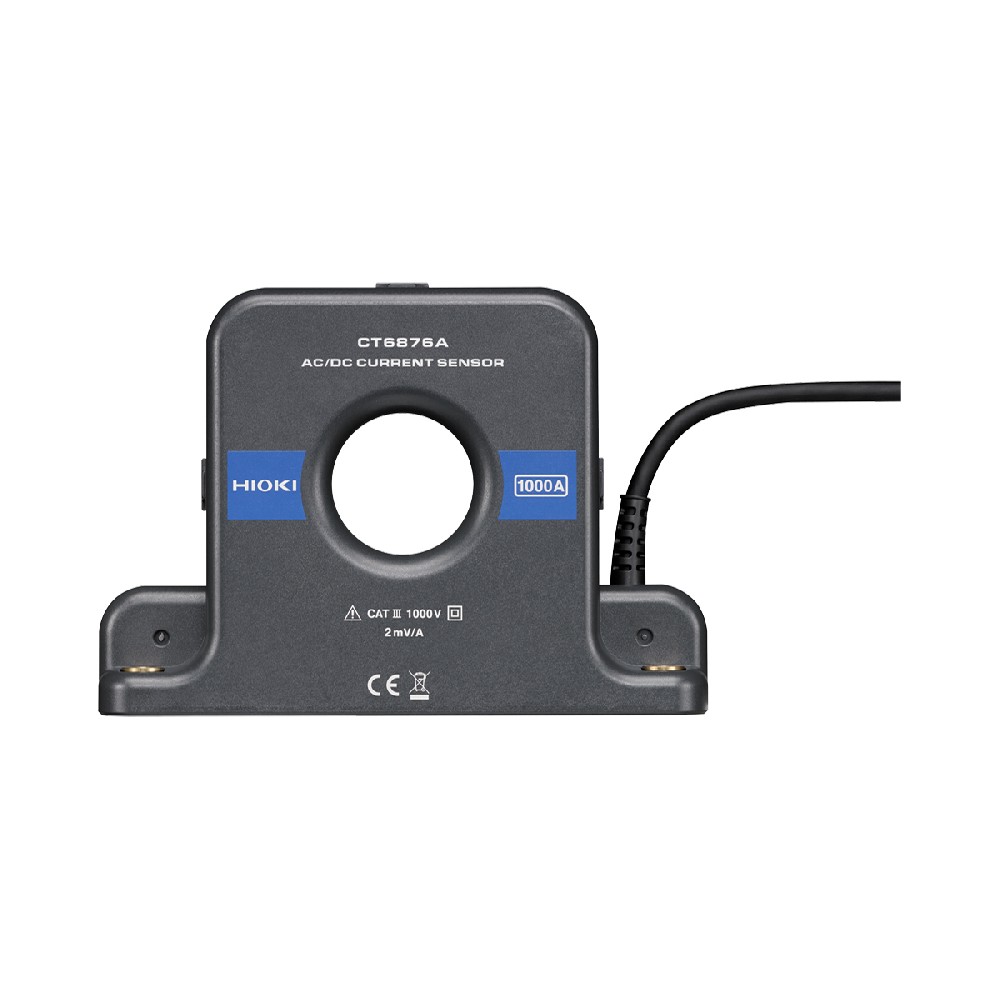

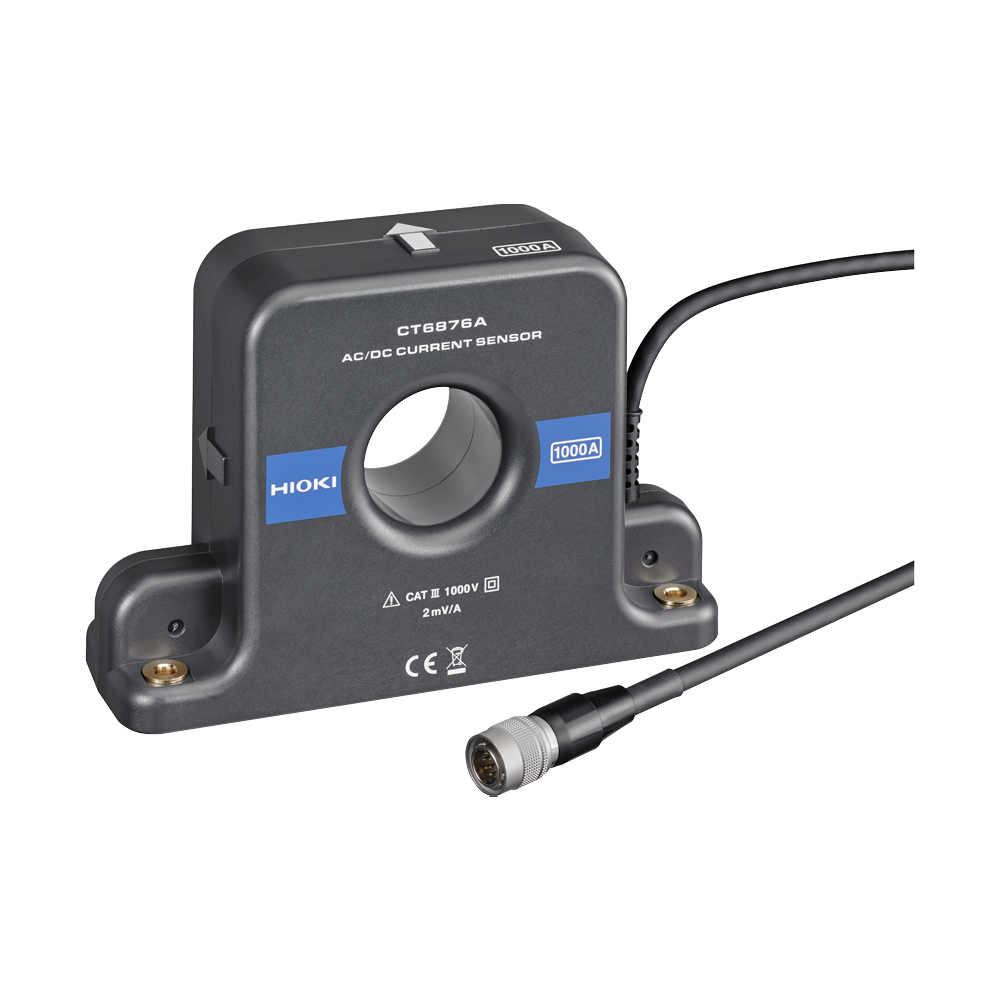

CT6876A AC/DC电流传感器 概述

更准确地测量大电流化，高速化的变频器的电流

● 高精度(振幅)：[DC]±0.048 %、[50 Hz/60 Hz]±0.048 %、高精度(相位)：[50 Hz/60 Hz]±0.08°

● 对于EV、HEV等电动汽车的1000A大电流测量游刃有余

● 通过加强屏蔽，精确测量干扰中的电流，提高抗干扰性能

● 平坦频率特性和CMRR性能实现较高精度测量

● 可在 -40°C 至 +85°C 的恶劣环境中进行高精度测量

● 频带DC~1.5 MHz: CT6876A（幅度），DC〜1 MHz（相位）的良好频率特性

● 可用于光伏发电、从电池充电/放电到逆变器输出端的燃料电池评估等

● 使用示波器/存储记录仪，可以进行波形监测（能和传感器单元合用）

可高精度测量AC/DC电流的闭口型电流传感器

具有良好的频率特性（振幅、相位）与温度特性（灵敏度、偏移量），不仅可用于电流测量，而且也可用于高精度的功率测量。

支持电流测量发展的技术

高精度传感器采用“零磁通法”（磁通门检测型）作为测量方式。
高频电流用绕组（CT法）检测，直流和低频电流用“磁通门”检测。

●磁通门检测型
具备优秀的线性特性，无论是低电流还是大电流都可高精度测量。
用于直流检测的磁通门元件，由于其工作原理，在很宽泛的温度范围内偏移却极小，因此具有高精度和良好的温度稳定性。
非常适合功率分析仪和功率计等讲究精度的测量。适用于测量逆变器效率、逆变器输出功率、电抗器或变压器损耗，以及长时间的直流测量。

宽频带

额定1000 A的闭口型传感器具备高级别的频带DC ～ 1.5 MHz (CT6876A-1: DC~1.2MHz)。与功率分析仪PW8001组合，能够准确的测量高频·低功率因数的功率。

●电流传感器的自动相位补偿功能
为准确测量高频且低功率因数的功率，相位误差的补偿至关重要。
PW8001能够自动获取电流传感器的相位补偿，以0.001°的分辨率进行补偿。可以毫不费力的发挥电流传感器的性能。

功率分析仪PW8001可自动识别电流传感器的信息

电流传感器搭载了存储器（I2C-EEPROM）。
若将电流传感器连接到功率分析仪PW8001上，则主机端会自动识别其相位补偿数据、额定电流、传感器型号以及序列号。
以往，相位补偿值需要手动输入。
如今，电流传感器的信息可被自动识别，不会发生忘记设置或是输入错误的问题，从而能够做到更准确的功率运算。
