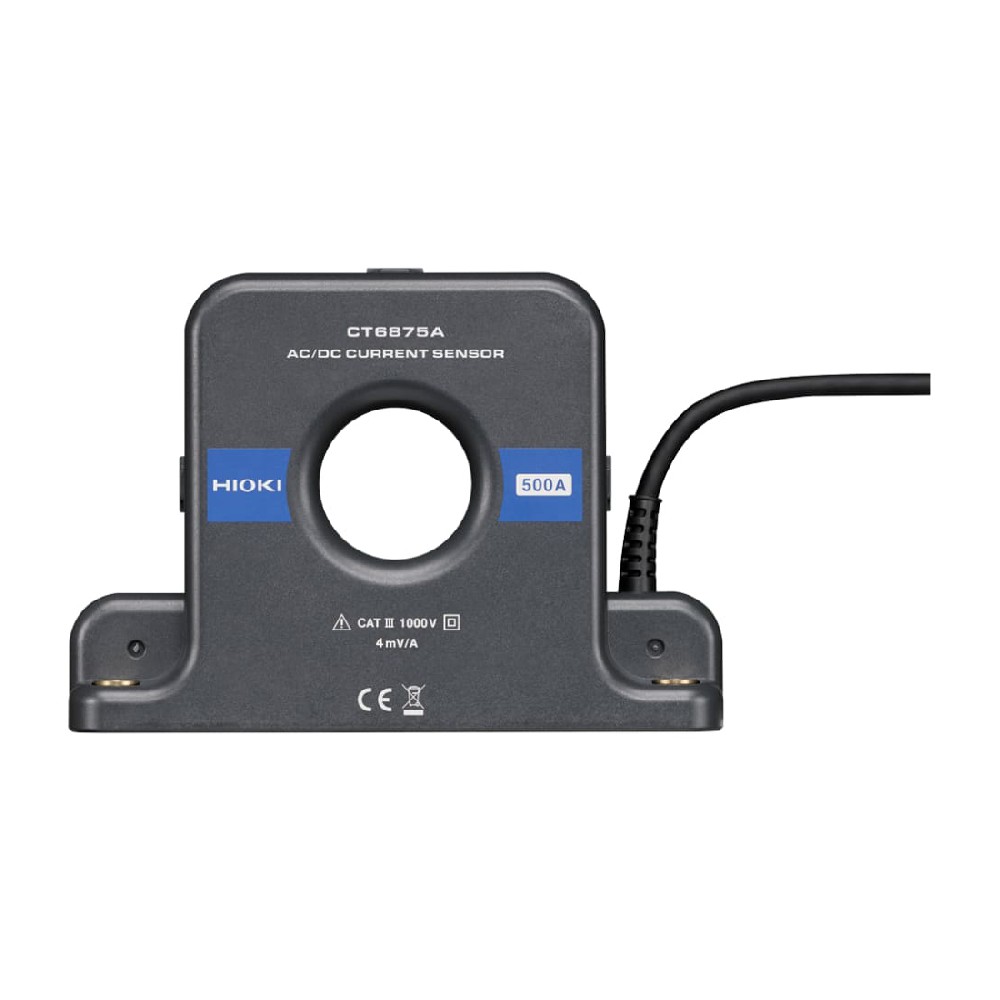

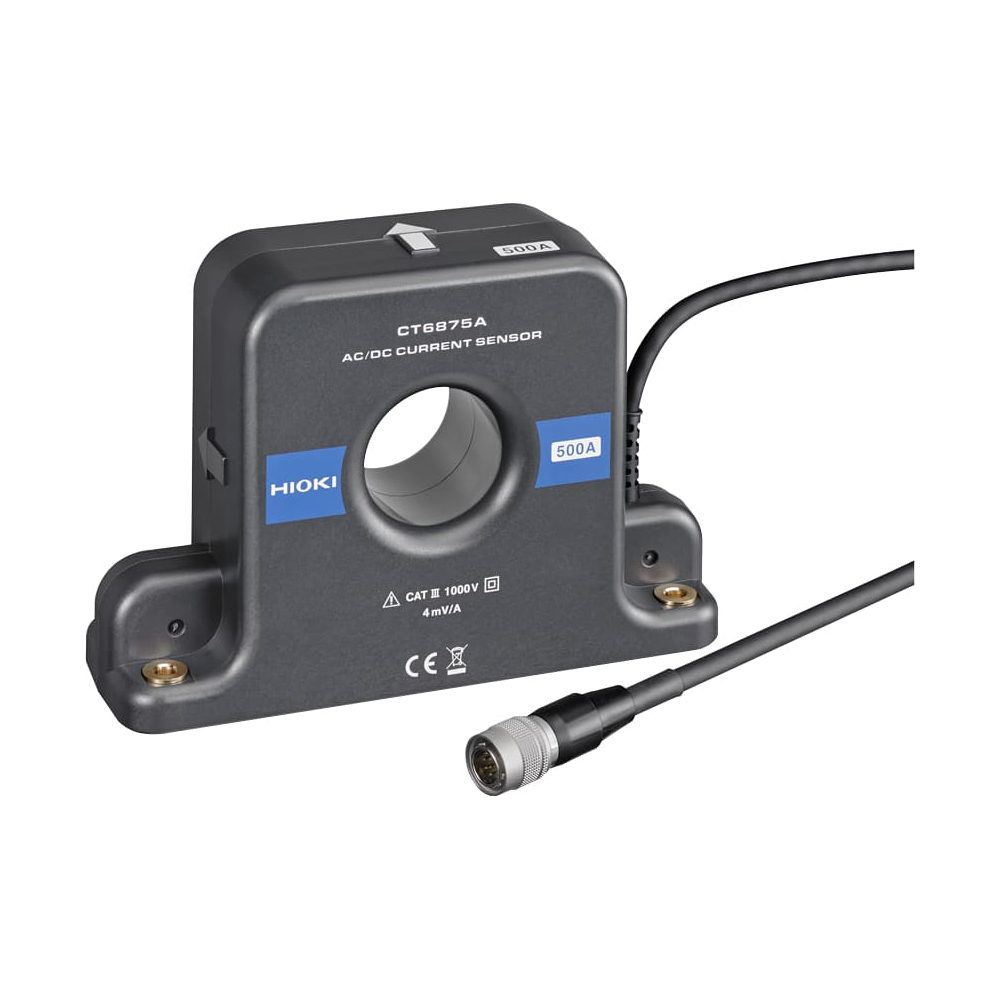

CT6875A AC/DC电流传感器 概述
更准确地测量大电流化，高速化的变频器的电流
● 高精度(振幅)：[DC]±0.048 %、[50 Hz/60 Hz]±0.048 %、高精度(相位)：[50 Hz/60 Hz]±0.08°
● 通过加强屏蔽，精确测量干扰中的电流，提高抗干扰性能
● 平坦频率特性和CMRR性能实现较高精度测量
● 可在 -40°C 至 +85°C 的恶劣环境中进行高精度测量℃
● 频带DC~2 MHz: CT6875A（振幅），DC~1 MHz（相位）的良好频率特性
● 可用于光伏发电、从电池充电/放电到逆变器输出端的燃料电池评估等
● 使用示波器/存储记录仪，可以进行波形监测（能和传感器单元合用）
CT6875A AC/DC电流传感器 技术参数
额定电流 | AC/DC 500A |
最大输入电流 | 降额范围内, 最大±1500 A peak（设计值, 40℃以下且20 ms以内） |
频率特性 | 振幅: DC〜2 MHz (CT6875A), DC〜1.5 MHz (CT6875A-1) |
线性 | ±5 ppm Typical |
偏移电压 | ±5 ppm Typical (23℃, 无输入) |
基本精度 | (DC, 45 Hz ≤ f ≤ 66 Hz) |
输出电压率 | 4 mV/A ※测试仪的输出是通过传感器单元输出的AC + DC电压 |
对地最大额定电压 | AC/DC 1000V (50/60Hz, CAT III) |
可测导体直径 | φ 36 mm以下 |
使用温湿度范围 | -40°C〜 +85°C, 80% rh以下 (无结露) |
电源 | 可由功率分析仪PW8001、 PW6001、PW3390或传感器单元CT9555、CT9556、CT9557、3CH电流单元U8977供电 |
最大额定功率 | 7 VA以下 (500A/55Hz测量时) |
体积及重量 | 160 W × 112 H × 50 Dmm, CT6875A: 850 g, 线长 3 m, CT6875A-1: 1150 g, 线长 10 m |
附件 | 使用说明书 ×1, 线标 ×6, 使用注意事项 ×1 |
可组合使用产品
适用产品/单元 | CT6875 |
PW8001,PW6001, PW3390 | ○ |
3390 | △（需要CT9901） |
3193系列 | △（需要CT9901） |
8971 | △（需要9318、CT9901） |
U8977 | ○ |
