一、概 述HCP8000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，可准确快速捕捉电流波形；高精度，在电流测量量程范围内，精度高达1%，满足大部分测试领域的需要；两个量程可供选择，方便小电流测量；自动消磁调零功能，使用方便；声光过流报警功能，提醒量程切换；电子轻触式按键设
咨询电话：400-838-1718
HCP8000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，可准确快速捕捉电流波形；高精度，在电流测量量程范围内，精度高达1%，满足大部分测试领域的需要；两个量程可供选择，方便小电流测量；自动消磁调零功能，使用方便；声光过流报警功能，提醒量程切换；电子轻触式按键设计，使用寿命更长；标准的BNC输出接口，可匹配任何厂家示波器。

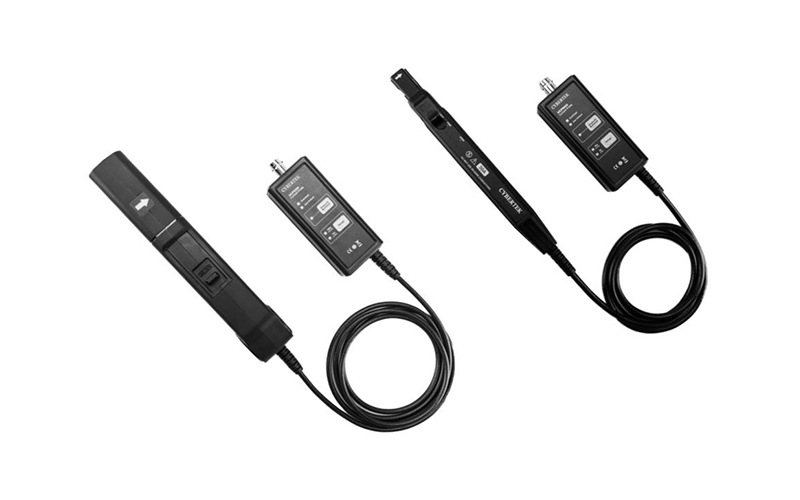

HCP8030(D)体积轻巧，可在当前拥挤的电路板中使用自如；小型钳夹可以在紧张的空间中探测电流，同时仍能夹住直径达5mm的导线；可以测量30A的连续电流和50A的峰值电流，HCP8030提供50MHz的带宽,HCP8030D提供100MHz带宽；探头具有30A (10X)和5A (1X)两个量程可选择，5A (1X)量程特别适用于小电流测量，分辨率高达1mA。
HCP8050 钳口可夹住直径达5mm的导线；可以测量50A的连续电流和75A的峰值电流，提供50MHz带宽；探头具有50A (10X)和7.5A (1X)两个量程可选择，7.5A (1X)量程特别适用于小电流测量，分辨率高达1mA。

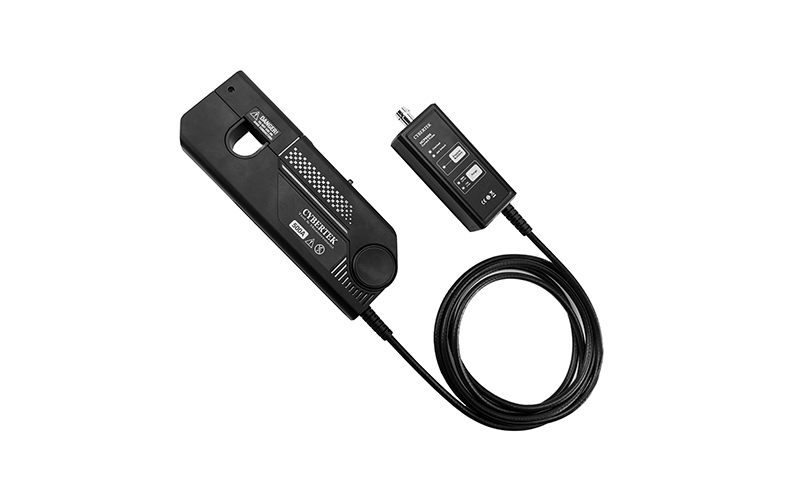

HCP8150钳口可夹住直径达20mm的导线，适用于大电流应用场合；可以测量150A的连续电流和300A的峰值电流，提供了12MHz的带宽；探头具有150A (100X)和30A (10X)两个量程可选择，10X量程用于小电流测量，分辨率高达10mA。
HCP8300钳口可夹住直径达20mm的导线，适用于大电流应用场合；测量300A的连续电流和500A的峰值电流，提供了6MHz的带宽；探头具有300A (100X)和50A (10X)两个量程可选择，10X量程用于小电流测量，分辨率高达10mA。HCP8000系列电流探头常用于开关电源、马达驱动器、电子镇流器、LED照明、新能源等设计和测试应用中。
HCP8500钳口可夹住直径达20mm的导线，适用于大电流应用场合；测量500A的连续电流和750A的峰值电流，提供了5MHz的带宽；探头具有500A (100X)和75A (10X)两个量程可选择，10X量程用于小电流测量，分辨率高达10mA。HCP8000系列电流探头常用于开关电源、马达驱动器、电子镇流器、LED照明、新能源等设计和测试应用中。
电源（开关式和线性）设计
LED照明设计
电动汽车设计
新能源
变频家电
电工实验
半导体器件设计
逆变器/变压器设计
电子镇流器设计
工控/消费电子设计
发动机驱动装置设计
电力电子和电力传动实验等
交通运输系统（电动车辆、机车、航空电子设备等）设计

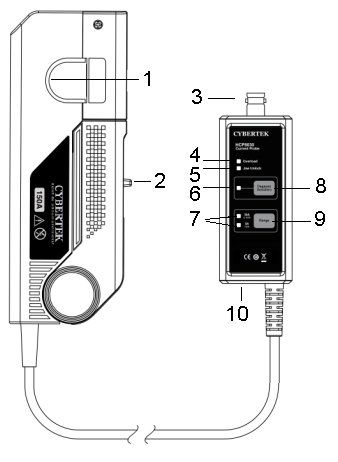

■ 探头主体说明
1）HCP8030 HCP8030D HCP8050
2）HCP8150、HCP8300、HCP8500
1．传感器头
检测导体电流的核心元件。元件由一个精密的半导体等构成，周围温度的急剧变化，外部压力冲击等，有可能导致其受到损伤。因此操作时必须十分注意。
2．开关控制杆
控制传感器头开合的操纵杆。测量电流时应先拉操纵杆打开传感器，放入被测导线。然后再推操纵杆使探头处于LOCK状态。
3．输出接口
标准的BNC输出接口，通过标配的BNC同轴线可连接任何厂家的示波器。
4．过载指示灯
被测电流超过量程后，指示灯亮红色，并有报警声，提示切换量程。
5．钳口打开指示灯
灯亮表示推杆处于UNLOCK状态，测量时，要确保钳口处于LOCK状态。
6．消磁调零指示灯
按下消磁调零按键后，该指示灯亮绿色，消磁结束后，指示灯灭。消磁若成功，蜂鸣器“嘀嘀”两声；消磁若失败，蜂鸣器“嘀”声延长，大约1s。
7．量程(Range)指示灯
指示当前量程状态。
8．消磁自动调零(Degauss AutoZero)按钮
机器经常使用后，探头传感器会有剩余磁场。测量前先消磁调零，可提高测量精度。按下消磁自动调零按钮，机器消磁并自动调零，时间大约5s。
9．量程(Range)选择按钮
用于选择电流测量量程。
² HCP8030(D)分为30A和5A两个量程：30A量程，探头电流传输比0.1V/A；5A量程，探头电流传输比1V/A。
² HCP8050分为50A和7.5A两个量程：50A量程，探头电流传输比0.1V/A；7.5A量程，探头电流传输比1V/A。
² HCP8150分为150A和30A两个量程：150A量程，探头电流传输比0.01V/A；30A量程，探头电流传输比0.1V/A。
² HCP8300分为300A和50A两个量程：300A量程，探头电流传输比0.01V/A；50A量程，探头电流传输比0.1V/A。
² HCP8500分为500A和75A两个量程：500A量程，探头电流传输比0.01V/A；75A量程，探头电流传输比0.1V/A。
10．电源插口
外部供电插孔，标配DC12V/1A适配器。
型号 | HCP8030(D) | HCP8050 | HCP8150 | HCP8300 | HCP8500 | ||||||
带宽(-3dB) | HCP8030 | DC-50MHz (图1.a) | DC-50MHz (图4) | DC-12MHz (图7) | DC-6MHz (图10) | DC-5MHz (图13) | |||||
HCP8030D | DC-100MHz (图1.b) | ||||||||||
上升时间 | HCP8030 | ≤7ns | ≤7ns | ≤29ns | ≤58ns | ≤70ns | |||||
HCP8030D | ≤3.5ns | ||||||||||
连续电流 最大值 | HCP8030 | 30Arms 图2.a | 50Arms (图5) | 150Arms (图8) | 300Arms (图11) | 500Arms (图14) | |||||
HCP8030D | 30Arms 图2.b | ||||||||||
峰值电流 | 50Apk | 75Apk | 300Apk | 500Apk | 750Apk | ||||||
量程 | 5A | 1X衰减 | 7.5A | 1X衰减 | 30A | 10X衰减 | 50A | 10X衰减 | 75A | 10X衰减 | |
30A | 10X衰减 | 50A | 10X衰减 | 150A | 100X衰减 | 300A | 100X衰减 | 500A | 100X衰减 | ||
过流报警值 | 5A | ≥5A | 7.5A | ≥7.5A | 30A | ≥30A | 50A | ≥50A | 75A | ≥75A | |
30A | ≥50A | 50A | ≥75A | 150A | ≥300A | 300A | ≥500A | 500A | ≥750A | ||
电流传输比 | 5A | 1V/A | 7.5A | 1V/A | 30A | 0.1V/A | 50A | 0.1V/A | 75A | 0.1V/A | |
30A | 0.1V/A | 50A | 0.1V/A | 150A | 0.01V/A | 300A | 0.01V/A | 500A | 0.01V/A | ||
分辨率 | 5A | 1mA | 7.5A | 1mA | 30A | 10mA | 50A | 10mA | 75A | 10mA | |
30A | 10mA | 50A | 10mA | 150A | 100mA | 300A | 100mA | 500A | 100mA | ||
精度 (DC,45-66Hz最大连续电流) | 5A | ±1%±1mA | 7.5A | ±1%±1mA | 30A | ±1%±10mA | 50A | ±1%±10mA | 75A | ±1%±10mA | |
30A | ±1%±10mA | 50A | ±1%±10mA | 150A | ±1%±100mA | 300A | ±1%±100mA | 500A | ±1%±100mA | ||
输入阻抗 | HCP8030 | 参考图3.a | 参考(图6) | 参考(图9) | 参考(图12) | 参考(图15) | |||||
HCP8030D | 参考图3.b | ||||||||||
延时 时 | 探头 主机 | 14ns | 14ns | 36ns | 41ns | 42ns | |||||
BNC (1m) | 5ns | ||||||||||
终端负载要求 | ≥100kΩ | ||||||||||
| 供电方式 | DC 12V/1A（标配适配器） | ||||||||||
| 绝缘线电压 | 300V CAT I | 600V CATII 300V CATIII | |||||||||
| 安全符合标准 | EN61010-1: 2010+A1:2019 EN 61010-2-032:2019 | ||||||||||
| EMC符合标准 | EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013 | ||||||||||
