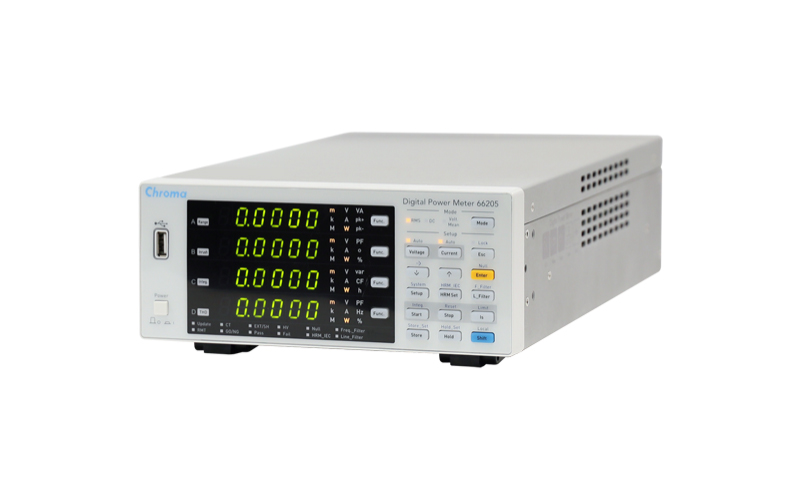

66205是第二代66200系列数位功率表，专为单通道功率测量应用而设计，经由精密电路设计，能够提供高精度的功率测量能力，满足IEC62301/EN50564标准的要求，66205的功能强化进一步提升对于功率量测应用的准确度和可靠度。

智慧档位(Smart Range)功能允许功率积分模式(Power Integration)可在自动档位条件下进行功率量测，量测动态或不稳定的电压与电流讯号，即使档位随着讯号变化而切换，也不会让量测资料遗失，真正做到无间隙的波形采样与量测。

66205具有非常宽广的电流量测范围，最低档位为5mA，最高档位为30A，总共有10个量测档位，也可利用外部的感测器(选购配件A662017~A662020)将电流量测的范围提高。

电压量测档位共有6个，最高档位为600V，也可利用外部的感测器(选购配件A662012)提高电压范围至1.2kV。大范围的量测档位可全方位适用于低功率与高功率的量测应用。电压、电流与功率具有0.05%的低档位误差，尤其在能源之星(Energy Star)的待机功率(Standby Power)测试具有高准确度之性能。

66205是依据IEC61000-4-7法规对于谐波量测要求所设计，具有不中断的量测谐波高性能、5Hz的频率解析度与分组谐波功能，可对于次谐波、间谐波与谐波精准量测。

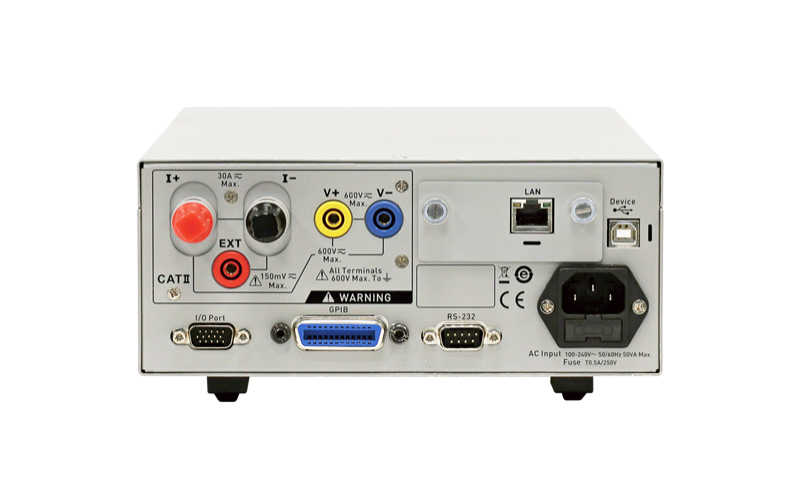

66205提供4种通讯介面， 包含GPIB、USB、RS-232与LAN(选购)，可以非常方便的应用于远端控制，搭配softpanel软体控制介面可建立完整之测试报表，以及电力品质法规之测试。此外，也可使用STORE功能记录量测值，再将纪录资料储存于USB储存装置。 Limit功能可应用于生产测试，对电压、电流、功率等多个量测参数进行上限与下限数值的GO/NG判断，更可搭配I/O Port达成自动化生产，66205适用于研发、品保验证、生产单位对于功率等相关参数量测需求。

量测参数

66205功率表能够提供可靠以及准确的测量参数如下: Vrms, Vpeak+, Vpeak-, V_harmonic, V_THD, CFV (电压波峰因数), Irms, Ipeak+,Ipeak-, I_harmonic, I_THD, Is (浪涌电流), CFI (电流波峰因数), W, VA, VAR, PF, Freq_V (电压讯号频率), Freq_I (电流讯号频率), Wh, Ah,º (相位角度)。

参数测量方式：在一时间段内将连续移动无间隙视窗所有量测到的值量平均。请注意，时间段(Time frame)的时间设置等同于Data Update Rate(资料更新率) x AVG(平均值参数)。

Line Filter 功能

Line Filter是具有高衰减率（≥70dB）的数位低通滤波器。当Line Filter设定启动时，测量值不会包含高频分量，例如: 切换式电源的高频噪音部分。 66205提供三组Line Filter，截止频率为OFF，500 Hz和5.5 kHz。 5.5kHz的Line Filter规格符合IEC 61000-3-2国际标准之设备要求，建议谐波量测时将滤波器开启。

谐波量测功能 (IEC模式)

66205是依照IEC 61000-4-7标准对于谐波测量要求所设计，因此在谐波测量功能IEC模式下，66205所提供的THD量测数据和市面上高阶并且符合IEC 61000-4-7的功率分析仪所测量的THD数据结果会是一致的。

谐波量测功能 (显示部分)

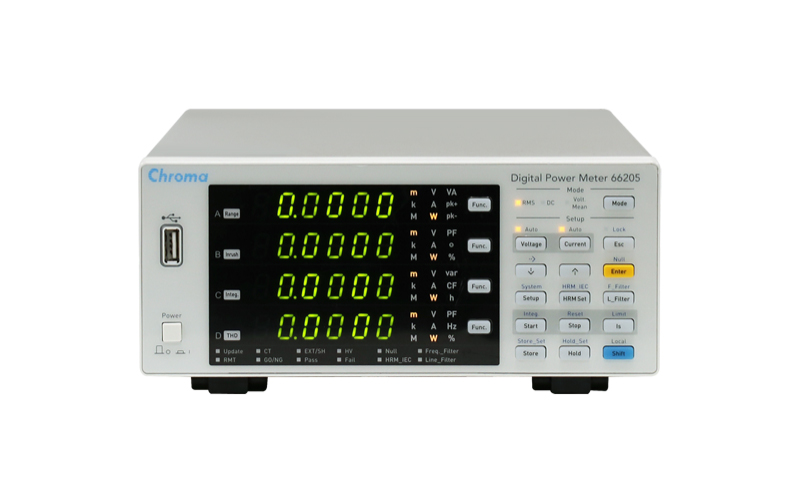

66205的谐波量测显示功能可在前面板显示各阶谐波的幅度和相位角度。以下为谐波显示功能应用范例：

使用交流电源合成功能，生成以基频50Hz振幅为220V，三次谐波振幅为22V，相位角度为30度的电压波形。 66205能够显示基频的振幅为220V，以及显示三次谐波所对应的振幅电压和相位角部分。

▲ 66205可显示基频的振幅为220V

▲ 66205显示3次谐波所对应的振幅电压

▲ 66205显示3次谐波所对应的相位角

智慧档位功能(应用于功率积分模式)

一般的功率表在电压或电流变化需要换量测档位时, 会有短暂资料遗失的现象。若是采积分模式量功率, 会产生误差。 66205特殊设计的智慧档位(Smart Range)功能允许功率积分模式(Power Integration)可以在自动档位条件下进行功率量测，量测动态或不稳定的电压与电流讯号，即便档位随着讯号变化而切换，也不会让量测资料遗失，真正做到无间隙的波形采样与量测。

浪涌电流量测功能

66205功率表提供量测浪涌电流(Is)的功能，使用者可以设定一个电流准位(A)来触发开始量测电流，或使用后背板的TTL信号来进行触发；另外可设定延迟参数( Delay)，用来延迟真正撷取电流波形的时间，可帮助忽略掉刚开始不需要的波峰B；时间参数T，为实际撷取波形的时间长度。透过以上设定机制，66205数位功率表可量测到C点的波峰电流，在实际应用上可以避开待测物输入端X电容造成的效应，可侦测到有缓开机(Soft-start)的真正浪涌电流。

同步讯号源功能

选择电压讯号当作同步讯号：当电压讯号的失真程度会小于电流，且更稳定于电流，因此选择电压当作同步讯号源。 选择电流讯号当作同步讯号：当电流讯号的失真程度会小于电压，虽然电流讯号上仍含有少量的高频讯号，可搭配频率滤波器更准确量测同步讯号源的频率，因此选择电流当作同步讯号源。

高电压(HV)量测功能

若有高电压量测需求时，66205可搭配选购配件A662012以符合最高电压1200V量测需求，频率范围(DC, 47~63Hz)。

外部分流器功能

若UUT的最大电流超出66205功率表的最大量测范围时，可选择外部分流器(external shunt)与功率表搭配量测。设定external shunt的电阻值，设定范围可从0.0001m∼99.999Ω，请注意external shunt可应用于AC及DC电流量测。

电流转换器CT功能

当量测电流大于66205的30A电流量测范围时，可以使用CT功能为量测电流的替代方法。CT功能可以支持CT或DCCT产品。请注意CT仅可应用于交流电流量测，DCCT可支持交流和直流电流量测。

66200系列电脑图形化介面软体

66200系列功率表提供单机软体，让使用者透过USB、GPIB或LAN介面在电脑上控制及读取资料，还可观察电压电流波形、记录随时间变化的关系图，及设定参数及时间，将长时间量测值储存至档案后供分析。此软体也支援IEC 61000-3-2谐波电流限制测试之法规前测 (Pre-Compliance)，允许使用者确认UUT是否符合谐波电流限制值要求。另外电源效率测试软件，整合66205功率表、电子负载及交流电源，可依照节能规范简单设定后，即可自动按法规步骤进行测试，并产生报告，相当适用于研发或品保验证。

台湾Chroma Model 66205数位功率表技术参数
