选型表

型号	MiniPCIeCAN-II	MiniPCIeCAN-2E-U

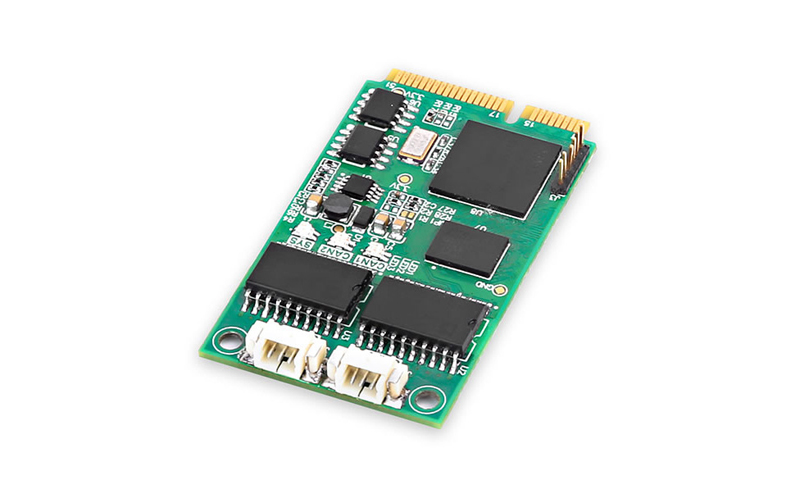

实物图
特色功能	与USBCAN-II相同操作方式	与USBCAN-2E-U相同操作方式
CAN路数	2路	2路
接口形式	卡座引出DB9接口	卡座引出DB9接口
电气隔离	√	√
工业级	√	√
数据接收能力	14000帧/秒（每路）	14000帧/秒（每路）
数据发送能力	4000帧/秒（每路）	4000帧/秒（每路）
Windows系统驱动	支持	支持
Linux系统驱动	支持	-
CANopen与J1939协议分析	配套ZCANPRO软件支持，DBC解码
飞思卡尔芯片CAN升级固件	支持	-
120欧终端电阻	可插拔	可插拔

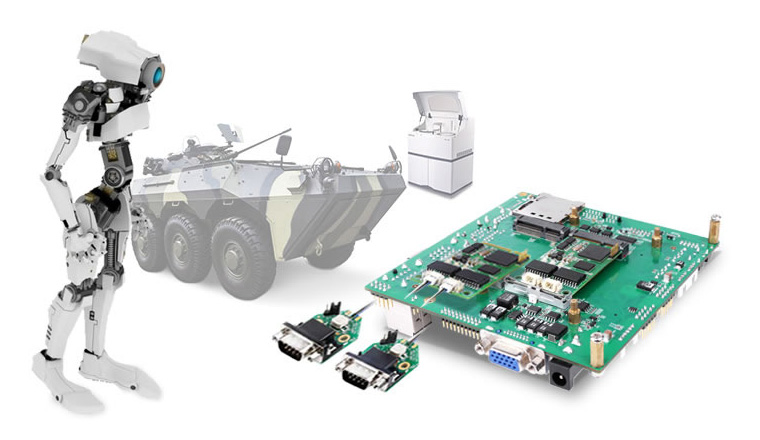

成熟方案、运行稳定

MiniPCIeCAN系列采用致远电子成熟的USBCAN卡技术，通讯性能极为突出，运行非常稳定。特别适合于作为嵌入式工控板、无风扇工控机等扩展CAN接口使用。

2通道2500VDC电气隔离CAN接口

静电等级接触放电±6KV

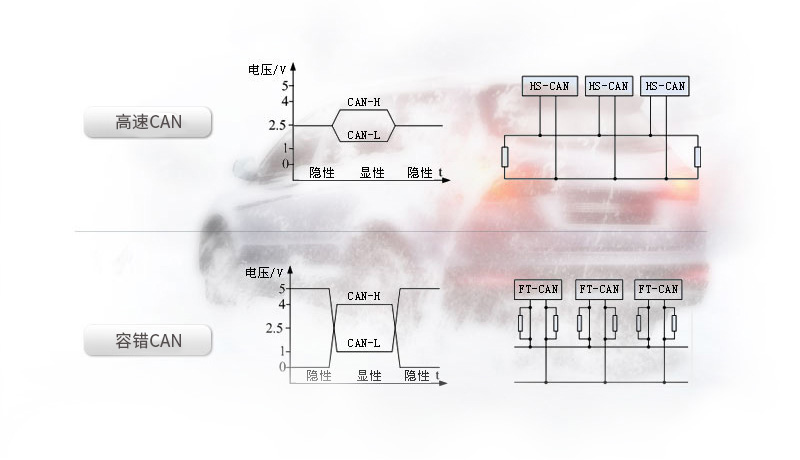

CAN协议完全符合CAN 2.0B规范，兼容CAN 2.0A符合ISO 11898-1/2/3

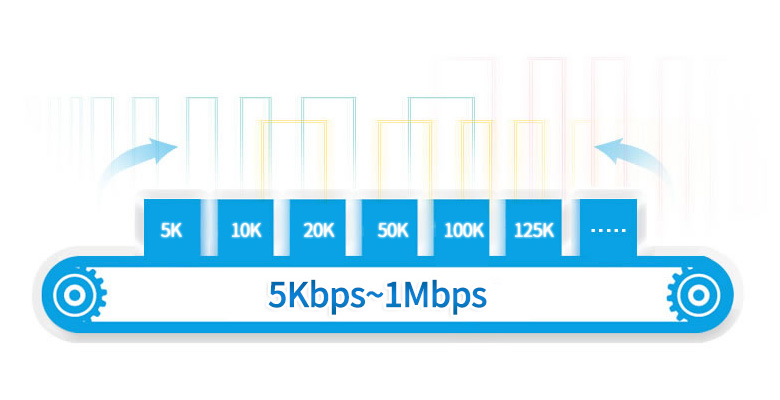

CAN波特率可编程任意设置，范围在5Kbps～1Mbps之间

13万帧缓冲，不丢帧才是硬道理

任意波特率下满负载接收能力，13万帧缓冲，不丢帧才是硬道理

支持各类开发环境

高效易用的二次开发函数，可支持各类开发环境，如VC、C#、Labview、LINUX等

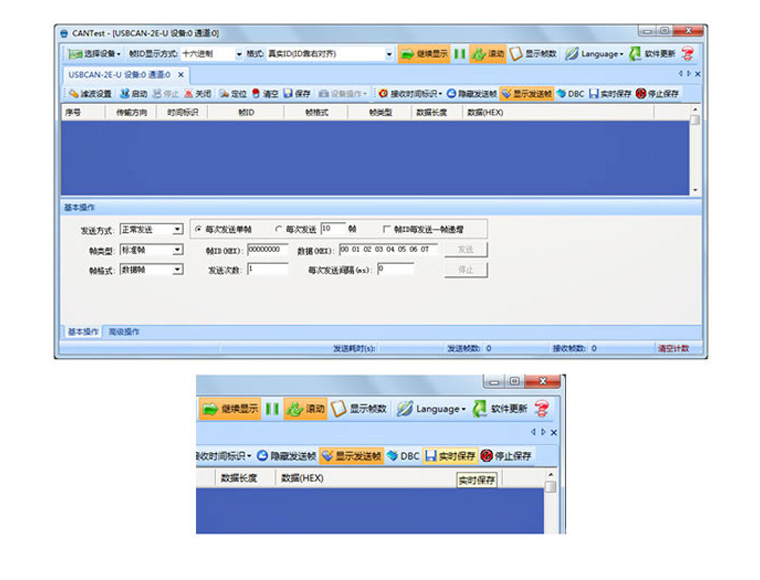

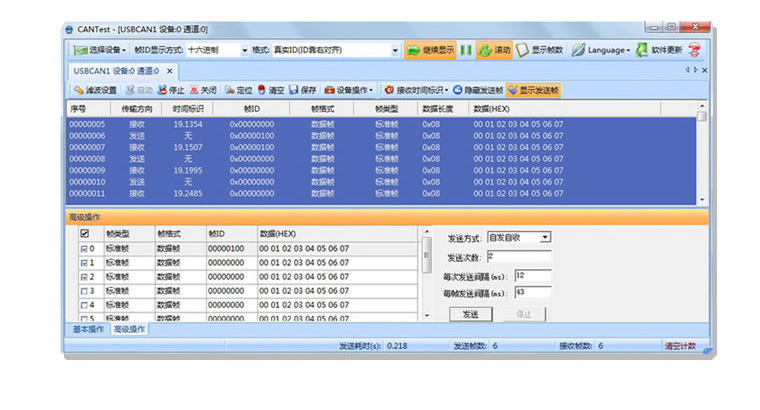

强大的测试分析软件CANtest

1．选择设备波特率、通道号、工作模式启动CAN卡

2．启动后自动接收，基本操作满足单帧发送，可设置连续保存满足长时间测试要求

3．高级操作可预定义100帧，并且可设置发送次数与间隔

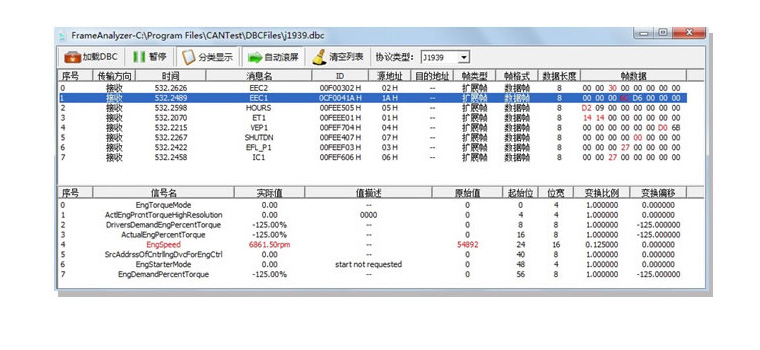

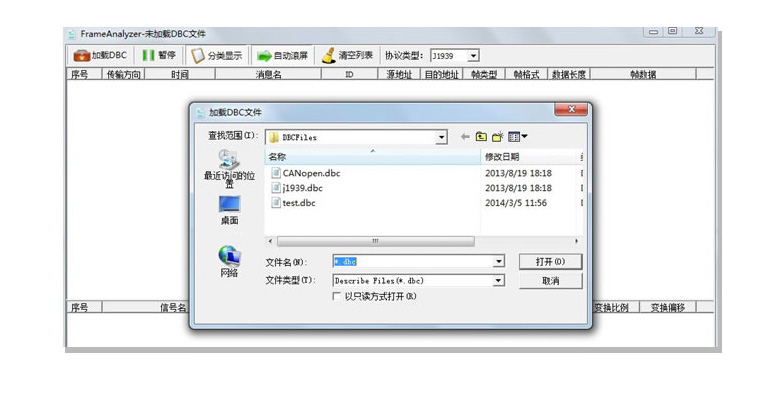

4．可加载车载DBC文件、CANopen协议、J1939协议

5．支持国网充电桩与电动汽车BMS通讯协议解析，显示方式支持分类刷新

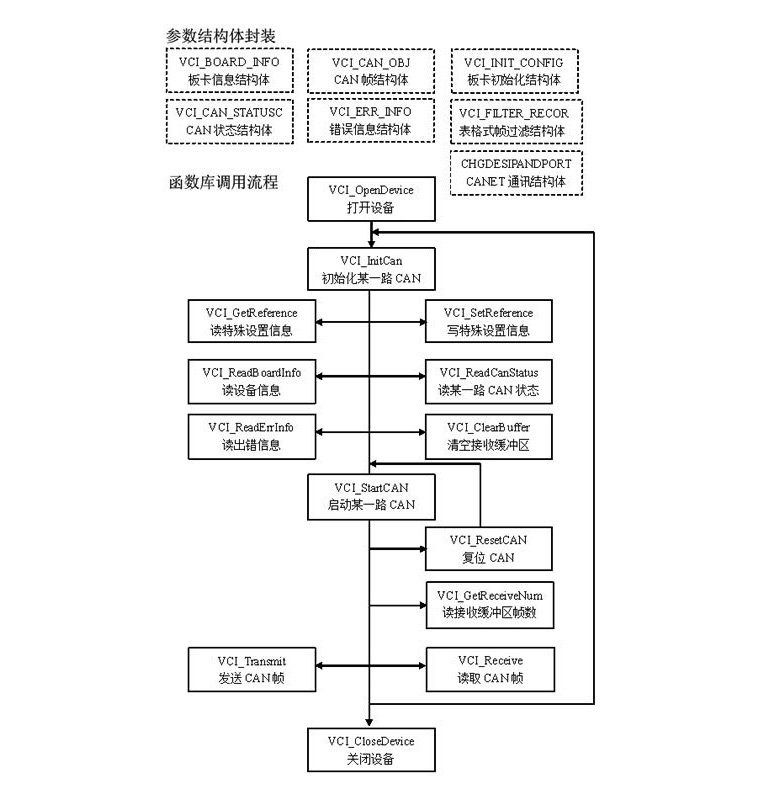

二次开发函数库

致远电子所有的CAN接口卡均使用同一套上位机二次开发函数库（支持VC、VB、C#、LINUX、Labview、LabWindows、Delphi7等主流开发环境），用户只需修改设备类型即可实现不同接口的无缝切换：

丰富的汽车电子专用高层协议二次开发库

用户可直接加载UDS/OBDII/15765等汽车电子专用协议二次开发库，协助完成零部件测试检修。

规格参数

• 与工控机接口：采用标准MiniPCIe接口；

• 与工控机通讯方式：MiniPCIe接口中的USB2.0管脚；

• 供电方式：采用MiniPCIe接口3.3V供电，功耗200mA；

• CAN通道数：2通道隔离CAN接口；

• CAN TTL信号可切换为第二功能IO，方便自行设计CAN收发电路；

• CAN同时支持CAN2.0A和CAN2.0B协议，符合ISO/DIS 11898-1/2/3标准；

• CAN波特率：可编程任意设置，范围在5Kbps～1Mbps之间；

• 最高帧流量：单通道可高达14000帧/秒（1M波特率、标准远程帧）；

• CAN通道采用电磁隔离、DC/DC电源隔离，隔离电压：2500VDC；

• CAN接口EMC等级：接触放电±4KV，群脉冲±1KV；

• 支持Win2000、WinXP、Win7、Win8操作系统及Linux2.4、Linux2.6操作系统；

• 可以用在有安全防爆需求的环境中；

• 安装方式：标准MiniPCIe卡槽，体积小巧，即插即用；

• 工作温度-40~85℃；

• 标准MiniPCIe板卡尺寸30mm（宽）* 50.95mm（长）。

CAN接口形式：

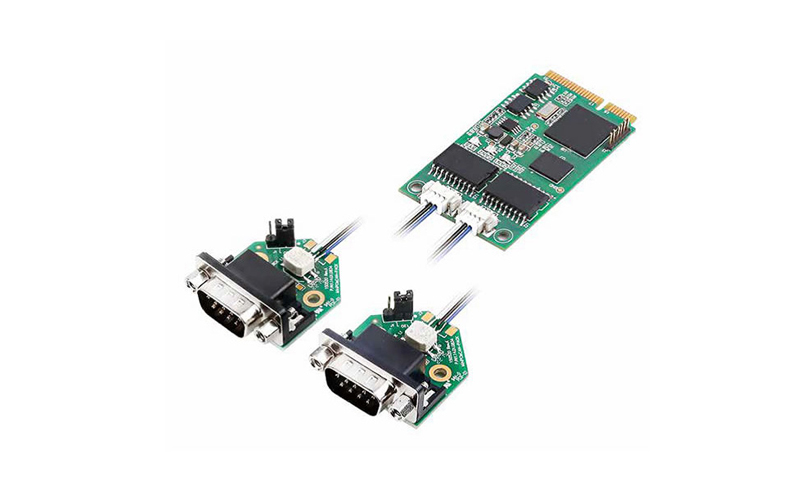

通过抗震端子引出的DB9接口内置跳线选择120欧终端电阻

端口	引脚	名称	功能
	1	NC	未用
	2	CAN_L	CAN_L信号线接头
	3	CAN_GND	CAN隔离后的地，可不接
	4	NC	未用
	5	SHIELD	屏蔽线接头（FG）
	6	CAN_GND	CAN隔离后的地，可不接
	7	CAN_H	CAN_H信号线接头
	8	NC	未用
	9	NC	未用

MiniPCIe接口定义：

端口	引脚编号	信号名称	说明
	1	nWAKE	nWAKE信号/默认上拉
	22	nRESET	nRESET信号/未使用
	17	TD0_REV	CAN0 TXD第二功能IO*
	19	RD0_REV	CAN0 RXD第二功能IO*
	37	TD1_REV	CAN1 TXD第二功能IO*
	39	RD1_REV	CAN1 RXD第二功能IO*
	36	USB_D-	USB_D-
	38	USB_D+	USB_D+
	2、24、52	3.3V	电源
	9、15、18、21、26、27、29、34、35、40、50	GND	地

*第二功能引脚切换说明

当需要自行设计CAN收发电路或者提高CAN信号线防护等级时，可以考虑将CAN信号第二功能引脚TTL信号通过Mini PCIe保留引脚接入底板，自行设计CAN收发电路，提高了系统的灵活性。

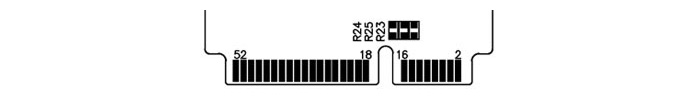

CAN信号第二功能引脚切换通过R24切换。R24默认焊接，系统采用默认的板载CAN隔离收发器，当R24去掉时，系统上电时自动启用CAN信号第二功能引脚。

配件清单

配件清单仅供参考，请以实物为准
