选型表
| 型号 | CANCOM-100IE+ | CSM300 | CSM100 | CSM100V33 | CSM100T |
|---|---|---|---|---|---|
| 实物图 |  |  |  | |  |
| 特色 | 金属外壳 | 嵌入式模块 超小型芯片化灌封 | 嵌入式模块 超小型芯片化灌封 | 嵌入式模块 超小型芯片化灌封 | 嵌入式模块 超小型芯片化灌封 |
| 供电电压 | 9~26V | 5V | 5V | 3.3V | 5V |
| CAN路数 | 1路 | 1路 | 1路 | 1路 | 1路 |
| CAN波特率 | 5K～1Mbps | 5K～1Mbps | 5K～1Mbps | 5K～1Mbps | 5K～1Mbps |
| 串行接口 | RS232/485/422软件选择 | TTL电平UART/SPI | TTL电平UART | TTL电平UART | TTL电平UART |
| 串口波特率 | 600~230400bps | 300～921600bps | 600～460800bps | 600～460800bps | 600～460800bps |
| SPI接口波特率 | - | 0～1.5M | - | - | |
| 配置接口 | 固定使用RS232 | UART/SPI | UART | UART | UART |
| 电气隔离 | √ | √ | √ | √ | √ |
| 工业级 | √ | √ | √ | √ | √ |
| 数据接收能力 （每路） | 1200帧/秒 | 400帧/秒 | 400帧/秒 | 400帧/秒 | 400帧/秒 |
| 数据发送能力 （每路） | 1200帧/秒 | 400帧/秒 | 400帧/秒 | 400帧/秒 | 400帧/秒 |
| 接口卡格式转换 | 支持 | - | - | - | - |
| 透明转换 | 支持 | 支持 | 支持 | 支持 | 支持 |
| 透明带标示符转换 | 支持 | 支持 | 支持 | 支持 | 支持 |
| Modbus格式转换 | 支持 | - | - | - | - |
| 自定义包头包尾 | - | 支持 | - | - | - |
| 120欧终端电阻 | 外置 | 外置 | 外置 | 外置 | 外置 |
| 尺寸 | 95mm*87.5mm*26mm | 31.8mm*20.3mm*6.5mm | |||

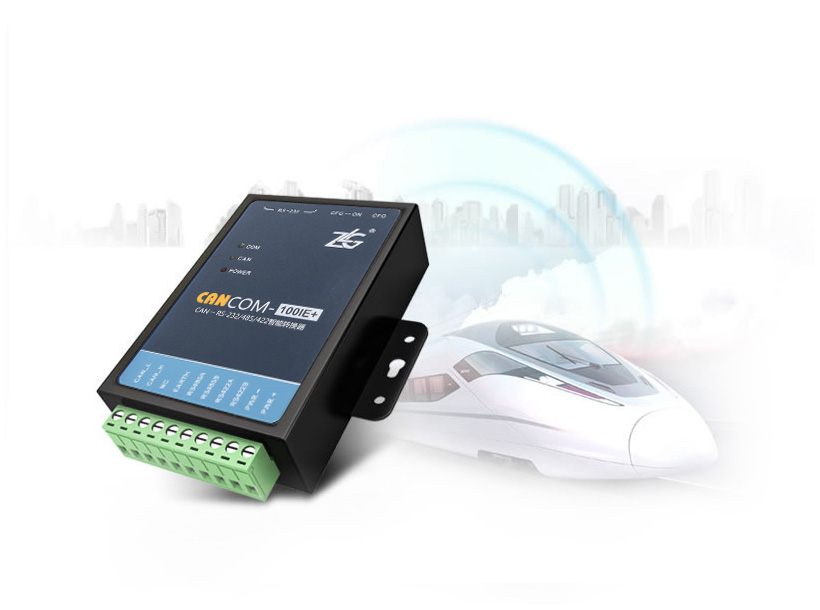

稳定可靠，应用广泛
致远电子CANCOM-100IE+以及CSM100系列产品均经过严酷的实践验证，稳定可靠，目前已经广泛应用于高速铁路、地铁、医疗、航空航天、楼宇安防、电梯控制、衡器等场合。

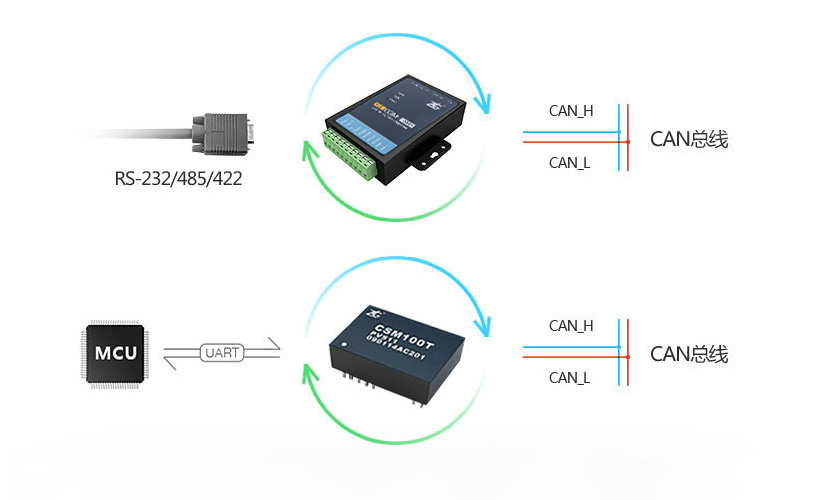

操作CAN-bus如同操作串口一样方便
您不需要了解与CAN-bus有关的任何知识，操作CAN-bus就如同操作串口一样方便。
CAN波特率可编程任意设置1Mbps之间
CAN波特率可编程任意设置，范围在5Kbps～1Mbps之间

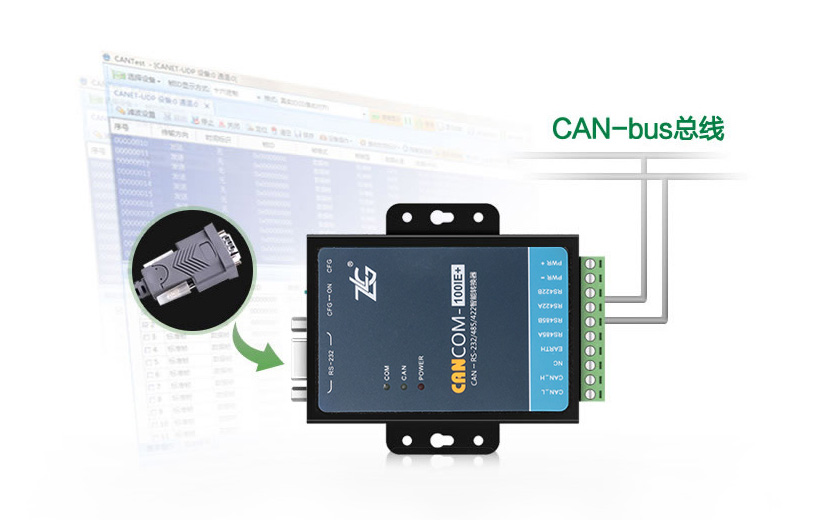

CANCOM-100IE+支持RS-232/485/422串行通讯
集成1路3线式RS-232通讯接口，集成1路2线式RS-485通讯接口，集成1路4线式RS-422通讯接口，可通过配置软件设定转换器工作方式。通讯速率在600~230400bps之间可设定。

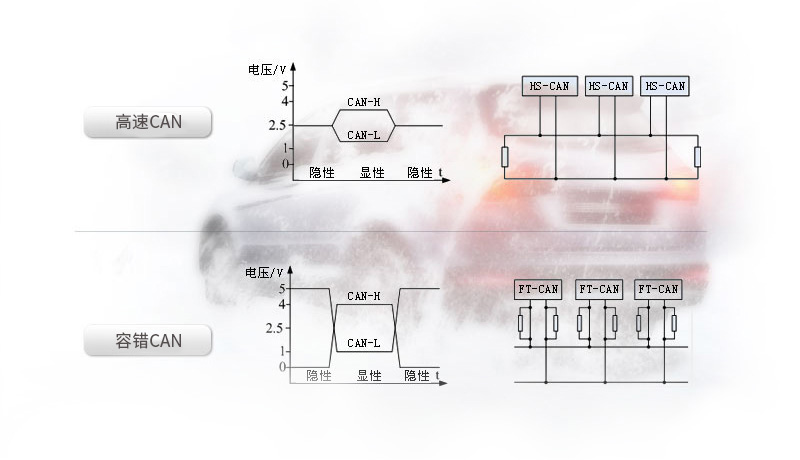

符合CAN 2.0B规范
CAN协议完全符合CAN 2.0B规范，兼容CAN 2.0A，符合ISO 11898-1/2 。用户可以通过选配CANBridge-1054，支持ISO11898-3的容错CAN标准。
2通道2500VDC电气隔离
2通道2500VDC电气隔离CAN接口，静电等级接触放电±8KV，可以用在有安全防爆需求的环境中。

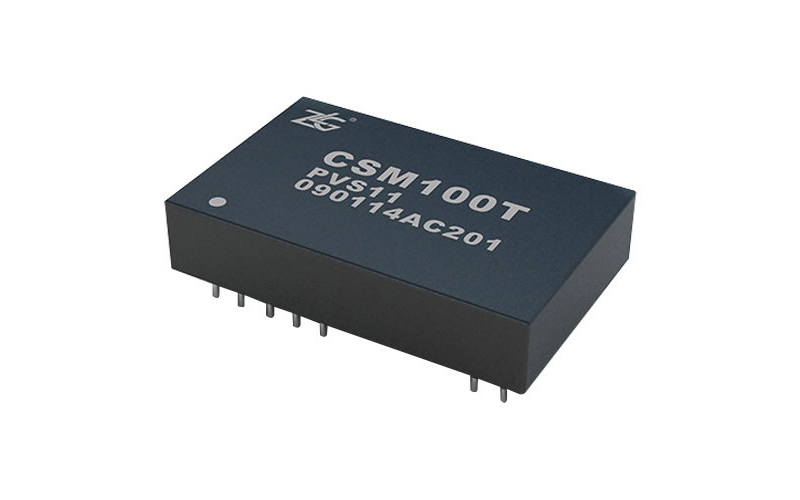

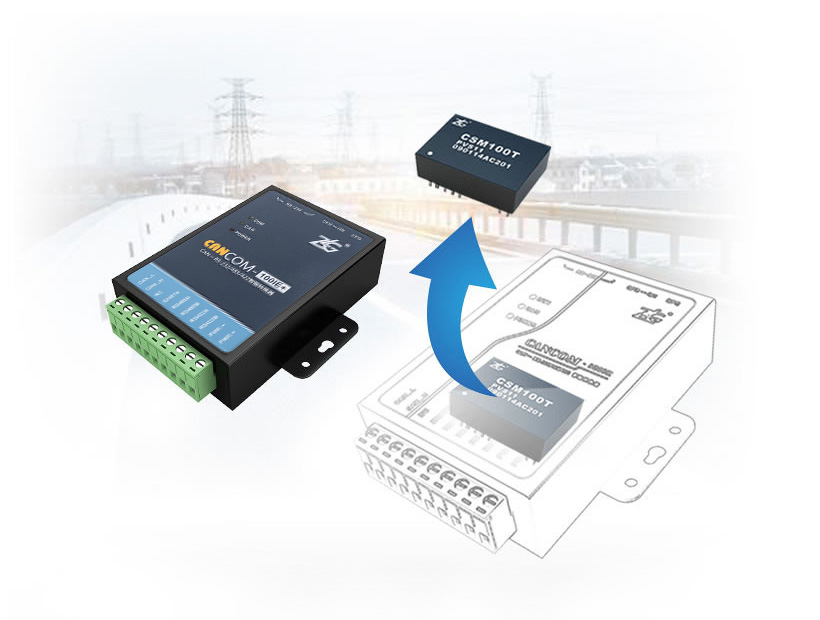

可提供嵌入式功能模块CSM100
可提供嵌入式功能模块CSM100，便于用于嵌入到设备中。

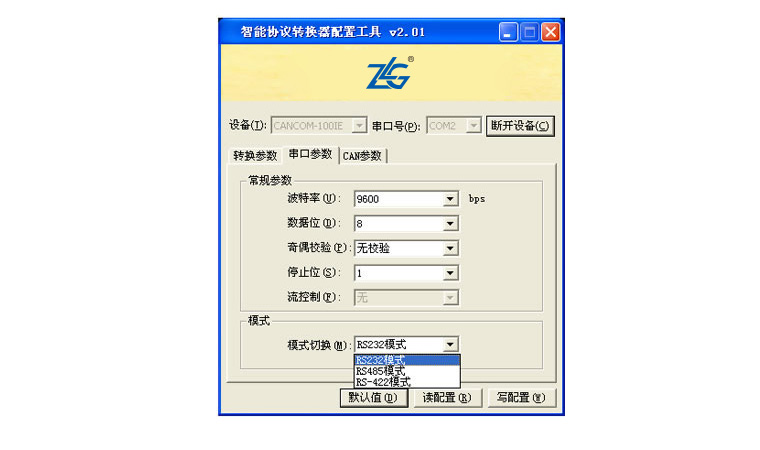

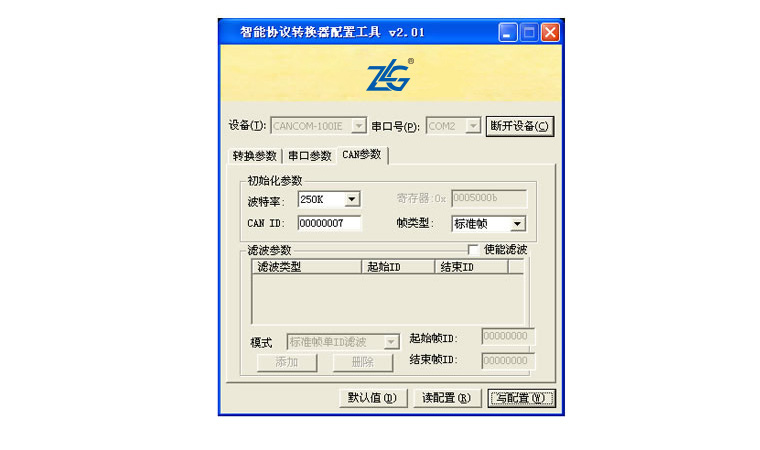

配置软件
转换参数：配置转换模式、转换方向、转发信息、转发规则
串口参数：配置串口波特率等参数、转换模式（RS232/485/422）
CAN参数：配置CAN波特率、帧类型、帧过滤（选择性接收）
规格参数
CAN接口：采用OPEN2接口方式（CANH、CANL）；
RS-232接口：标准DB9接口方式（TXD、RXD、GND）；
RS-485接口：OPEN2接口方式（RS485A、RS485B）；
RS-422接口：OPEN4接口方式（RS422T+、RS422T-、RS422R+、RS422R-）；
CAN通道采用电磁隔离、DC/DC电源隔离，隔离电压：2500VDC ；
CAN接口EMC等级：接触放电±4KV，群脉冲±500V；
最高帧流量：单通道可高达1200帧/秒（1M波特率、标准数据帧）；
RS485/422通道采用电磁隔离、DC/DC电源隔离，隔离电压：2500VDC ；
同时支持CAN2.0A和CAN2.0B协议，符合ISO/DIS 11898-1/2/3标准；
CAN波特率：可编程任意设置，范围在5Kbps～1Mbps之间；
CANCOM-100IE+集成1路3线式RS-232通讯接口，集成1路2线式RS-485通讯接口，集成1路4线式RS-422通讯接口，可通过配置软件设定转换器工作方式。通讯速率在600~230400bps之间可设定；
CAN与RS485/422接口端可安装外置式120欧终端电阻；
安装方式：可选标准DIN导轨安装或简单固定方式；
可以用在有安全防爆需求的环境中；
工作电压；+9V~+26V ；
工作温度；-40℃~+85℃；
存储温度：-40℃～+85℃；

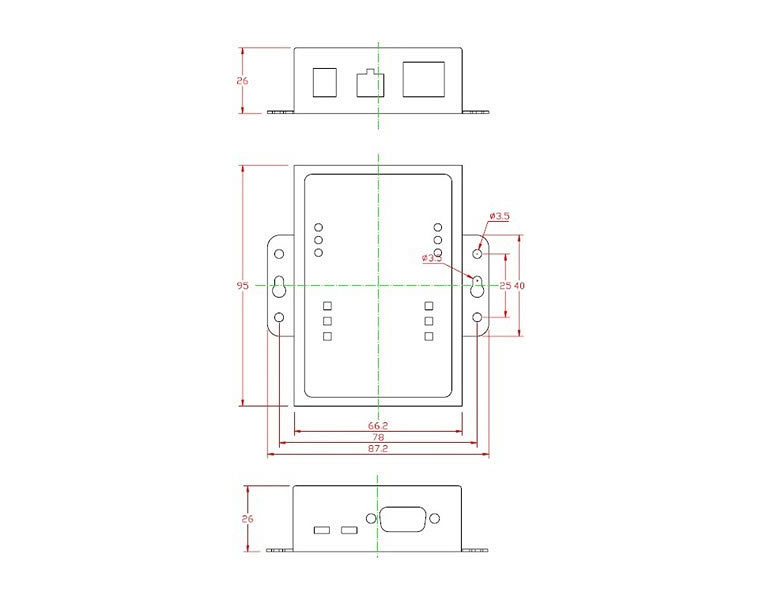

CANCOM-100IE+物理尺寸：95mm*87.5mm*26mm；
安装方式：可选标准DIN导轨安装或简单固定方式。
| 端口 | 引脚号 | 引脚名称 | 引脚含义 |
|---|---|---|---|
 | 1 | -- | 无连接 |
| 2 | TXD | RS232数据发送端 | |
| 3 | RXD | RS232数据发送端 | |
| 4 | -- | 无连接 | |
| 5 | GND | 信号地 | |
| 6 | -- | 无连接 | |
| 7 | -- | 无连接 | |
| 8 | -- | 无连接 | |
| 9 | -- | 无连接 |
| 端口 | 引脚号 | 引脚名称 | 引脚含义 |
|---|---|---|---|
 | 1 | CAN_L | CANL信号线连接端 |
| 2 | CAN_H | CANH信号线连接端 | |
| 3 | NC | 空 | |
| 4 | EARTH | 大地 | |
| 5 | RS485A | 差分正电平RS485A(422-R+) |
