CANScope总线综合分析仪系列应用CANScope总线综合分析仪强大的分析软件，配合《CAN总线故障诊断与解决(专家版）》的“十步法排查CAN总线故障”指导，用户可以轻松准确地排查和预防95%以上的CAN总线问题，同时用户可以获得致远电子CAN总线专家的悉心指导和上门服务，解决全部的CAN总线问题。CAN-bus总线故障排查与解决的利器
咨询电话：400-838-1718

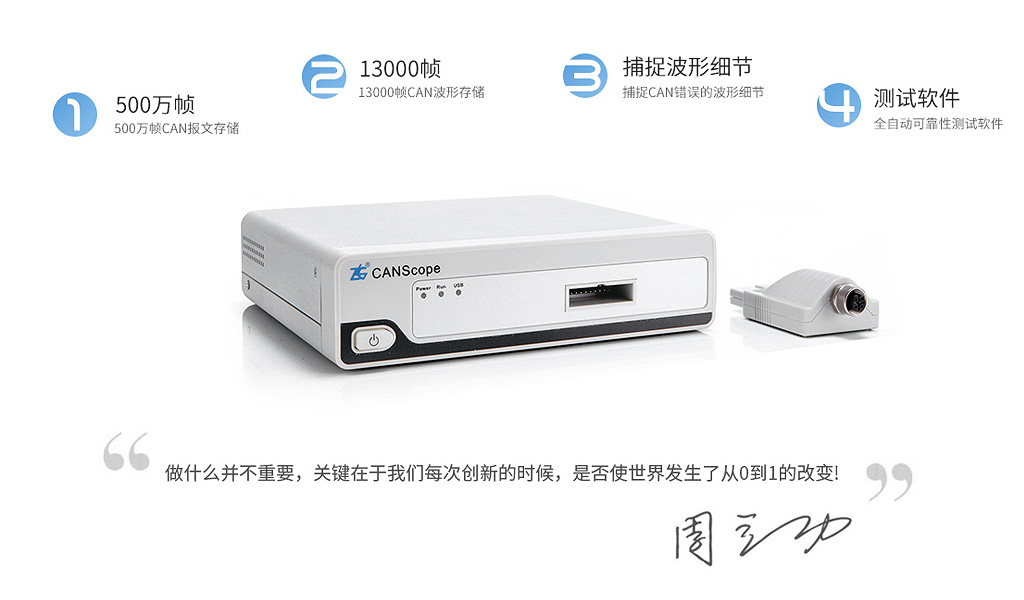

CANScope总线综合分析仪系列
应用CANScope总线综合分析仪强大的分析软件，配合《CAN总线故障诊断与解决(专家版）》的“十步法排查CAN总线故障”指导，用户可以轻松准确地排查和预防95%以上的CAN总线问题，同时用户可以获得致远电子CAN总线专家的悉心指导和上门服务，解决全部的CAN总线问题。
CAN-bus总线故障排查与解决的利器

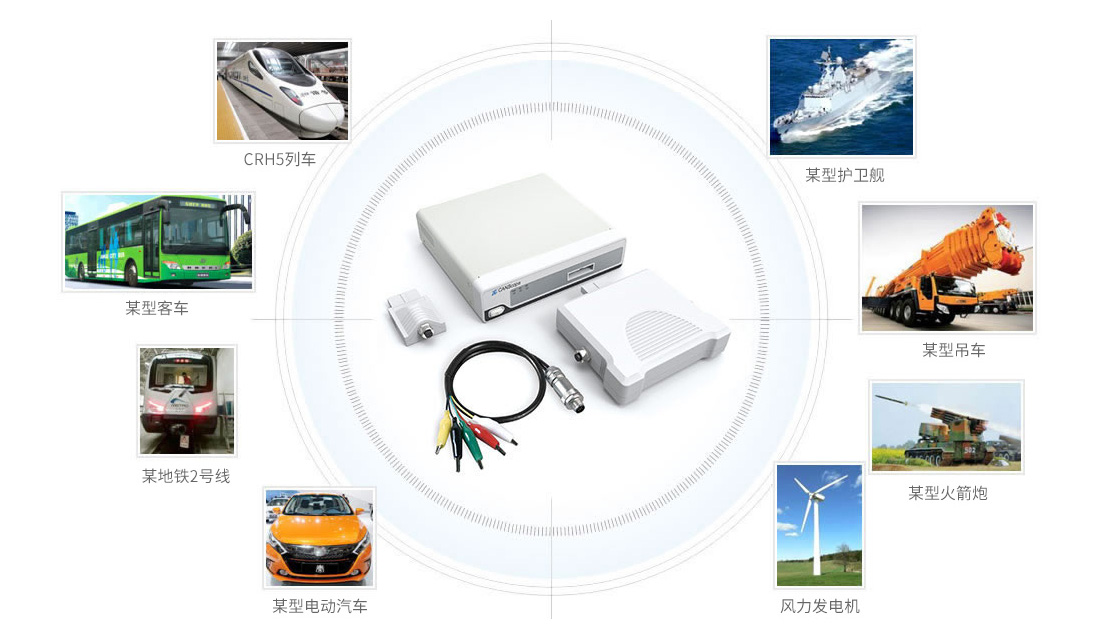

目前已经成功为高速铁路、地铁、医疗、工程机械、航空航天、楼宇安防、电梯控制、煤矿安全等场合排除各种故障。

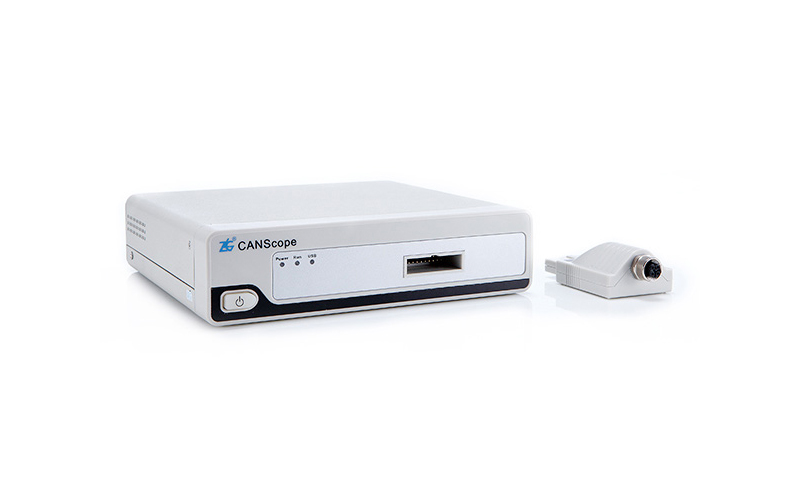

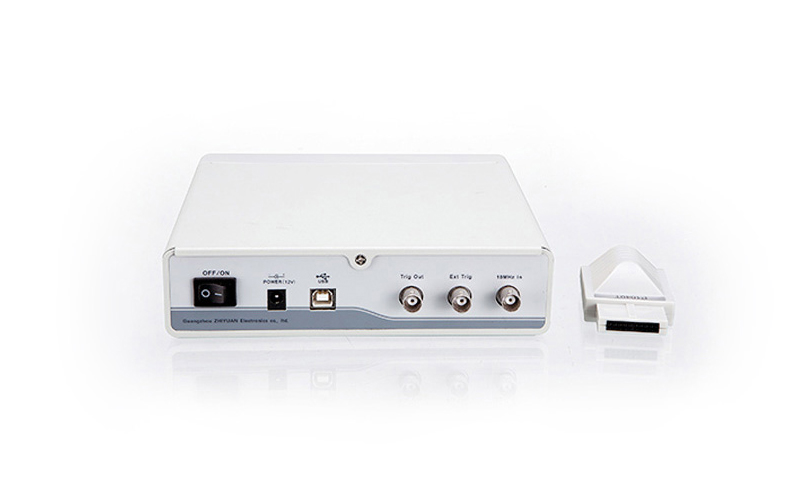

CAN-bus数模综合分析工具——CANScope分析仪系列
强大的分析软件
可以对波形进行眼图分析、FFT分析、信号质量分析等

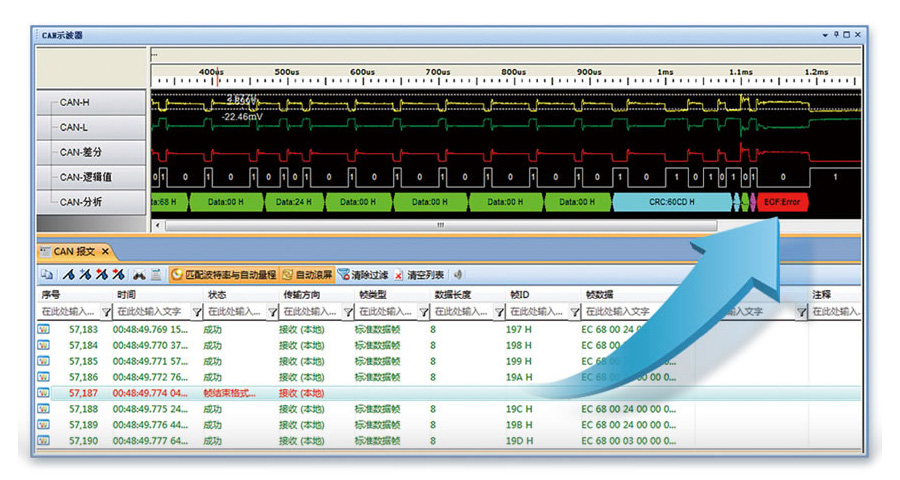

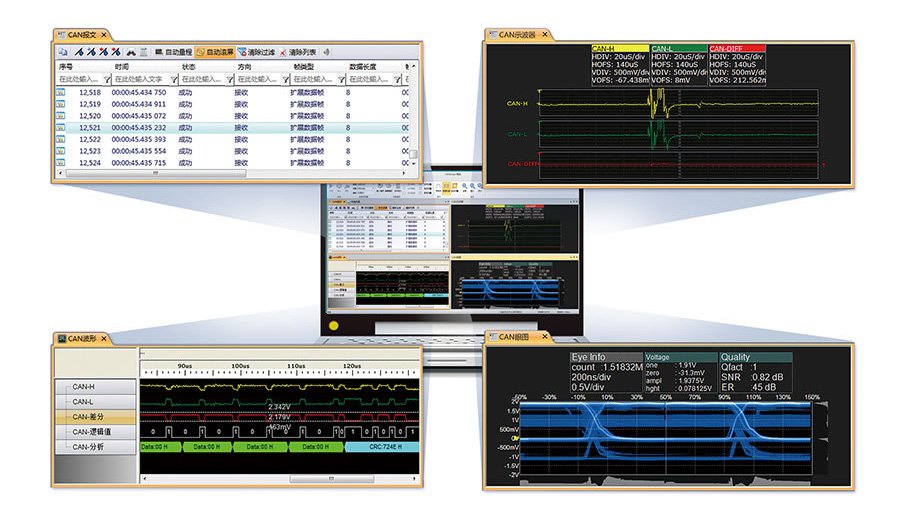

数据波形同步接收+对应查看
独特的数据波形同步接收+对应查看方式，轻松找到故障原因

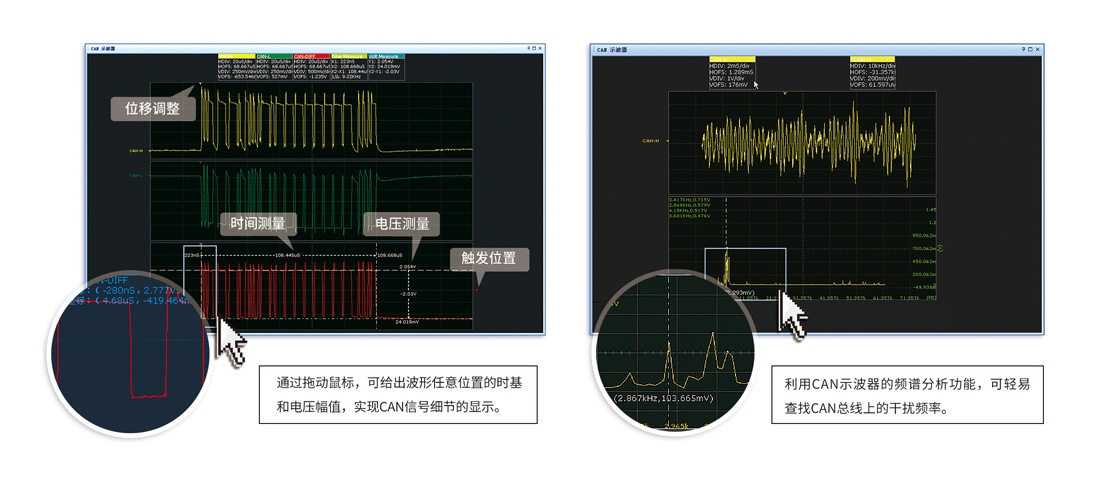

示波器界面
CANScope 集成100MHZ 实时示波器，开机后即可自动进行匹配波特率。可以对CANH，CANL，CAN 差分进行分别测量。获得位宽、 幅值、过冲、共模电压等等常规信息。另外还能对波形进行实时傅里叶变换（FFT），将不同频率的信号分离出来，从而实现发现干扰源的目的。

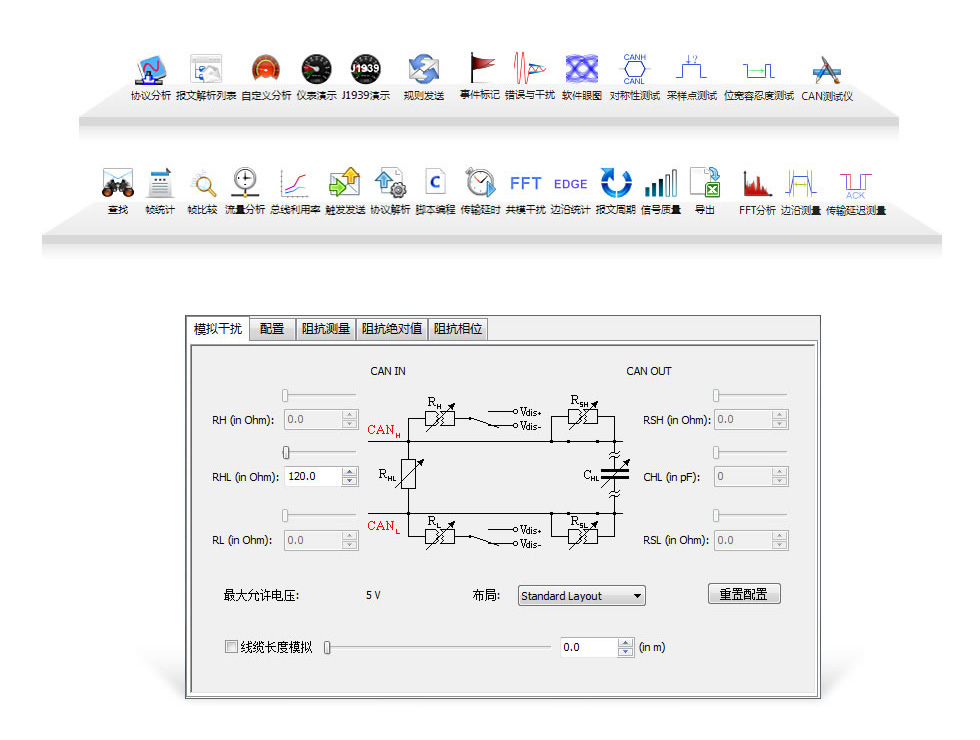

集成丰富的软件插件

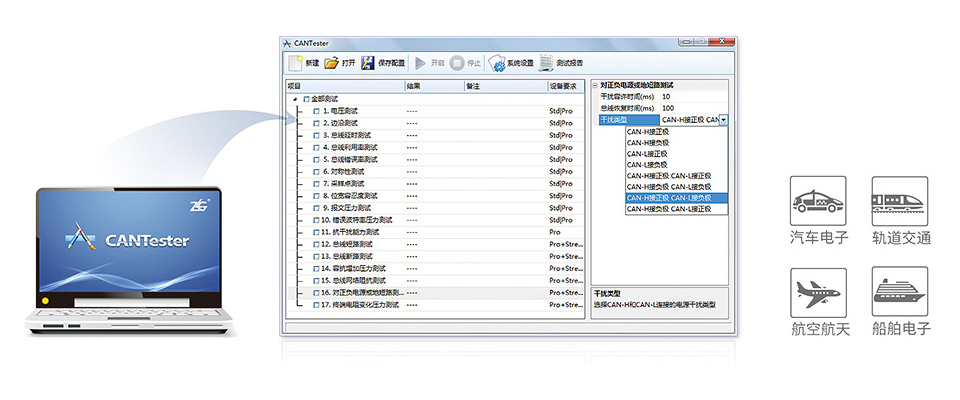

全自动CAN可靠性评测软件
基于汽车电子、轨道交通、航空航天、船舶电子等行业的要求，集成信号测试、故障定位、压力可靠性测试，一站式解决CAN 的所有问题。
配套详尽的故障排查与节点标定资料

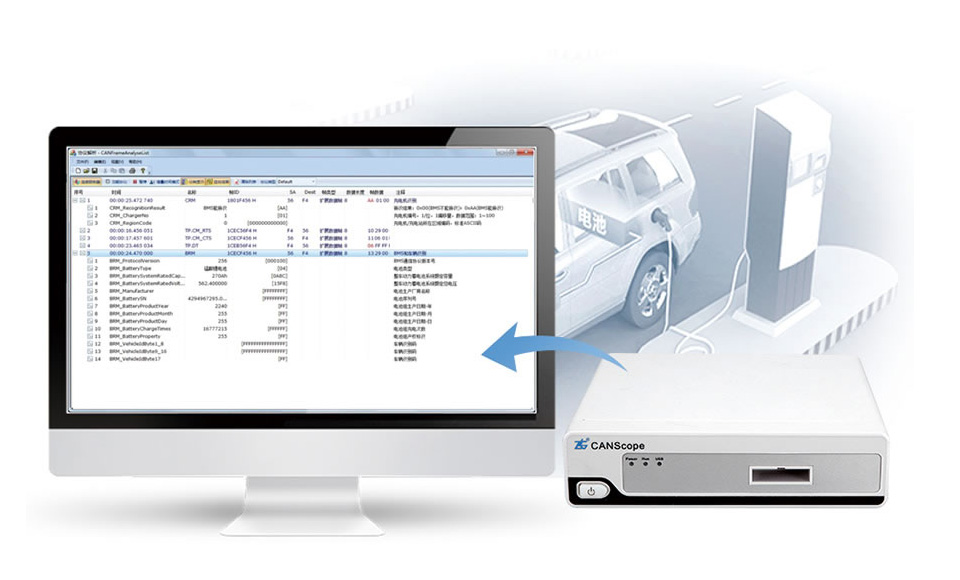

支持车载DBC解码、CANopen、J1939协议、国网充电桩与BMS协议分析

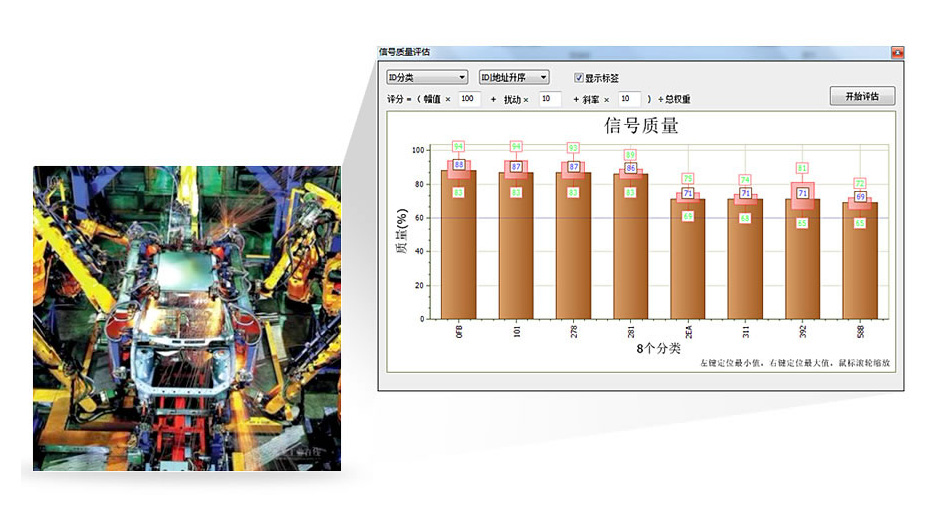

信号质量综合分析软件
是我们给上海通用汽车做的节点信号质量测试软件，也可以通过分析每个焊接机器人CAN节点发出的波形，自动对其的最小电压幅值、最大电压幅值、信号幅值、波形上升沿时间、波形下降沿时间、信号时间进行综合“评分”，然后通过柱状图来直观显示出每个CAN帧ID的信号质量。便于出厂和日常维护检修。
符合CAN 2.0B规范，兼容CAN 2.0A，符合ISO 11898-1/2
CAN协议完全符合CAN 2.0B规范，兼容CAN 2.0A，符合ISO 11898-1/2。
用户可以通过选配容错CAN（低速CAN）或者单线CAN适配头，支持ISO11898-3标准。
| 特性 | 高速CAN | 容错CAN |
|---|---|---|
| 数据链路层标准 | ISO11898-1 | ISO11898-1 |
| 物理层标准 | ISO11898-2 | ISO11898-3 |
| 总线数目 | 2（双绞线） | 2（双绞线） |
| 总线最大速率 | 1 Mbps | 125kbps |
| 总线通信信号 |  |  |
| 总线拓扑结构 |  |  |
| 总线特征 | 低成本的现场总线 极高的总线利用率 可靠的错误处理和检错机制 节点错误不影响整个网络通讯 多主结构依据优先权进行总线访问 通讯截止支持双绞线、同轴电缆或光纤 | 更安全的现场总线 节约总线驱动力，降低功耗 引下线的长度不再受限制 一对导线上的对称信号传输 可以检测和处理各种短路和中断 可以在一条导线上进行非对称数据传输 |
| 汽车应用 | 发动机管理、主体总线、车体电子、乘员舒适系统 | 车体电子、车门与车顶节点、乘员舒适系统、座位节点 |
现场故障排查(一)

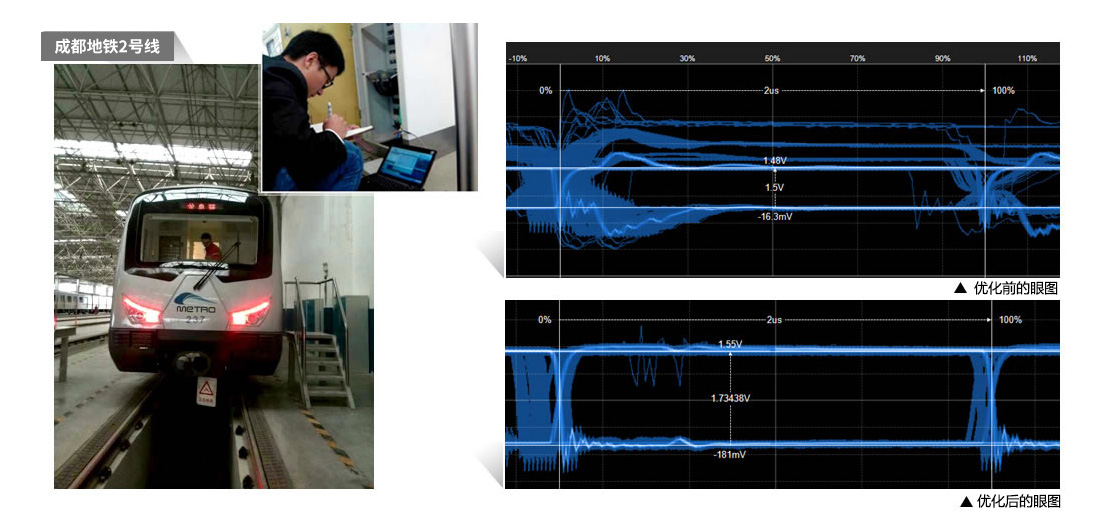

成都地铁2号线CAN通讯质量优化

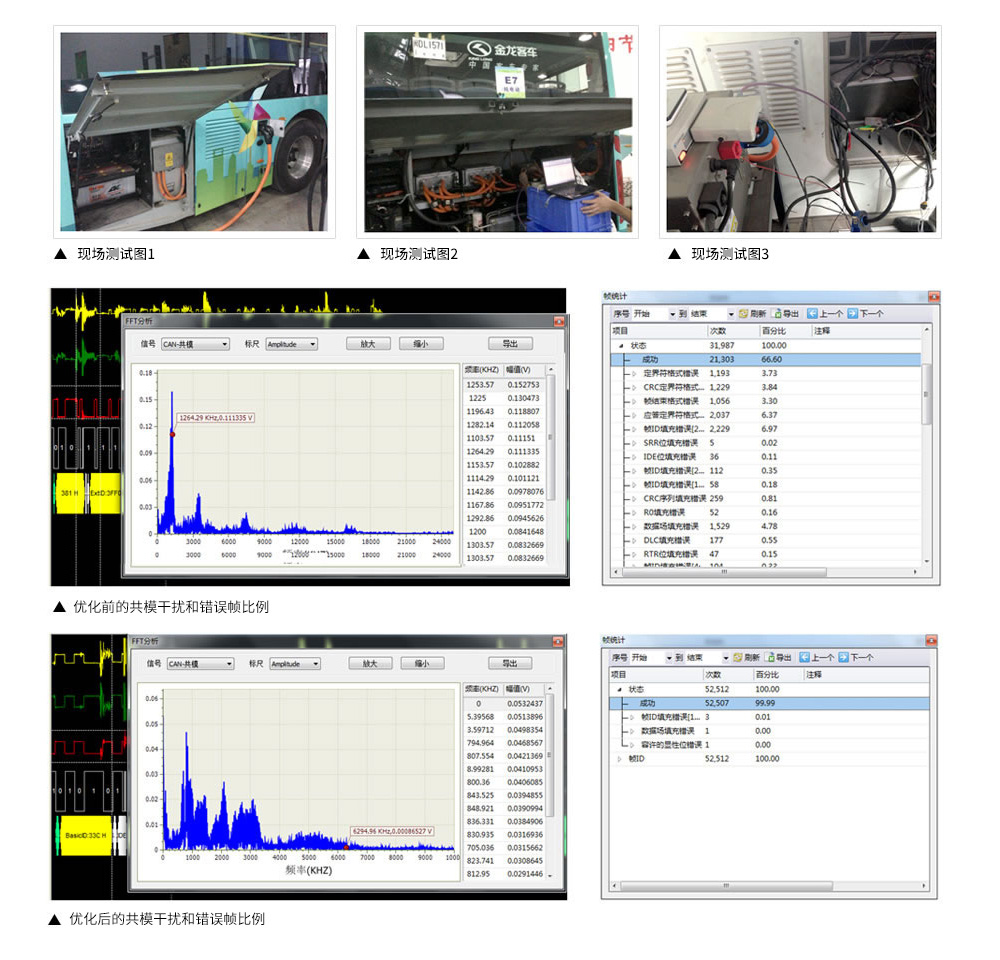

现场故障排查(二)

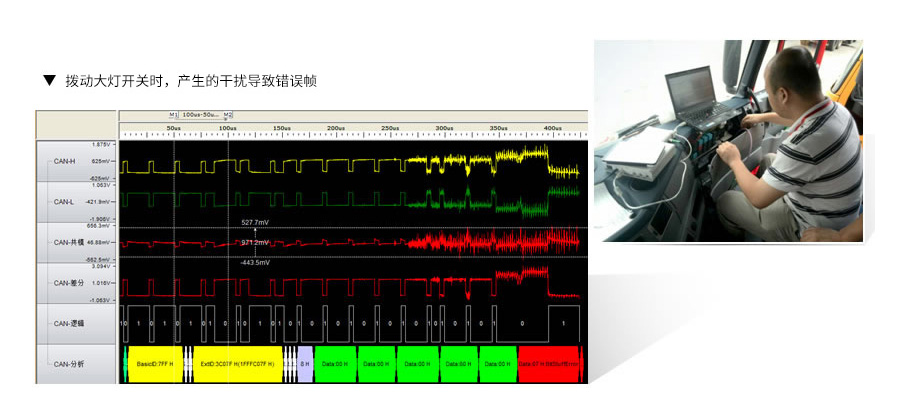

新能源客车干扰故障排查与整改
现场故障排查(三)
某机场气象雷达故障排查
现场故障排查(四)

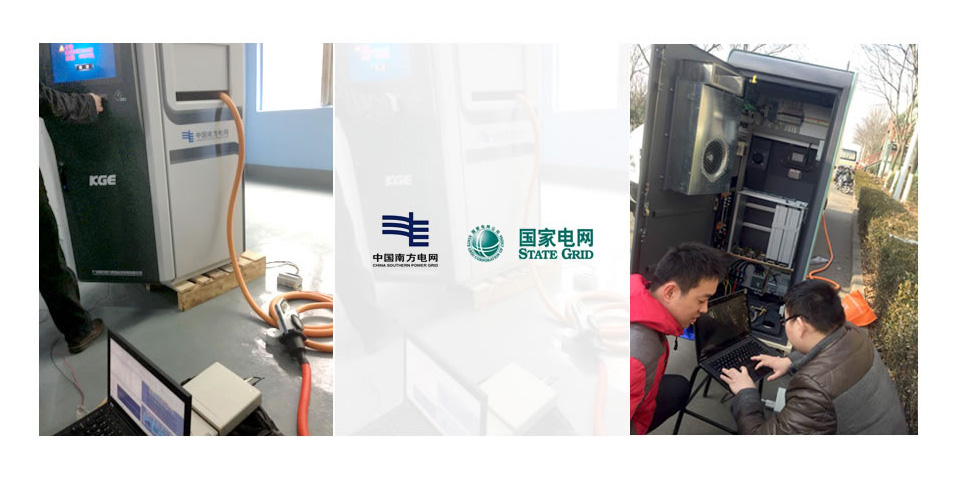

某电网公司充电桩故障排查
现场故障排查(五)

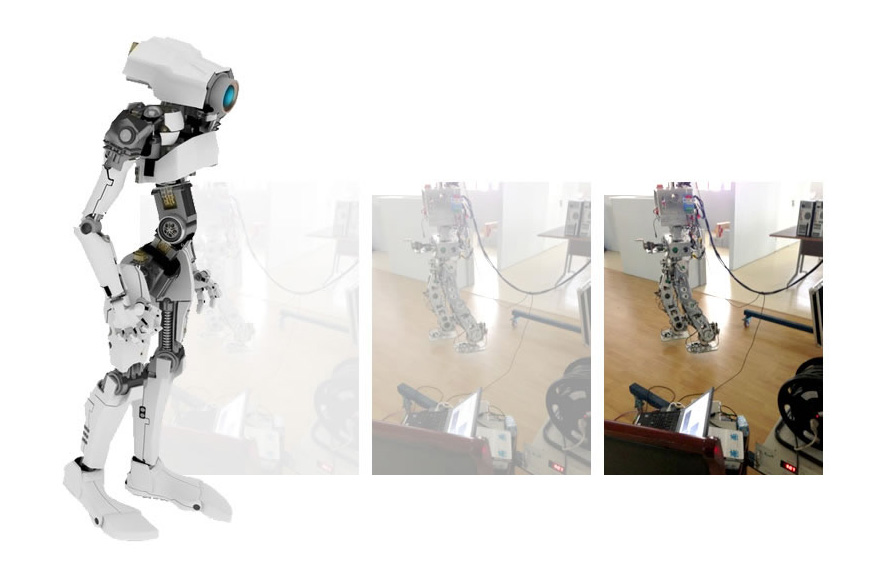

某机器人研究所CAN通讯测试
现场故障排查(六)
某重型卡车CAN通讯“体检”
CANScope成功应用客户榜
轨道交通
煤矿行业
航空航天
船舶电子
汽车电子
电力行业
电梯行业 医疗设备 工程机械
规格参数
| 名称 | CANScope-Pro（专业版） | CANScope-Standard（标准版） |
|---|---|---|

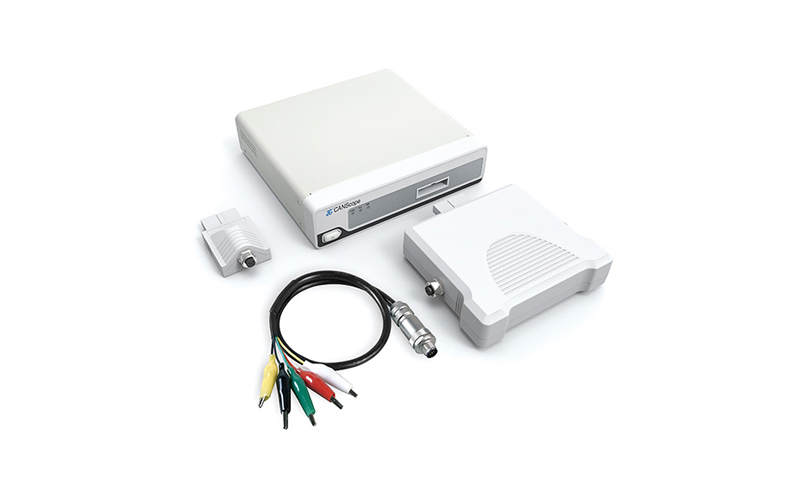

| 硬件 | 1、M12型5芯标准CANbus通信线缆（1条） 2、耐用2mm测试勾（最大支持2mm线缆）（5个） 3、鳄鱼夹DC电源线（1个） 4、交流电源适配器（1个） 5、P1040T高速CAN总线收发头（1个） 6、P8251T低速CAN总线收发头（1个） | 1、M12型5芯标准CANbus通信线缆（1条） 2、耐用2mm测试勾（最大支持2mm线缆）（5个） 3、鳄鱼夹DC电源线（1个） 4、交流电源适配器（1个） 5、P1040T高速CAN总线收发头（1个） 6、P8251T低速CAN总线收发头（1个） |
| 软件 | 1、实时示波器,自动波特率侦测插件 2、FFT现场干扰分析插件 3、硬件眼图分析工具插件 4、全功能数字干扰插件 5、总线数据波形大容量记录插件 6、总线频率响应、延时分析插件 7、采样点测试、位宽度容忍、对称性测试插件 8、总线阻、容抗、斜率分析插件 9、图形化总线应用协议分析插件 10、软件眼图与事件标记插件 11、全自动测试仪插件 12、全自动信号质量分析插件 13、基于USB的二次开发库 14、充电桩与BMS解析与仿真 15、总线利用率 16、报文周期 17、触发发送与规则发送 18、报文解析列表 19、支持车载DBC解码、CANopen、J1939协议 | 1、实时示波器,自动波特率侦测插件 2、FFT现场干扰分析插件 3、硬件眼图分析工具插件 4、总线数据波形大容量记录插件 5、总线频率响应、延时分析插件 6、图形化总线应用协议分析插件 7、基于USB的二次开发库 8、全自动信号质量分析插件 9、充电桩与BMS解析与仿真 10、总线利用率 11、报文周期 12、触发发送与规则发送 13、报文解析列表 14、支持车载DBC解码、CANopen、J1939协议 |
选配件
| 名称 | 数量 | 类型和说明 | |
|---|---|---|---|
| CANScope-StressZ模拟测量与干扰扩展板（专业版选配件） | 1 | 硬件 | 1、M12型5芯标准CANbus通信线缆1条； 2、耐用2mm测试勾（最大支持2mm线缆）。5个 |
| 软件 | 1、模拟干扰测试插件。 2、网络终端电阻测试插件。 3、阻抗相位插件。 4、总线长度，容抗，阻抗模拟插件 | ||
| 便携移动电源（选配件） | 1 | 硬件 | 便携式电源，MobilePower，可以用于CAN分析仪与逻辑分析仪选配，方便在现场测试。可持续1-1.5小时 |
| 大容量便携移动电源（选配件） | 1 | 硬件 | 大容量便携式电源，PT96，可以用于CAN分析仪,、逻辑分析仪、笔记本电池选配，方便在现场测试。可持续3-5小时。 |
| CANScope-P1055T（选配件） | 1 | 硬件 | 容错CAN适配器，可接入汽车容错CAN网络进行测试 |
| CANScope-P7356（选配件） | 1 | 硬件 | 单线CAN适配器，可接入汽车单线CAN网络进行测试 |
| M12通信电缆（选配件） | 1 | 硬件 | 测试线缆（用于测试线缆的备件，线缆使用寿命一般为一年） |
| M12通信延长线（选配件） | 1 | 硬件 | 测试线缆的延长线，M12公头转母头,2米 ,1.11.06.0122 |
| M12-OBD（选配件） | 1 | 硬件 | 汽车OBD接头，可接入汽车标准的诊断口 |
| 附加服务CANservice（选配件） | 1 | 服务 | 1、使用培训与现场专家服务(1次免费，超过1次每次收取5000元,不含交通住宿费用） |
| 2、延长保修服务(5000元/年) | |||
| 3、软件升级服务。（永久免费） | |||
