CAN-bus总线偶发性故障排查与解决的方案

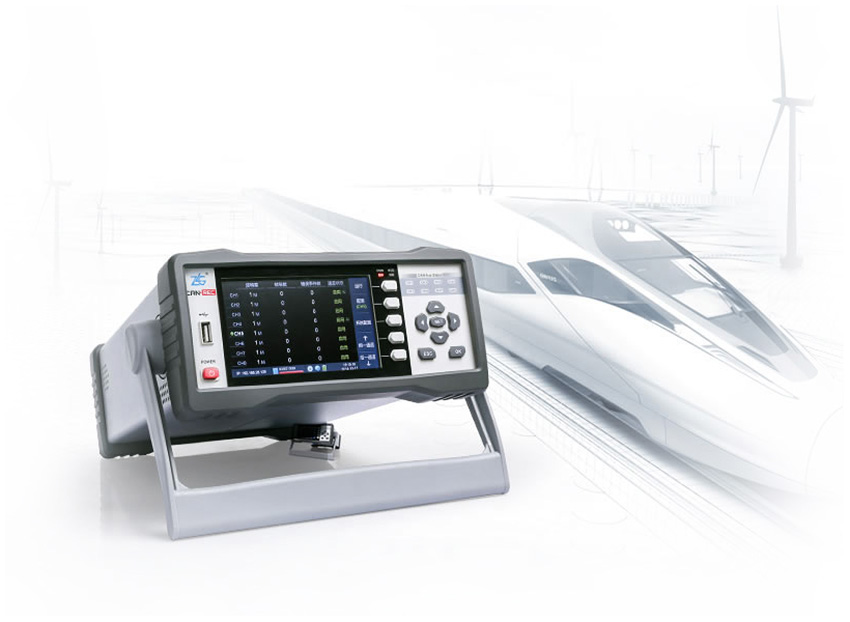

目前已经成功为高速铁路、地铁、医疗、航空航天、楼宇安防、电梯控制、煤矿安全等场合排除偶发性故障。

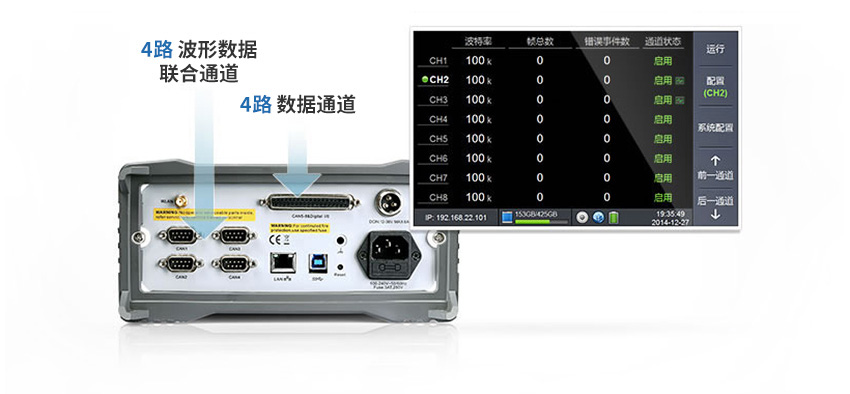

八路可同时工作的CAN通道

八个通道可以同时记录报文，其中两个通道可记录波形。

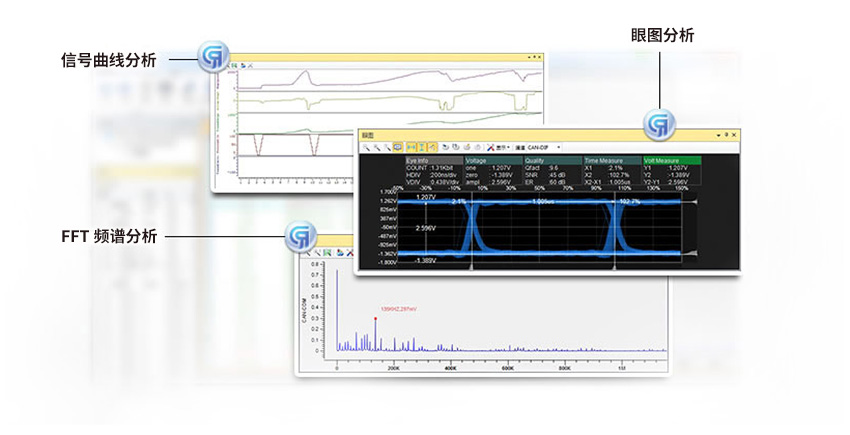

强大的分析软件

可以对波形进行眼图分析、FFT分析、信号曲线等统计分析。

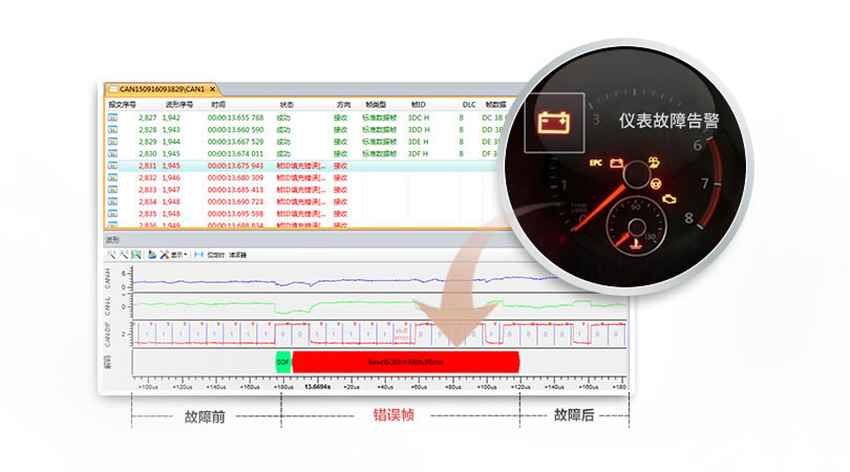

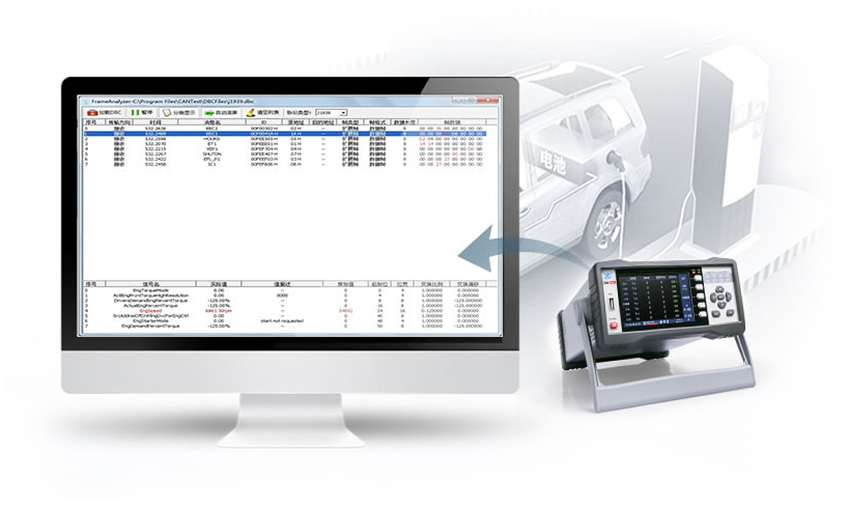

报文与波形对应查看

报文与波形对应查看，方便查看故障时的波形与前后的波形

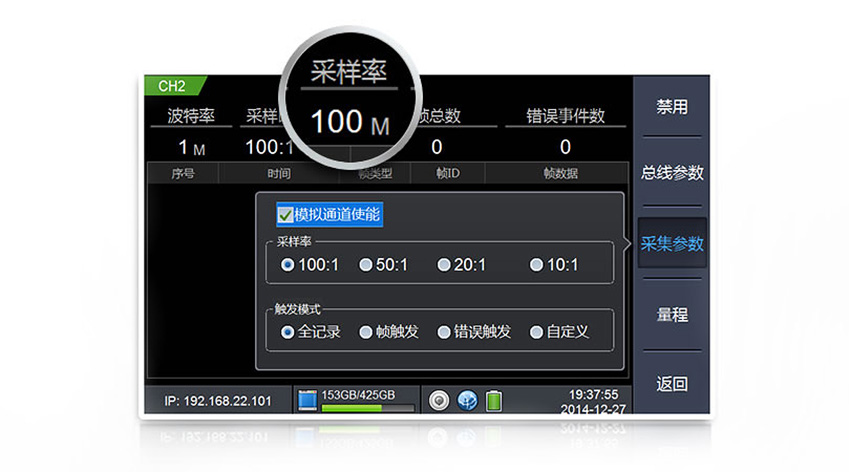

最高100M采样率，让您看清楚波形的细节

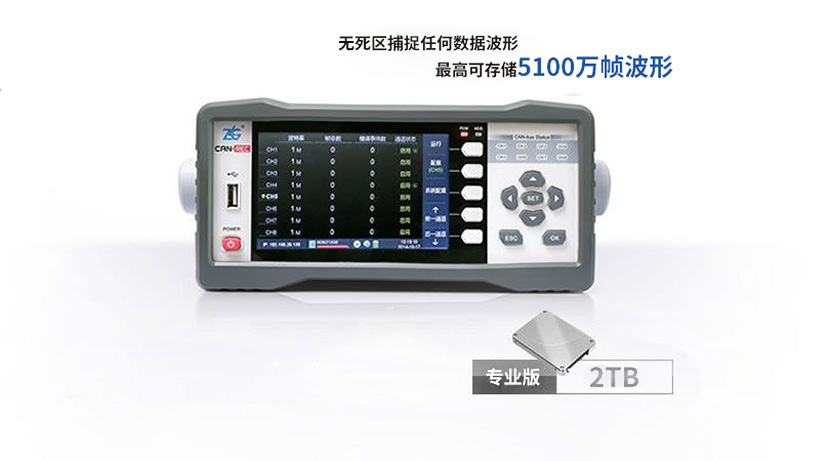

固态硬盘存储深度大

超长数据与波形记录时间

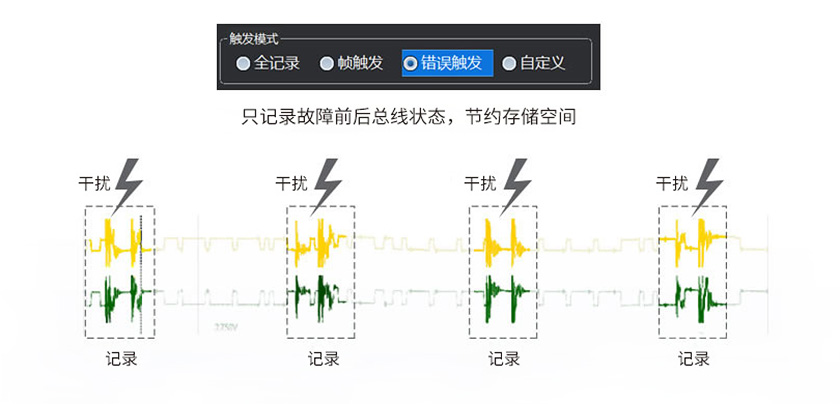

可配置为触发记录模式

2500VDC电气隔离CAN接口（模拟通道也隔离）

无需考虑接地回流干扰的问题，静电等级接触放电±8KV。

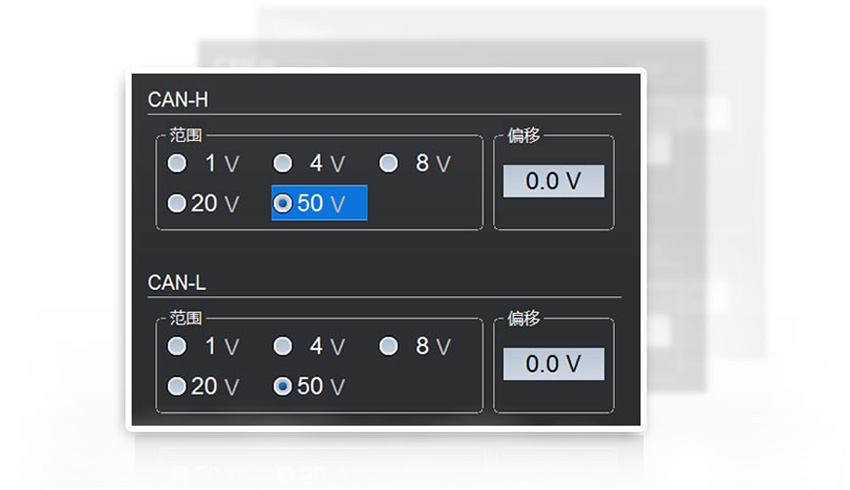

最高可达50V的测量范围

保证准确地测量耦合干扰强度

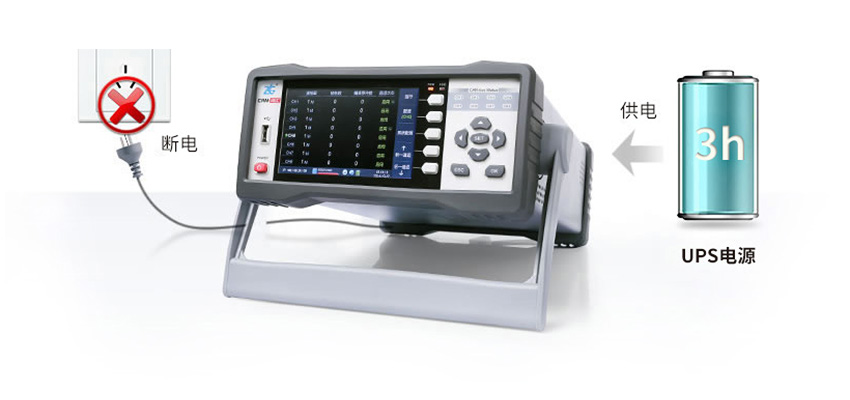

大容量UPS电源，保证断电情况下维持2-3小时供电

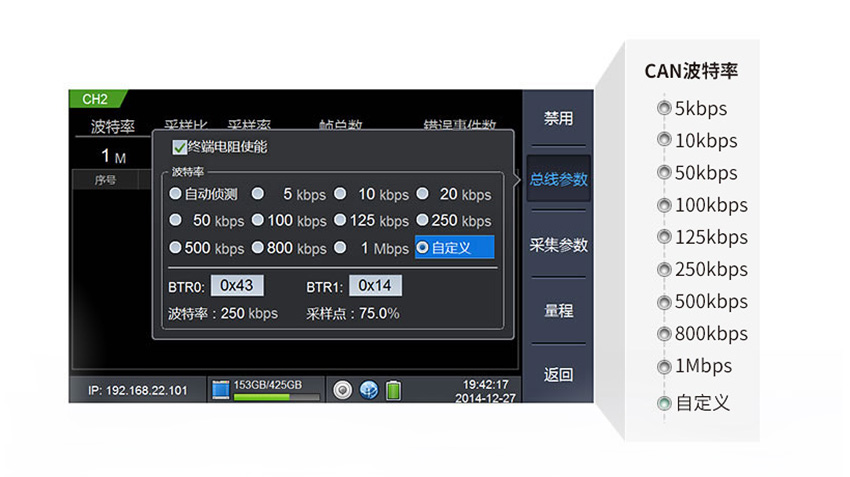

CAN波特率可自动适应，或者强制锁定

范围在0Kbps～1.5Mbps之间。可使能或者禁止终端电阻。

支持车载DBC解码、CANopen、J1939协议、国网充电桩与BMS协议分析

CAN协议完全符合CAN 2.0B规范，兼容CAN 2.0A，符合ISO 11898-1/2

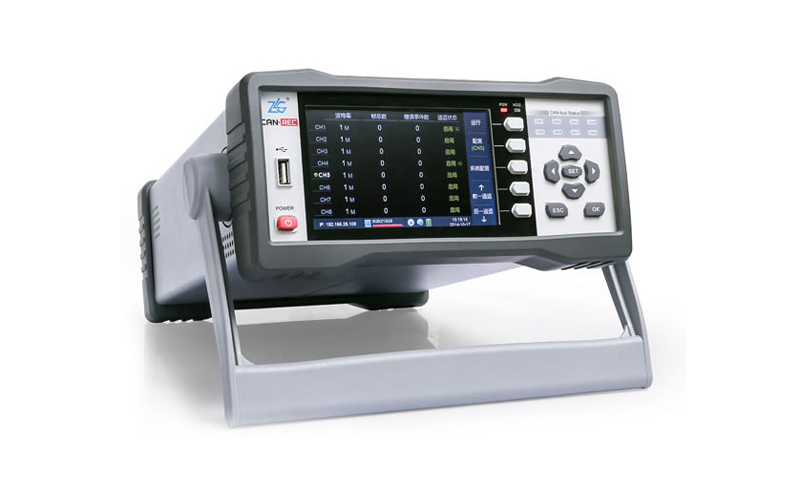

规格参数

• 2通道CAN模拟与数字信号混合记录通道（可同步存储CAN报文与对应波形，采样率100MSa/s）；

• 6通道CAN纯数字信号记录通道（可长时间存储CAN报文）；

• 无需PC控制，可独立运行，自带2TB固态硬盘，可8通道同时工作，进行长时间存储
  （如果只存储报文，在1M波特率下，8通道满流量记录，可存储22天CAN报文）；

• 自带大容量UPS电池，保证供电中断后可继续工作3小时；

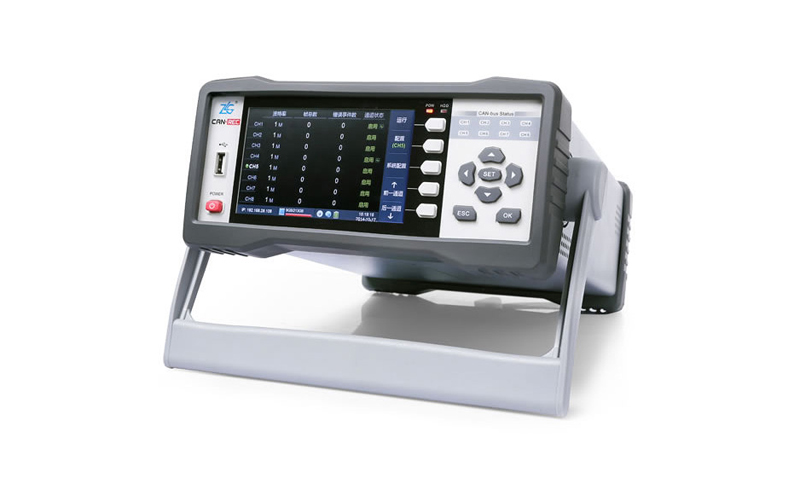

• 自带5寸大屏，清晰显示当前记录状态与错误情况；

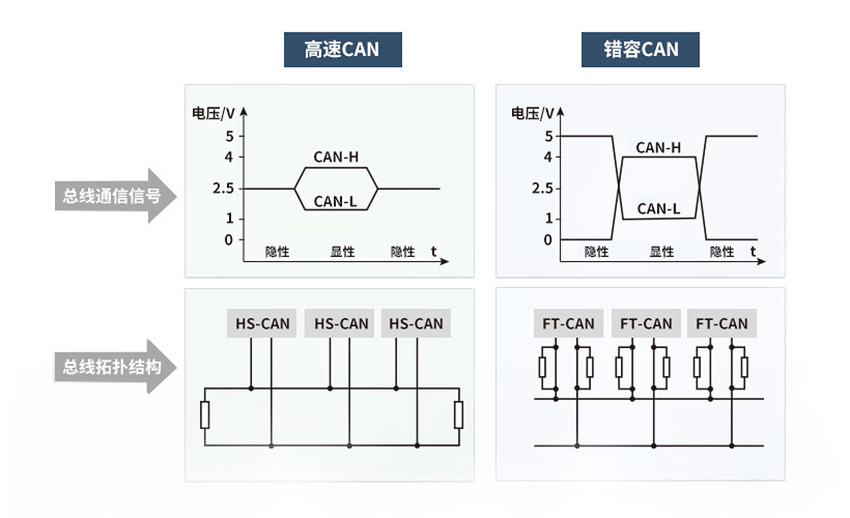

• CAN接口类型：高速CAN、容错CAN、单线CAN等（根据用户需要选配）；

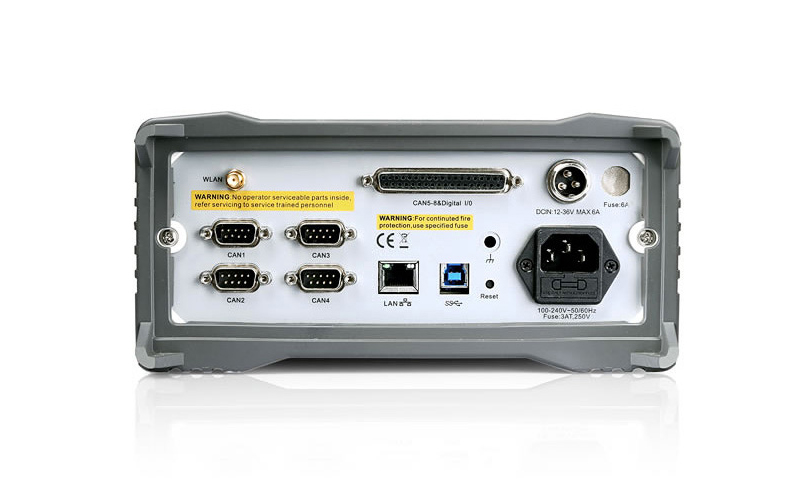

• 1通道USB3.0 Device接口，用于高速导出数据到PC进行分析（专业版CANREC可在线分析）；

• 1通道USB2.0 Host接口，用于导出数据到U盘；

• 1通道千兆以太网接口，用于与其他仪器组合进行分布式测量（亦可导出数据）；

• 1通道蓝牙接口，可与手持终端进行通讯；

• 包含CANScope分析仪所有的离线测量分析功能（专业版CANREC可进行在线分析）；

• 供电电压：220VAC或者12-36VDC（直流供电采用航空插座，保证稳固）最大功耗20W；

• 工作温度: -25℃~+75℃；

• 尺寸：220×331.5×109.2mm（mm）。

接口形式（DB9接口）内置跳线使用面板可选择是否并接120欧终端电阻

端口	引脚	名称	功能
	1	NC	未用
	2	CAN_L	CAN_L信号线接头
	3	CAN_GND	CAN隔离后的地，可不接
	4	NC	未用
	5	SHIELD	屏蔽线接头（FG）
	6	CAN_GND	CAN隔离后的地，可不接
	7	CAN_H	CAN_H信号线接头
	8	NC	未用
	9	NC	未用
