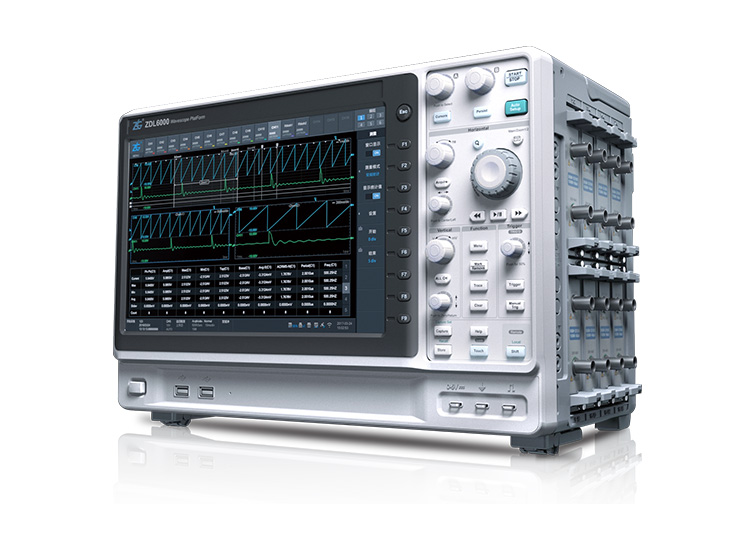

ZDL6000示波记录仪定制属于你自己的测试平台计量级板卡精度只有足够高的测试精度，才能满足复杂场景下的测试要求。ZDL6000的示波板卡测量精度最高可达0.3%，非常适用于SiC、GaN等新材料电力电子器件的精确测量，同时可以作为标准实验室的计量检测依据。输入通道之间全隔离测量每台示波记录仪标配8个板卡卡槽，各输入通道之间
咨询电话：400-838-1718
计量级板卡精度
只有足够高的测试精度，才能满足复杂场景下的测试要求。ZDL6000的示波板卡测量精度最高可达0.3%，非常适用于SiC、GaN等新材料电力电子器件的精确测量，同时可以作为标准实验室的计量检测依据。
输入通道之间全隔离测量

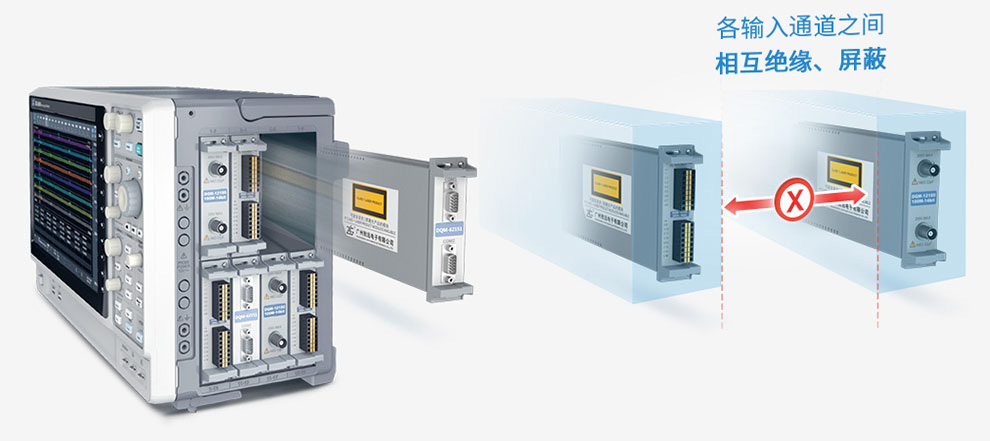

每台示波记录仪标配8个板卡卡槽，各输入通道之间相互绝缘隔离，尽可能地确保在强干扰、多参考电压等复杂环境下的精确测试。
多种信号自由搭配
示波记录仪可以提供电压、电流、CAN、温度…等多种输入板卡，通道最多可达128CH。用户可根据具体的测试需求自由组合电信号和物理信号，满足各种场景下的测试需求。

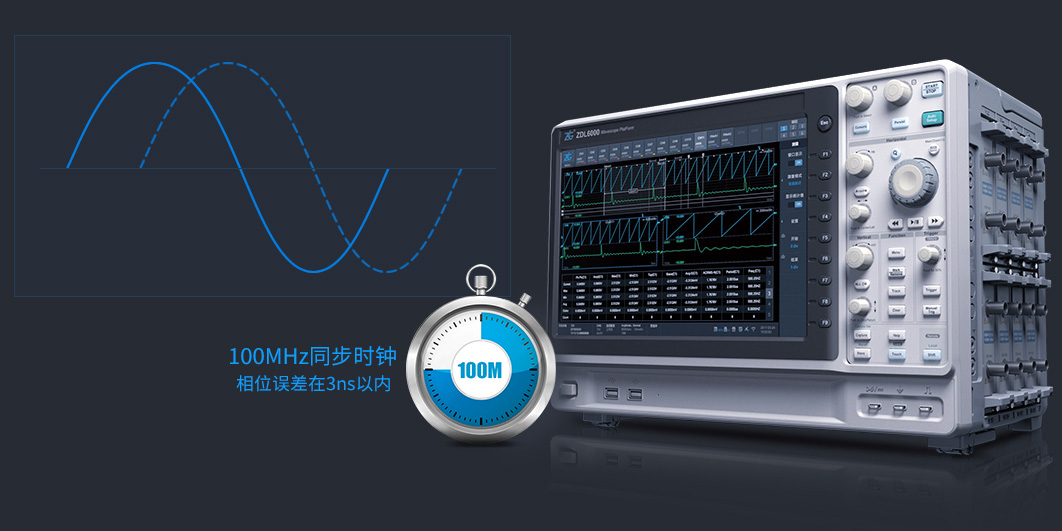

所有通道同步测试
示波记录仪内部设有高稳定性温度补偿的100MHz同步时钟，避免了温度带来时钟漂移所引入的测量误差。同时也保证了每一个通道ADC的采样相位同步，减少了测量时通道间相位角所引入的误差，误差在3ns以内，保证所有通道信号同步测试。

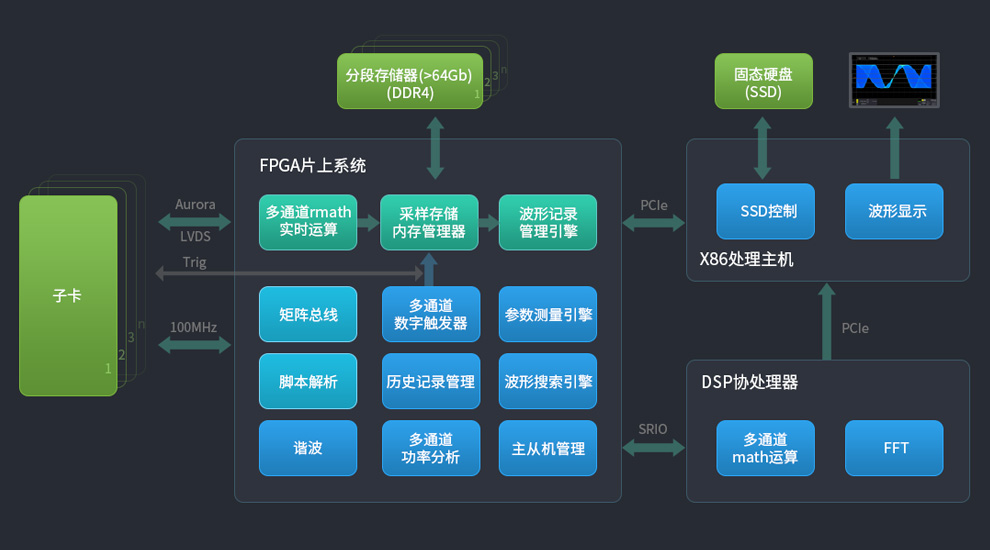

2Gpts大容量内存波形存储

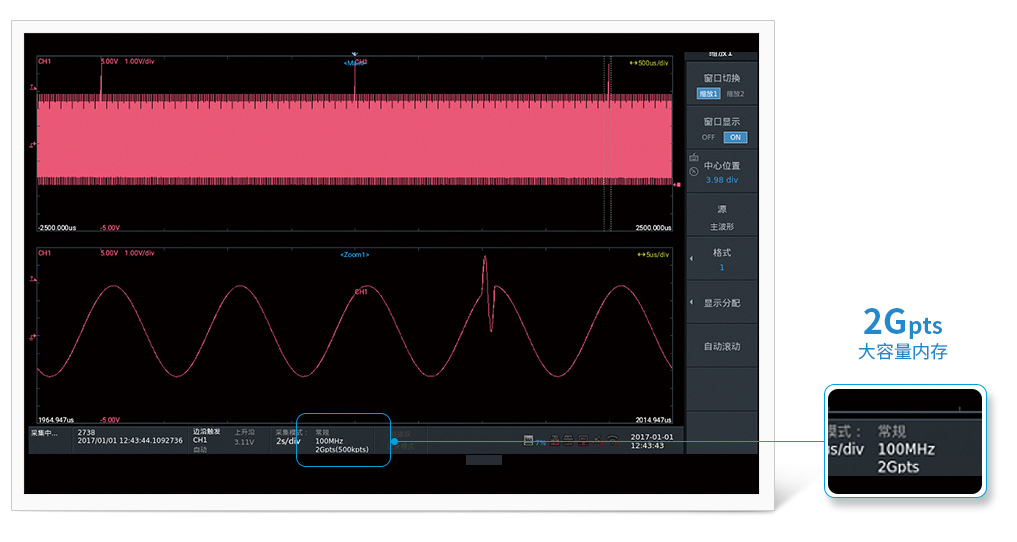

在示波模式下，实时波形存储深度高达2Gpts，配合最高可达100MS/s采样率的板卡，非常适合长时间的波形采集。如果8个卡槽全部选配，可轻松实现16通道隔离示波器功能。
最高2T固态硬盘存储

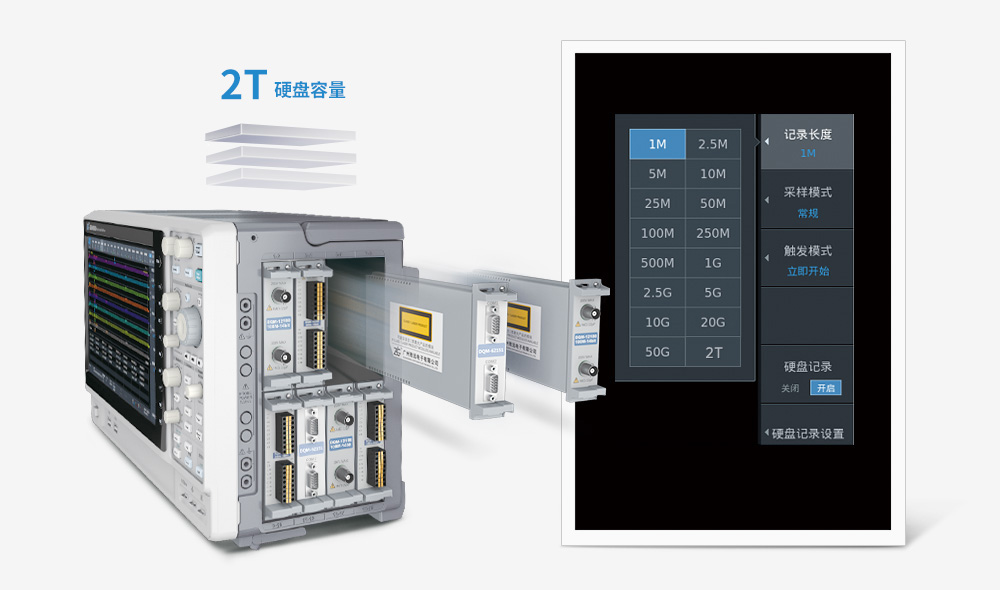

在记录模式下，示波记录仪最高可选配2T固态硬盘实时存储，实时记录采样率可达1MSa/s，用作测量平台时，耐久性测试的数据记录时间可长达500天。
双捕获模式（后续上线）

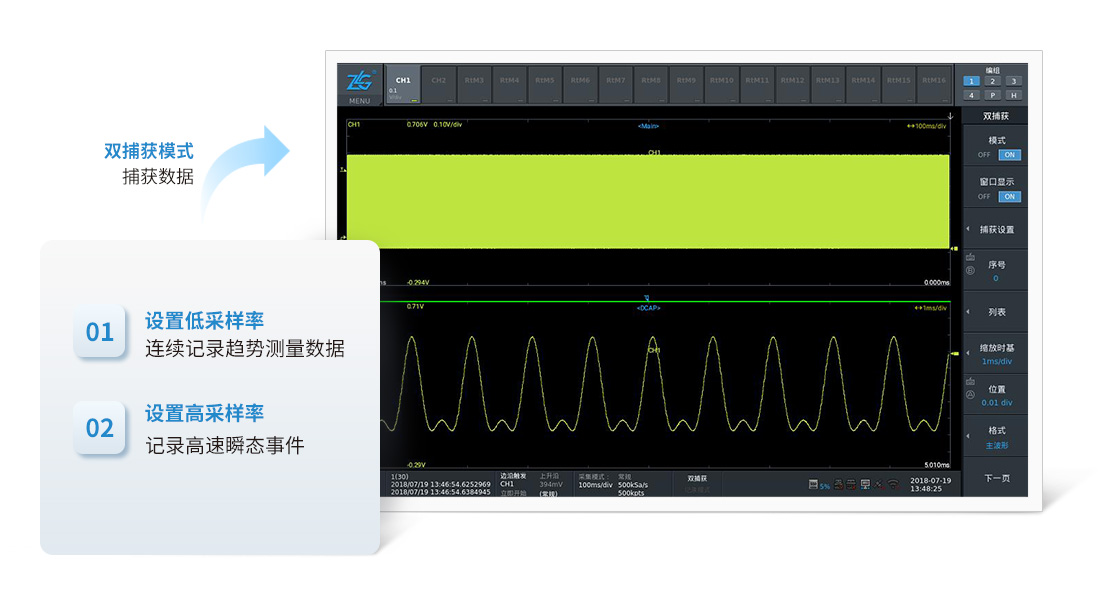

长时间的趋势数据通常采用低采样率采集趋势数据，但突发的高度瞬态异常信号需要采用高采样率捕捉。通过双捕获功能，可以同时设置两个不同的采样率来满足数据捕获要求。在波形处于正常状态时，保持低采样率记录波形变化趋势，一旦波形满足触发条件，示波记录仪将立即切换到最高100MS/s的速度记录高速瞬态事件。
| 型号 | DQM-12180 | DQM-12270 | DQM-16250 |
|---|---|---|---|
| 输入通道 | 2 通道 | 2 通道 | 16通道 |
| 最大采样率 | 100MS/s | 20MS/s | 200kS/s 同步采样 |
| 带宽 | DC~20MHz | DC~5MHz | DC~15kHz |
| 分辨率 | 14-bit | 14-bit | 16-bit |
| 电压垂直档位 | 10mV/div~20V/div | 10mV/div~20V/div | 500mV/div~5V/div 1、2、5步进 |
| 最大允许直接输入电压 | 42V（DC+AC峰值） 1000V（DC+AC峰值，使用探头） | 42V（DC+AC峰值） | 50V（DC+AC峰值） |
| 垂直轴直流精度 | ±（0.3% of 10div） | ±（0.3% of 10div） | ±（0.05% of 10div） |
| 带宽限制 | off，2MHz | off，2MHz | 10KHz |
| 输入阻抗 | 1MΩ，约22pF | 1MΩ，约22pF | 1MΩ |
| 型号 | DQM-62151 |
|---|---|
| 通道数目 | 2 通道 |
| 电气隔离 | 隔离 |
| 数字量输入/输出 | 2路DI/2路DO |
| 接口 | DB-9 公头 |
| CAN 物理层协议 | CAN 2.0A/B |
| 终端电阻 | 120Ω，继电器选择 |
| 高速CAN 波特率 | 25kbit/s~1Mbit/s |
| 自定义波特率 | 25kbit/s~1Mbit/s |
| 隔离耐压 | 1500Vrms |
| 解析功能 | 支持报文查看、支持DBC文件导入和解析、支持can报文统计分析 |
| 型号 | DQM-36413 |
|---|---|
| 输入接口 | 弹簧型端子 |
| 输入类型 | DC电压、TC热耦合 |
| 输入通道 | 16通道 |
| 最大带宽 | 1200Hz（100ms更新周期） |
| 电压基本精度 | 0.05% |
| 热电偶 | K、E、J、T、N、R、S、B |
| 采样率 | 100ms、200ms、500ms、1s、3s |
| 分辨率 | 32bit |
| 最大允许直接输入电压 | 50V（DC+AC峰值） |
| 耐电压 | 输入端子与内部电路之前3000V AC，1分钟 |
| 绝缘电阻 | 输入端子与内部电路之间500V DC、20MΩ或以上 |
| 电压探头 | ||||
|---|---|---|---|---|
| 名称 | 型号 | 接口 | 描述 | 图片 |
| 致远电子无源探头 | ZP1025SA | BNC | 带宽：DC，250MHz 电压：X1 150VAC 、X10 300VAC CATII 变比：10:1、1:1 |  |
| 致远电子无源探头 | ZP1050 | BNC | 带宽：DC，500MHz 电压：300Vrms CATII 变比：10:1 |  |
| MC无源探头 | 68.9871-12028 | BNC | 带宽：DC，250MHz 上升时间：1.2ns 电压：1000VAC CATII 变比：10:1 |  |
