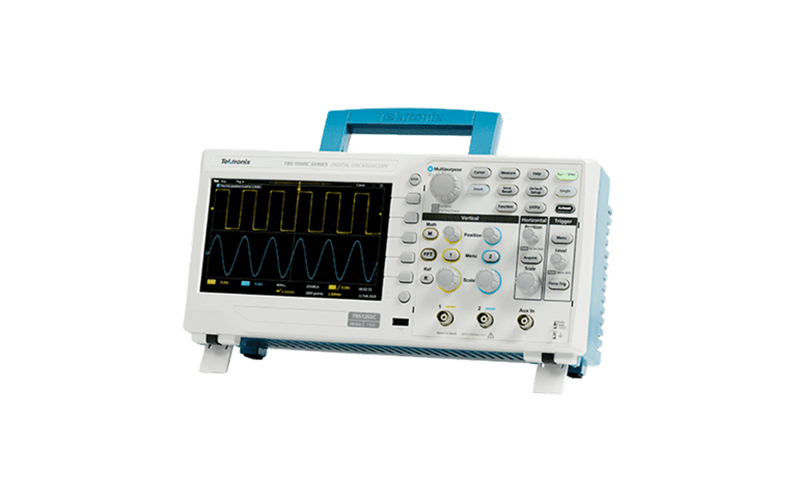

更快速地应对日常测试挑战，却不会造成预算压力 TBS1000C/X 具备多项功能，让您能够以经济实惠的价格更快地学习和工作。 7 英寸 WVGA 彩色显示屏具有 15 个水平分度，显示的信号增加 50% 32 种自动测量功能可快速方便地测试各种信号条件 双窗口 FFT 同时呈现时域和频域视图，帮助了解信号频率内容 可禁用自动设置光标和测量 触发频率计数器 通过平移和缩放功能可快速查看感兴趣区域中的信号细节 多语言用户界面，在用户界面和前面板贴纸中支持十种语言 体积小，重量轻 无风扇设计，低噪声运行

使用现今功能强大的学习工具培育未来领先工程师 每台 TBS1000C/X 示波器均配备使学习变得更加轻松的特殊功能，让教师可以专注于教授工程基础知识，而不是教授如何使用示波器。 HelpEverywhere 提供屏幕提示帮助，解释不同的仪器设置 内置示波器介绍手册，提供操作说明和示波器基础知识 集成的课件在显示器上提供实验练习指引 可以禁用自动设置、光标和自动测量，以帮助教师向学生教授基本概念

嵌入式设计 TBS1000C/X 示波器为嵌入式设计工程师提供 7 英寸 WVGA 显示器，15 个水平网格，可显示的水平信号增加 50%。 轻松快速地平移和缩放以快速查看感兴趣区域中的信号细节 通过 32 种自动测量，您可以测量最常用的参数 内置 FFT，支持快速频域分析

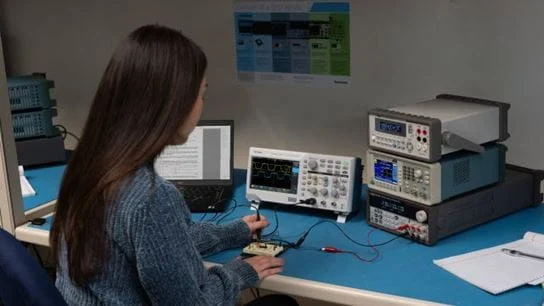

教育 TBS1000C/X 示波器提供全新功能，确保教师能够将更多的时间用于教授工程概念上，而将更少的时间用于实验室设置和管理上。 内置课件实验室查看器 HelpEverywhere 系统在整个用户界面中提供屏幕技巧和提示 能够独立地禁用自动设置、光标和测量 标准五年保修 Kensington 锁

型号概述

垂直系统 - 模拟通道

垂直分辨率

8 位

输入灵敏度范围

1 mV/div 至最大 10 V/div，1-2-5 序列，探头衰减设置为 1X

DC 增益精度

±3.0% 阶跃增益，30℃ 以上降额 0.1%/℃

最大输入电压

300 VRMS，安装类别 II；在 20 dB 时每次降额超过 4 MHz，降至 200 MHz

偏置范围

1 mV/div ~ 50 mV/div：± 1 V

100 mV/div ~ 500 mV/div：± 10 V

1 V/div ~ 5 V/div：± 100 V

带宽限制

20 MHz（典型）

输入耦合

DC、AC

输入阻抗

1 MΩ ±2% 并联 14 pF ±2 pF

垂直缩放

垂直扩展或压缩动态或停止波形

采集模式

采样

采集采样值

峰值检测

在所有扫描速度下，捕获最窄 4 ns 的毛刺。

平均

平均包含 2 ~ 256 个波形。

高分辨率

将一个采集间隔的多个采样平均到一个波形点。

滚动

在屏幕上从右向左以小于等于 40 ms/div 的扫描速度滚动波形

水平系统 - 模拟通道

时基精度

20 ppm

时基范围

TBS1202C、TBS1052C、TBS1072C、TBS1102C

在 1–2–4 序列下为 2 ns/格到 100 秒/格

水平缩放

水平扩展或压缩动态或停止波形

时延校正范围

± 100 ns

触发系统

外部触发输入

所有型号均包括

触发模式

自动、正常、单序列

触发类型

边沿

任意通道上正或负斜率。耦合包括 DC、HF 抑制、LF 抑制和噪声抑制。

脉冲宽度

在正或负脉冲的宽度 >、<、=、≠ 或落在指定时间周期之内/之外时触发采集。

欠幅脉冲

当一个脉冲跨过一个门限但在再次跨过第一个门限前未能跨过第二个门限时触发。

触发源

CH1、CH2、辅助输入、交流线路

触发耦合

DC、噪声抑制、高频抑制、低频抑制

触发信号频率读数

提供触发源的频率读数，最高为仪器带宽。

波形测量

光标

时间、幅度、屏幕

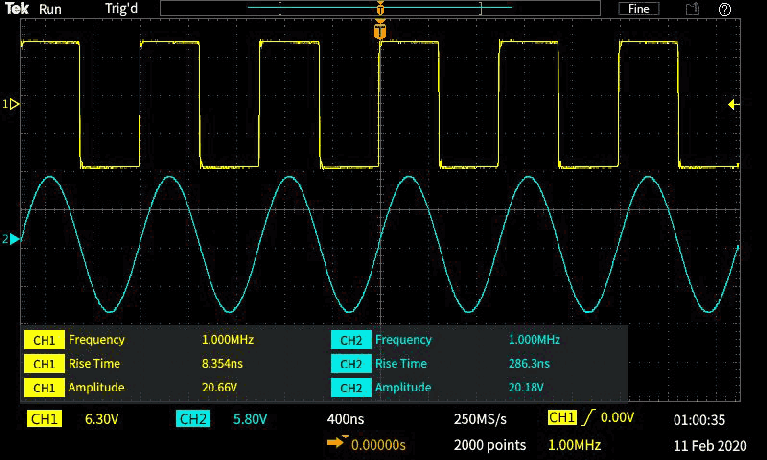

自动测量

32 项，一次最多可以在屏幕上显示其中六项。测量值包括：周期，频率，上升时间，下降时间，正占空比，负占空比，正脉宽，负脉宽，突发宽度，相位，正过冲，负过冲，峰峰值，幅度，高，低，最大值，最小值，中间值，周期中间值，RMS，周期 RMS，正脉冲数，负脉冲数，上升沿数，下降沿数，面积，周期面积，延迟 FR，延迟 FF，延迟 RF 和延迟 RR。

选通

隔离采集内部发生的具体事件，使用屏幕、在波形光标之间或整个记录长度中获得测量数据。

波形数学

代数

加、减和乘波形

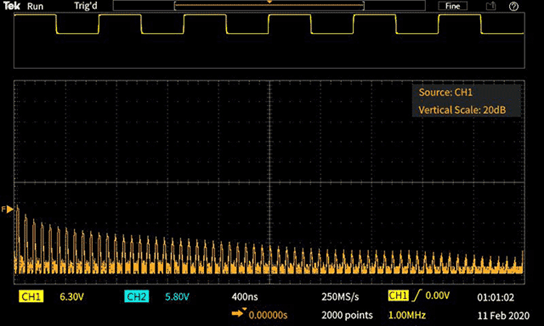

FFT

频谱幅度。将 FFT 垂直标度设置为线性 RMS 或 dBV RMS，将 FFT 窗口设置为矩形、Hamming、Hanning 或 Blackman-Harris。

显示器系统

显示器类型

7 英寸 TFT 彩色显示器

显示器分辨率

水平 800 x 垂直 480 显示像素 (WVGA)

波形样式

矢量、可变余辉和无穷大余辉。

格式

YT 和 XY

输入/输出端口

USB 2.0 主控端口

支持 USB 海量存储设备

USB 2.0 设备端口

后面板连接器可以通过 USBTMC 或 GPIB 及 TEK-USB-488 与示波器通信或控制示波器

探头补偿器

幅度

5 V

频率

1 KHz

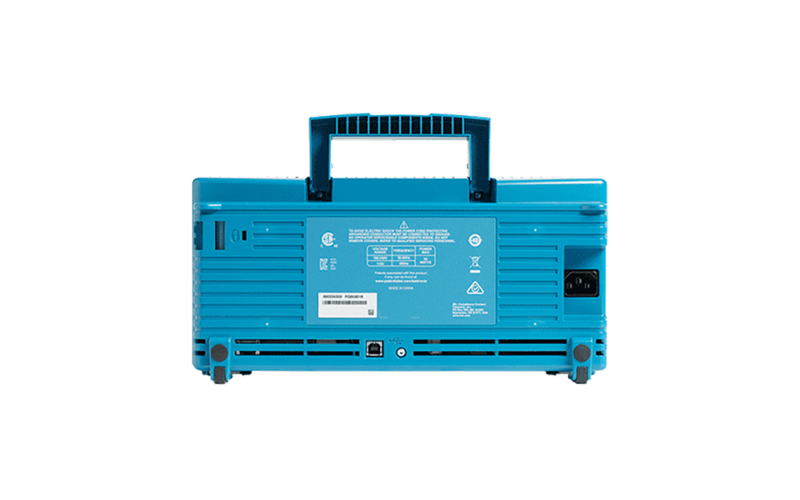

Kensington 型锁

后面安全插槽连接标准 Kensington 型锁

电源

电源

100 ~ 240 VAC RMS ±10%

电源频率

45 Hz ~ 65 Hz (100 ~ 240 V)

360 Hz ~ 440 Hz (100 ~ 132 V)

功耗

最大 30 W
