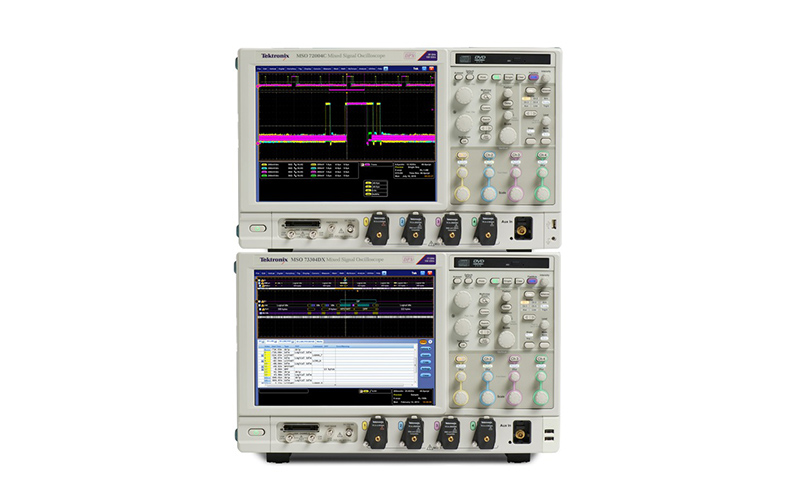

查看您的真实信号业界领先的信号保真度、最低噪声和最高有效位数 (ENOB)，让您自信查看真实信号并对其进行精确测量。 高信噪比和内部低噪音本底，让您可以执行精确的设计检定。特点带宽增强功能可以消除探头端部的频率响应不完整低抖动噪音本底和高垂直精度，为测量提供了更多的余量各种探头简化了复杂的测量设置并保持了信
咨询电话：400-838-1718
 | 查看您的真实信号业界领先的信号保真度、最低噪声和最高有效位数 (ENOB)，让您自信查看真实信号并对其进行精确测量。 高信噪比和内部低噪音本底，让您可以执行精确的设计检定。 特点
|

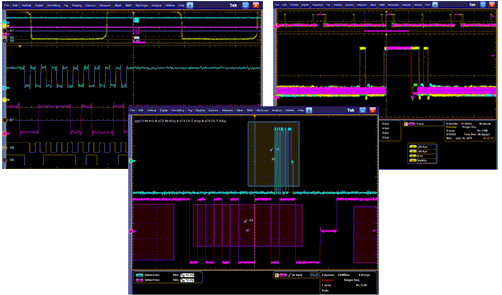

缩短调试时间从第一次开机一直到操作检查，MSO/DPO70000 系列可提供快速查找问题所需的功能。 业界领先的波形捕获速率和 Pinpoint® 触发可让您高效追踪和捕获间歇性故障。 特点
|  |
 | 可让您追踪信号的测量和分析工具应用支持包可提供验证和证明您的最新设计所需的自动一致性测试、富有洞察力的调试工具和广泛的信号连接选项。 特点
|

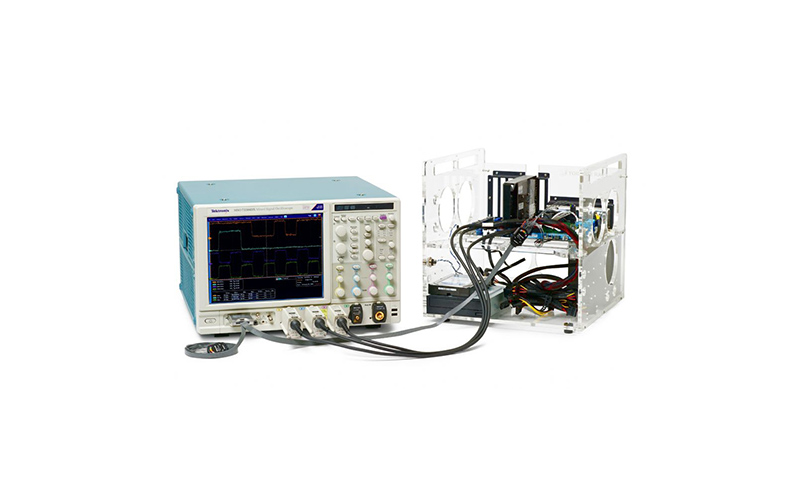

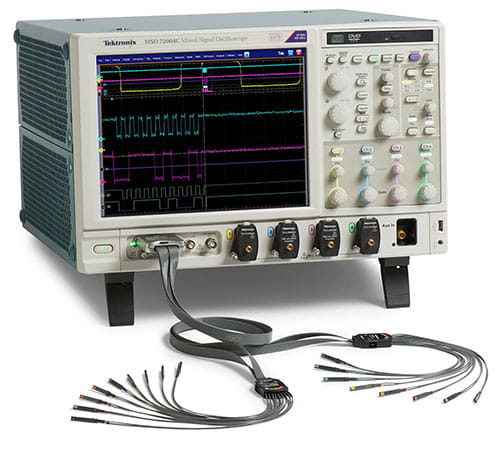

模拟/数字设计和调试调试下一代设计时，您需要快速查找和分析广泛的混合信号问题，从信号完整性问题（如串扰或抖动）到总线故障（如建立时间和保持时间违例或丢包）。 这就是您需要具有功能强大的工具和可靠性能的示波器的时候了。 工作台上有 MSO/DPO70000 时，您将能确保按时完成工作。 特点
|  |

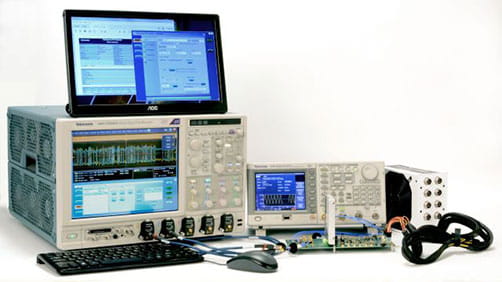

 | 数据通信如今的数据通信网络在不断发展，并且建立在许多不同的标准之上。 MSO/DPO70000 提供全面的集成工具系列用于以太网设备物理层的验证，还可用于从 10BASE-T 直到 40/100GB 基于以太网系统的调试。 MSO/DPO70000 还提供适用于其他数据通信标准的高级一致性和调试工具。 特点
|

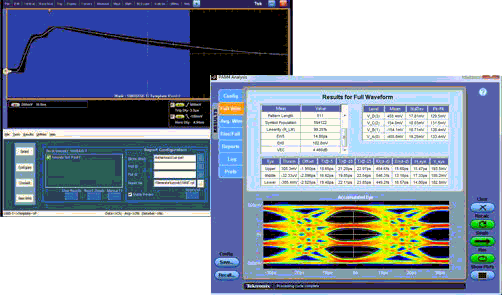

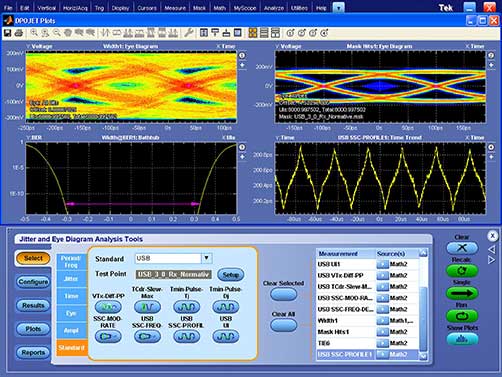

高速串行通信下一代数字接口标准会突破如今的一致性和调试工具的极限。MSO/DPO70000 系列的自动测量套件可加快 PHY 验证周期，并保证一致性。当一致性测量未通过时，可使用协议解码、可视化触发等强大工具来缩短调试时间。在串扰或其他多通道噪声耦合中确定抖动和噪声。 特点
|  |

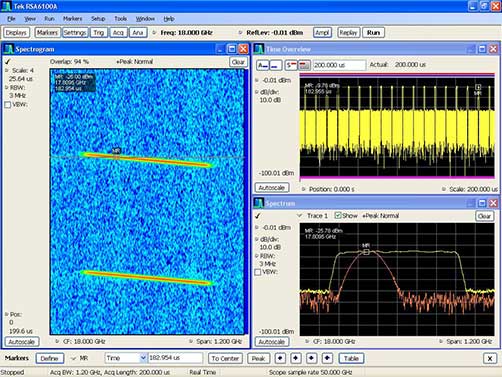

 | 雷达和射频配有 SignalVu 矢量信号分析软件的 MSO/DPO70000 系列可为您提供所需的分析功能，让您满怀信心地克服最具有挑战性的射频、无线和微波设计问题。您可以使用泰克实时频谱分析仪上使用的工具分析达 70GHz 的信号。 特点
|

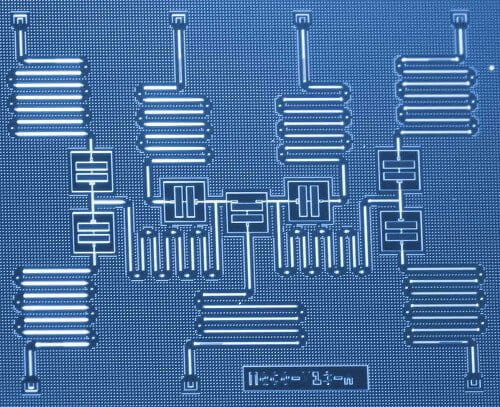

高级研究深入了解代表基本粒子世界的瞬态和亚原子事件。了解我们如何测量世界上第一台真正的量子计算机。了解当今的高级研究人员如何深刻地改变我们的生活方式。 特点
|  |

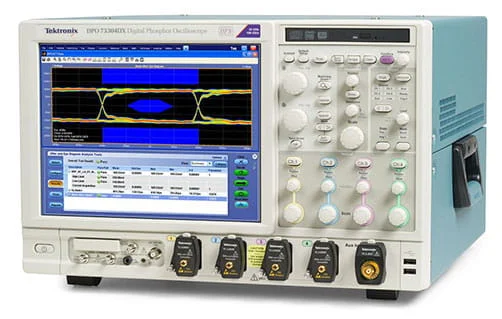

DPO70404 MSO70404C | DPO70604C MSO70604C | DPO70804C MSO70804C | DPO71254C MSO71254C | DPO71604C MSO71604C | DPO72004C MSO72004C | DPO72304DX MSO72304DX | DPO72504DX MSO72504DX | DPO73304DX MSO73304DX | |
|---|---|---|---|---|---|---|---|---|---|
| 模拟通道 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| 数字通道（仅 MSO70000 系列） | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
| 模拟带宽（用户可以选择 DSP 增强功能） (–3 dB) | 4 GHz | 6 GHz | 8 GHz | 12.5 GHz | 16 GHz | 20 GHz | 23 GHz（2 通道）23 GHz（4 通道） | 25 GHz（2 通道）23 GHz（4 通道） | 33 GHz（2 通道）23 GHz（4 通道） |
| 硬件模拟带宽 (-3 dB) | 4 GHz | 6 GHz | 8 GHz | 12.5 GHz | 16 GHz（典型值） | 16 GHz（典型值） | 23 GHz | 25 GHz | 33 GHz |
| 上升时间（典型值） | 10% ~ 90%：98 ps 20% ~ 80%：68 ps | 10% ~ 90%：65 ps 20% ~ 80%：45 ps | 10% ~ 90%：49 ps 20% ~ 80%：34 ps | 10% ~ 90%：32 ps 20% ~ 80%：22 ps | 10% ~ 90%：24.5 ps 20% ~ 80%：17 ps | 10% ~ 90%：18 ps 20% ~ 80%：14 ps | 10% ~ 90%：17 ps 20% ~ 80%：13 ps | 10% ~ 90%：16 ps 20% ~ 80%：12 ps | 10% ~ 90%：13 ps 20% ~ 80%：9 ps |
| 采样率（1、2 通道）（在通过 iCapture™ 模拟复用器发送至模拟通道的数字通道上，最大采样率为 50 GS/s) | 25 GS/s | 25 GS/s | 25 GS/s | 100 GS/s | 100 GS/s | 100 GS/s | 100 GS/s | 100 GS/s | 100 GS/s |
| 采样率（3、4 个通道） | 25 GS/s | 25 GS/s | 25 GS/s | 50 GS/s | 50 GS/s | 50 GS/s | 50 GS/s | 50 GS/s | 50 GS/s |
| 采样率（ET/IT 模式） | 5 TS/s | 5 TS/s | 5 TS/s | 10 TS/s | 10 TS/s | 10 TS/s | 10 TS/s | 10 TS/s | 10 TS/s |
| 记录长度，点（每条通道，标配） | 31.25 M 62.5 M（MSO70000 系列） | 31.25 M 62.5 M（MSO70000 系列） | 31.25 M 62.5 M（MSO70000 系列） | 31.25 M 62.5 M（MSO70000 系列） | 31.25 M 62.5 M（MSO70000 系列） | 31.25 M 62.5 M（MSO70000 系列） | 31.25 M 62.5 M（MSO70000 系列） | 31.25 M 62.5 M（MSO70000 系列） | 31.25 M 62.5 M（MSO70000 系列） |
| 记录长度(每条通道, 选项5XL, DPO70000系列) | 62.5 M | 62.5 M | 62.5 M | 62.5 M | 62.5 M | 62.5 M | 62.5 M | 62.5 M | 62.5 M |
