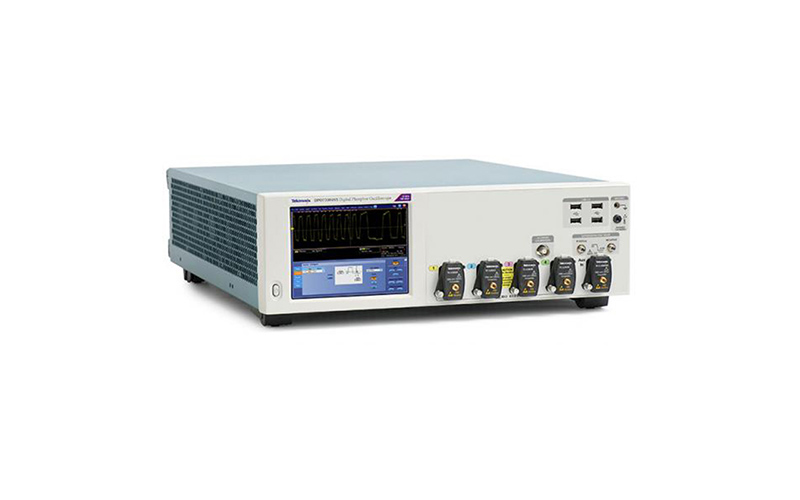

信号完整性高ATI 技术处于信号保真度的前沿，可最大限度地减少噪声，为下一代设计提供准确的测量结果。特点低噪声 ATI 结构高性能触发系统可隔离信号缺陷严格的定时精度精确的时基精度通道间时滞/定时多台设备系统定时精度和稳定性使用DPO7OE1 光探头进行低噪声光测量灵活、 多功能、 可扩展创新 UltraSync 架构可提供
咨询电话：400-838-1718
 | 信号完整性高ATI 技术处于信号保真度的前沿，可最大限度地减少噪声，为下一代设计提供准确的测量结果。 特点
|

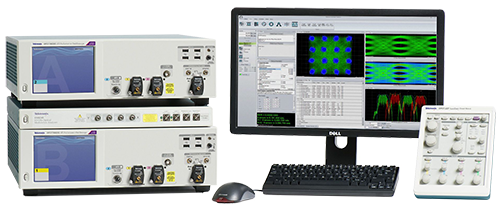

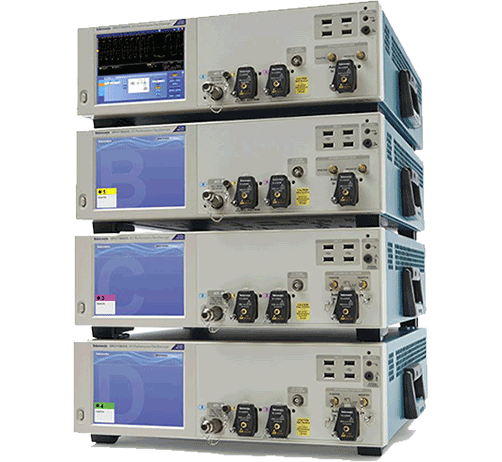

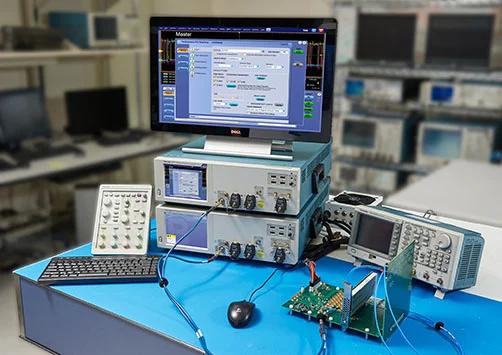

灵活、 多功能、 可扩展创新 UltraSync 架构可提供配置灵活性，让您轻松添加采集通道并保持通道间定时精度。 特点
|  |

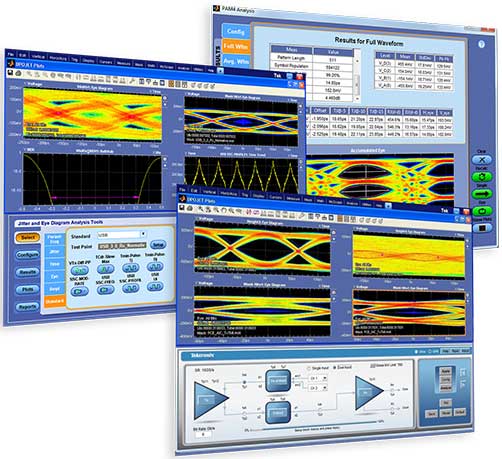

 | 测量和分析工具可让您随时了解信号状况DPO70000SX 的应用支持包可提供验证和证明您的全新设计所需的自动一致性测试、富有洞察力的调试工具和广泛的信号连接选项。 特点
|
立即了解技术诀窍泰克应用工程团队在现场提供测量连接、示波器操作和分析工具见解方面的专家级支持。 在您的实验室或生产过程中，从引进到采用再到整合高度复杂的测量流程，我们随时为您提供帮助。 特点
|  |
 | 高速串行通信是否希望按照当前和新兴标准测量并缩短上市时间？我们可以帮助您。泰克有数十年的标准委员会经验，并致力于创建优秀的软件包，通过引进和采用先进标准为您提供支持。 特点
|

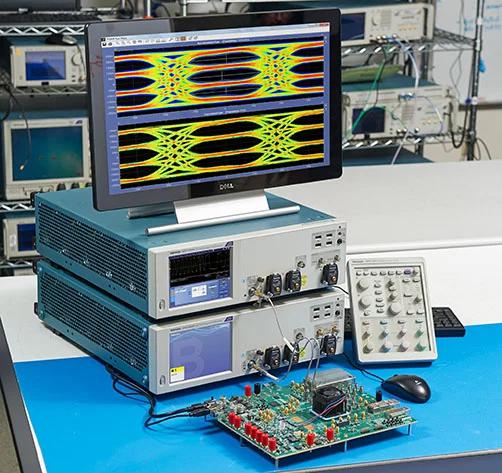

数据通信针对 100G 和 400G 标准的全面 Tx 和 Rx 测试支持，外加 NRZ 和 PAM4 信号的测试指导，这样您的团队就可以解决下一波数据通信技术。 特点
|  |
 | 相干光通信准备好利用 DPO70000SX 系列示波器的可扩展架构和低噪声性能，解决 400G 和 1 Tb 长途通信系统工作。 特点
|

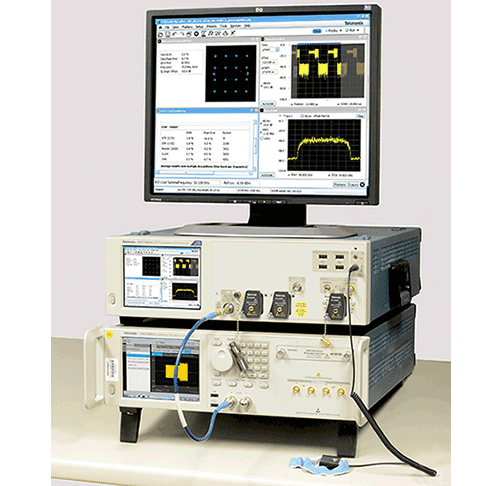

宽带射频利用超宽带宽、更方便的信号连接，以及执行射频信号行为的开放式在线和离线分析的灵活性，更快地收集宽带射频研究数据。 特点
|  |

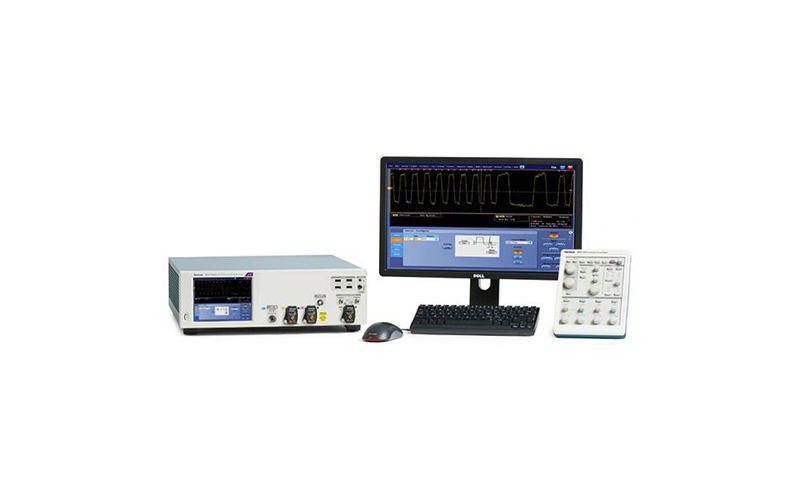

| DPO77002SX/DPS77004SX | DPO75902SX/DPS75904SX | DPO75002SX/DPS75004SX | ||||
|---|---|---|---|---|---|---|
| ATI 通道 | TekConnect 通道 | ATI 通道 | TekConnect 通道 | ATI 通道 | TekConnect 通道 | |
| 模拟通道/带宽 | DPO77002SX 1 通道/67 GHz 1 通道/70 GHz（典型值） DPS77004SX 2 通道/67 GHz 2 通道/70 GHz（典型值） | DPO77002SX 2 通道/33 GHz DPS77004SX 4 通道/33 GHz | DPO75902SX 1 通道/59 GHz DPS75904SX 2 通道/59 GHz | DPO75902SX 2 通道/33 GHz DPS75904SX 4 通道/33 GHz | DPO75002SX 1 通道/50 GHz DPS75004SX 2 通道/50 GHz | DPO75002SX 2 通道/33 GHz DPS75004SX 4 通道/33 GHz |
| 每条通道采样率 | 200 GS/s | 100 GS/s | 200 GS/s | 100 GS/s | 200 GS/s | 100 GS/s |
| 上升时间（典型值） | 10% 至 90%：5.6 ps 20% 至 80%：4.3 ps | 10% 至 90%：13 ps 20% 至 80%：9 ps | 10% 至 90%：6.8 ps 20% 至 80%：5.2 ps | 10% 至 90%：13 ps 20% 至 80%：9 ps | 10% 至 90%：7.8 ps 20% 至 80%：6 ps | 10% 至 90%：13 ps 20% 至 80%：9 ps |
| 垂直噪声（% 的满刻度），BWE 开，最大采样率（典型值） | 0.83% 的满刻度 | 0.71% 的满刻度 | 0.83% 的满刻度 | 0.71% 的满刻度 | 0.83% 的满刻度 | 0.71% 的满刻度 |
| 0 V 偏置时 0.75% 的满刻度 (300 mVFS) | 0 V 偏置时 0.56% 的满刻度 (500 mVFS) | 0 V 偏置时 0.75% 的满刻度 (300 mVFS) | 0 V 偏置时 0.56% 的满刻度 (500 mVFS) | 0 V 偏置时 0.75% 的满刻度 (300 mVFS) | 0 V 偏置时 0.56% 的满刻度 (500 mVFS) | |
| 记录长度，点（每条通道，标配） | 62.5 M | 62.5 M | 62.5 M | 62.5 M | 62.5 M | 62.5 M |
| 记录长度（每条通道，10XL 选件） | 125 M | 125 M | 125 M | 125 M | 125 M | 125 M |
| 记录长度（每条通道，20XL 选件） | 250 M | 250 M | 250 M | 250 M | 250 M | 250 M |
| 记录长度（每条通道，50XL 选件） | 1 G | 1 G | 1 G | 1 G | 1 G | 1 G |
| 定时分辨率 | 5 ps (200 GS/s) | 10 ps (100 GS/s) | 5 ps (200 GS/s) | 10 ps (100 GS/s) | 5 ps (200 GS/s) | 10 ps (100 GS/s) |
| 最高采样率条件下的持续时间（标配） | 313 µs | 625 µs | 313 µs | 625 µs | 313 µs | 625 µs |
