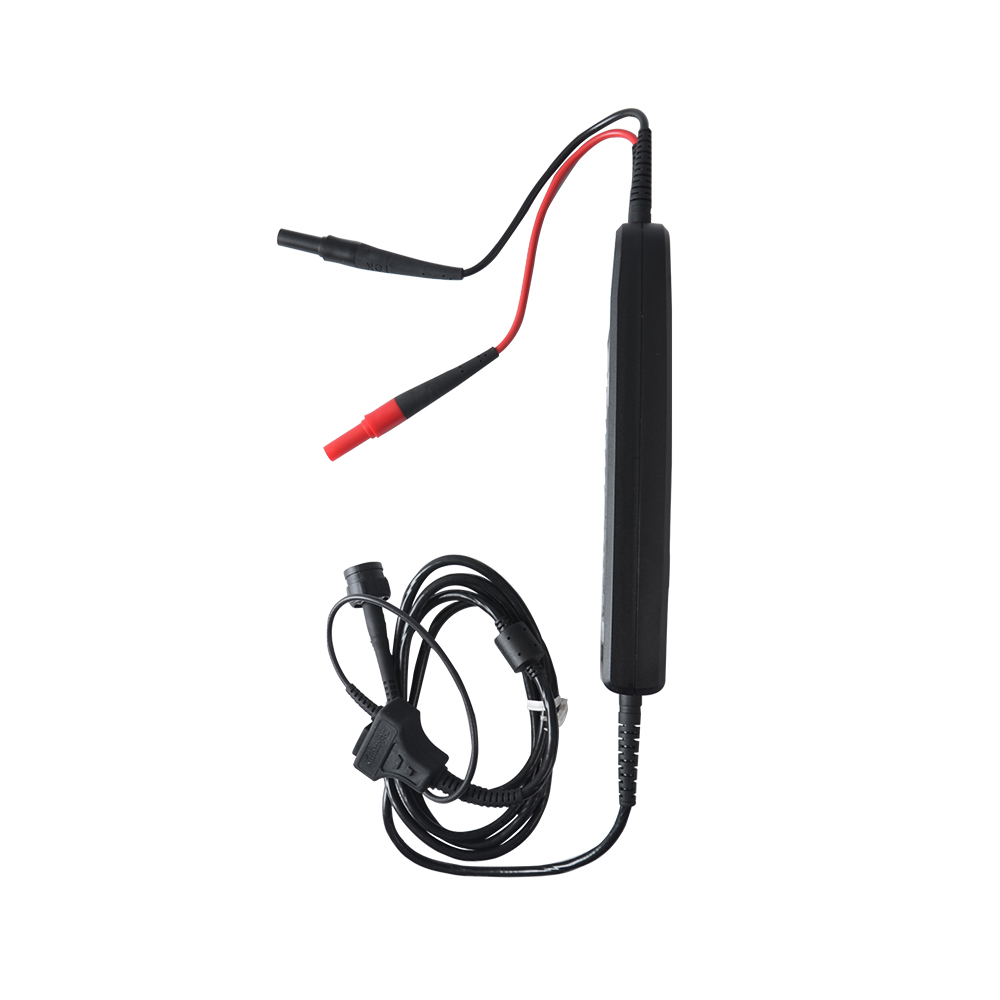

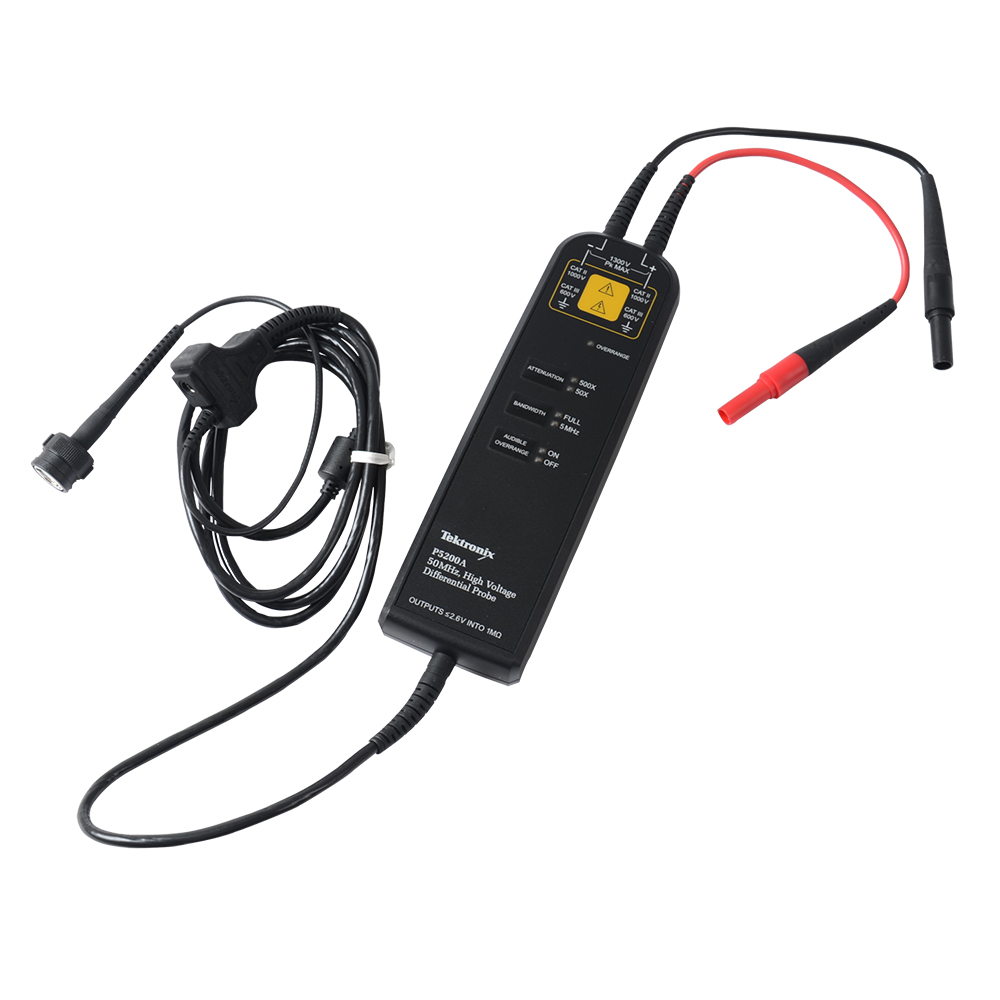

美国泰克P5200A高压差分探头DC-50MHz，BNC，500X/50X，1300VP5200A可用于任何示波器，用户把示波器接地时还可以安全地测量浮动电路。P5200A有源差分探头将浮动信号转换为参考地电平的的低压信号，任何参考地电平的示波器都可以安全且简便地显示。P52xxA系列探头配有泰克TekProbe®接口，用于将刻度信息传输到示波器。若示波
咨询电话：400-838-1718
P5200A可用于任何示波器，用户把示波器接地时还可以安全地测量浮动电路。P5200A有源差分探头将浮动信号转换为参考地电平的的低压信号，任何参考地电平的示波器都可以安全且简便地显示。
P52xxA系列探头配有泰克TekProbe®接口，用于将刻度信息传输到示波器。若示波器配有TekProbe®接口或者使用了1103TekProbe®电源，均可以直接连接这些示波器。
带宽高达200 MHz
高达6000 V差分电压（直流+峰值交流）
高达2300 V共模电压(RMS)
超范围指示器
通过安全认证
可切换衰减
可切换带宽限制
浮动测量
开关电源设计
电机驱动设计
电子镇流器设计
CRT显示器设计
电力转换器的设计和维修
电源设备评估
特点 | P5200A | P5202A | P5205A | P5210A |
衰减 | 50X/500X | 20X/200X | 50X/500X | 100X/1000X |
差分电压 | 500X：±1,300 V 50X：±130 V | 200X：±640 V 20X：±64 V | 500X：±1,300 V 50X：±130 V | 1000X：±5,600 V 100X：±560 V |
共模电压 | ±1,300 V | ±640 V | ±1,300 V | ±5,600 V |
最大输入对地电压 | 1,000 V CAT II | 450 V CAT l 300 V CAT ll | 1,000 V CAT II | 2,300 V CAT l 1,000 V CAT III |
带宽 | 50 MHz | 100 MHz | 100 MHz | 50 MHz |
差分输入阻抗 | 10 MΩ || 2 pF | 5 MΩ || 2 pF | 10 MΩ || 2 pF | 40 Ω ||2.5 pF |
各输入与接地之间的输入阻抗 | 5 MΩ || 4 pF | 2.5 MΩ || 4 pF | 5 MΩ || 4 pF | 20 MΩ || 5 pF |
典型的共模抑制比 | 直流：> 80 dB 100 kHz：> 60 dB 3.2 MHz：> 30 dB 50 MHz：> 26 dB | 直流：> 80 dB 100 kHz：> 60 dB 3.2 MHz：> 40 dB 50 MHz：> 30 dB | ||
电缆长度 | 1.8米 | |||

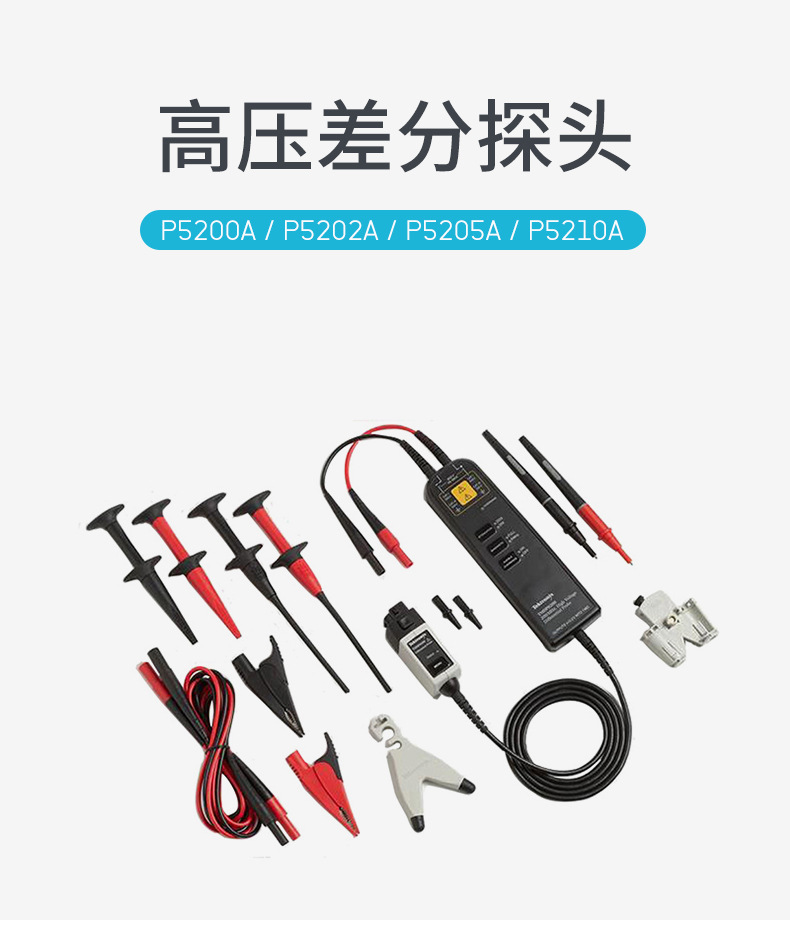

P5200A、P5202A和P5205A高压差分探头。

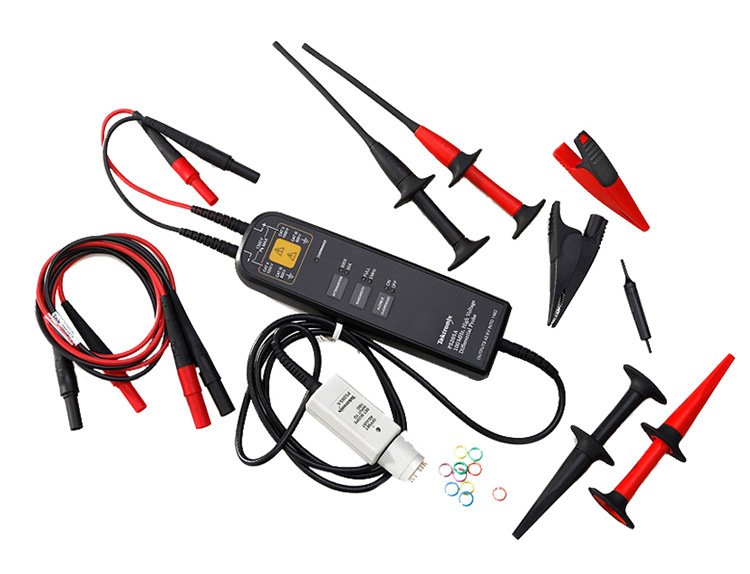

附件：2个钩夹(AC280-FL)、2个钳夹(AC283-FL)、2个鳄鱼夹(AC285-FL)和2根加长电缆(196-3523-00)。
注意：订购时请说明电源线选件。
探头和附件降额表（共模，相对于地，使用了P52xxA系列探头时）
附件 | 说明 | TMDP0200 / P5202A 450 V CAT I 300 V CAT II | THDP0200 / P5200A / P5205A 1,000 V CAT II 600 V CAT III | THDP0100 / P5210A 2,300 V CAT I 1,000 V CAT III |
196-3523-00 | 2根加长线（1.5米） 2,300 V CAT I 1,000 V CAT III | 标配 450 V CAT I 300 V CAT II | 标配 1,000 V CAT II 600 V CAT III | 标配 2,300 V CAT I 1,000 V CAT III |
AC280-FL | 2个钩夹 1,000 V CAT III 600 V CAT IV | 标配 450 V CAT I 300 V CAT II | 标配 1,000 V CAT II 600 V CAT III | 可选 1,000 V CAT I 1,000 V CAT III |
AC283-FL | 2个钳夹 1,000 V CAT III 600 V CAT IV | 标配 450 V CAT I 300 V CAT II | 标配 1,000 V CAT II 600 V CAT III | 可选 1,000 V CAT I 1,000 V CAT III |
AC285-FL | 2个鳄鱼夹 1,000 V CAT III 600 V CAT IV | 标配 450 V CAT I 300 V CAT II | 标配 1,000 V CAT II 600 V CAT III | 可选 1,000 V CAT I 1,000 V CAT III |
020-3070-00 | 钩夹套件 2,300 V CAT I 1,000 V CAT II | 可选 450 V CAT I 300 V CAT II | 可选 1,000 V CAT II 600 V CAT II | 标配 2,300 V CAT I 1,000 V CAT II |
TP175-FL | 2根测试线 1,000 V CAT III 600 V CAT IV | 标配(TMDP0200) 550 V CAT I 300 V CAT III | 标配(THDP0200) 1,000 V CAT II 600 V CAT III | 选配 2,300 V CAT I 1,000 V CAT III |
