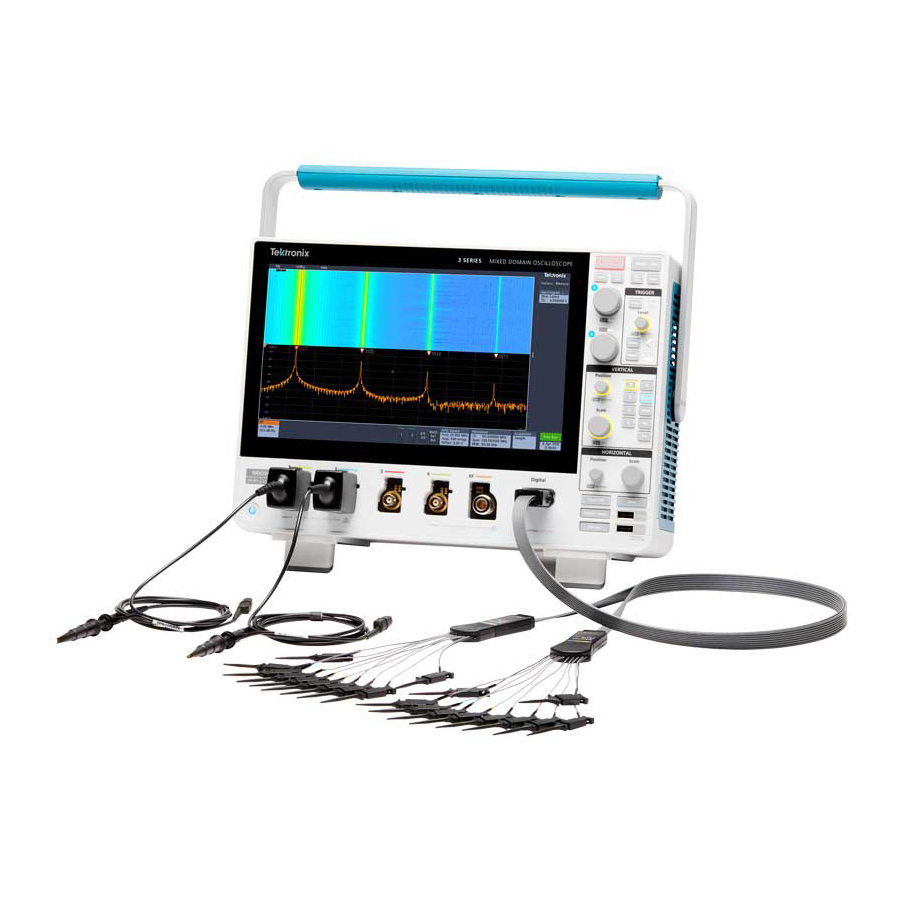

美国泰克3 系列 MDO 混合域示波器 MDO32示波器 MDO34系列示波器

业界领先的探头性能作为测量信号路径中的关键元件，探头不容忽视。在购买 3 系列 MDO 时，您将免费获得业内优质的探头。由于拥有业内领先示波器负载 (3.9 pF)，TPP 系列探头将成为您日常使用的随身探头。特点TPP 系统探头为标配。每条模拟通道一只。3.9 pF 的业内领先电容性探头负载250 MHz、500 MHz 或 1 GHz 探头带宽，取

咨询电话：400-838-1718

产品详情 留言反馈

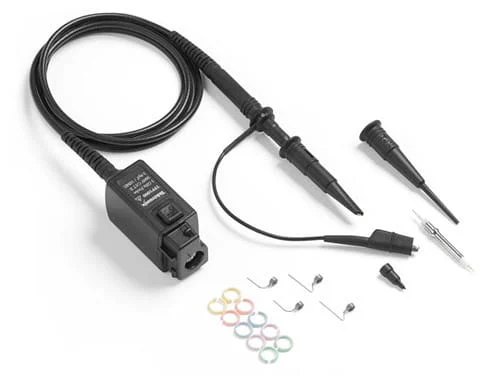

业界领先的探头性能

作为测量信号路径中的关键元件，探头不容忽视。在购买 3 系列 MDO 时，您将免费获得业内优质的探头。由于拥有业内领先示波器负载 (3.9 pF)，TPP 系列探头将成为您日常使用的随身探头。


特点

  • TPP 系统探头为标配。每条模拟通道一只。

  • 3.9 pF 的业内领先电容性探头负载

  • 250 MHz、500 MHz 或 1 GHz 探头带宽，取决于仪器带宽

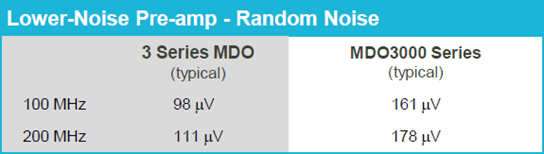

微小信号测量精度提升高达 40%

测量微小信号时，为获得更佳的测量精度，降低仪器的本底噪声至关重要。3 系列 MDO 中使用的全新前端设计有助于您将噪声测量精度提升高达 40%。评估示波器时，请务必仔细检查示波器的随机噪声技术规格。示波器各不相同，且并非所有示波器制造商均会测试和发布其随机噪声规格。

查看工作中的内置频谱分析仪

内置频谱分析仪

不管您是频谱分析仪专家还是临时使用，您都可以让内置频谱分析仪立即开始工作。与其他提供 FFT“频谱分析”的示波器不同，3 系列内置了真正的频谱分析仪。

3 系列与常规示波器 FFT

  • 每台仪器标配 1 GHz 最大频率，选配最大 3 GHz 频率

  • 同类产品中业内唯一一款真正集成的硬件频谱分析仪

  • 最高 3 GHz 的超宽捕获带宽

功能强大，可升级

立即获取所需的所有调试功能，或在需要时添加这些功能。

  • 高达 1 GHz 带宽

  • 数字通道：MSO 选项增加 16 条数字通道

  • 高达 3 GHz 的频谱分析仪

  • DVM/频率计数器（在注册后免费提供）

  • 任意波形/函数发生器

  • 高级分析

    • 串行总线解码和触发

    • 自动功率测量

查看 3 系列 MDO 可为您的工作台带来的功能

3-series-embedded-serial-bus-analysis

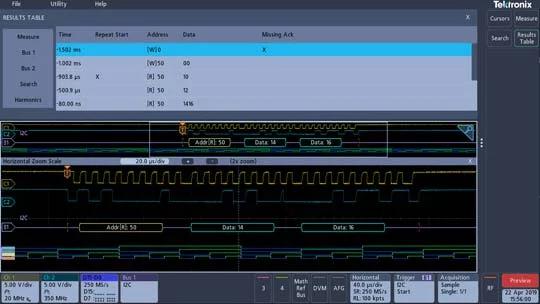

嵌入式串行总线分析

3 系列 MDO 通过串行总线的自动触发、解码和搜索选项，帮助您克服系统级挑战。选件可单独提供或作为经济实惠的捆绑包来提供。

  • I2C，SPI

  • RS-232 / 422 / 485 / UART

  • CAN/CAN FD、LIN、FlexRay

  • I2S/LJ/RJ/TDM

  • MIL-STD-1553、ARINC 429

  • USB 2.0 (LS/FS/HS)

功率测量和分析

3 系列提供电源测试解决方案，帮助在如今切换速度更快和噪声限制更严格的世界中快速获得答案。

  • 开关设备的功率损耗测量

  • 纹波和噪声的测量和分析

  • 检定功率半导体器件

3-series-power-measurements-and-analysis
emi-replay-with-spectrogram-4-channel

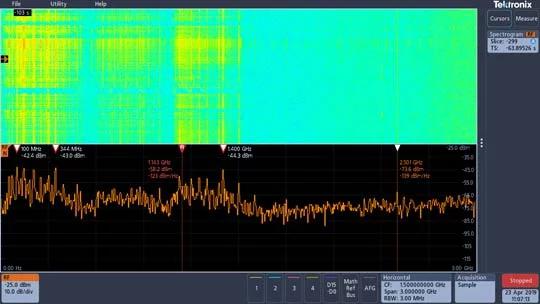

电磁干扰 (EMI) 故障排除

不了解 EMI 故障的根本原因可能会阻碍您新产品上市。3 系列 MDO 利用其内置频谱分析仪帮助您快速发现 EMI 的来源。

工程教育

超越交流和直流理论，利用逻辑通道和内置频谱分析仪解决混合信号设计。泰克示波器在可靠性方面赢得了声誉，是行业实验室中最常见的示波器品牌。

  • 可靠的仪器，提供 3 年保修

  • 行业内广泛使用的专业仪器

  • 提供集成函数发生器、频谱分析仪、逻辑通道和串行总线解码

3-series-education-engineering


MDO32系列示波器 主要技术参数

模拟通道带宽

100 MHz

200 MHz

350 MHz

500 MHz

1 GHz

模拟通道

2

2

2

2

2

上升时间（典型计算值）
(10 mV/div 设置，50 ?6?8 输入端接)

4 ns

2 ns

1.14 ns

800 ps

400 ps

采样率（1 个通道）

2.5 GS/s

2.5 GS/s

2.5 GS/s

2.5 GS/s

5 GS/s

采样率 (2 通道)

2.5 GS/s

2.5 GS/s

2.5 GS/s

2.5 GS/s

5 GS/s

采样率 (4 通道)

-

-

-

-

-

记录长度（1 通道）

10 M

10 M

10 M

10 M

10 M

记录长度 (2 通道)

10 M

10 M

10 M

10 M

10 M

记录长度 (4 通道)

-

-

-

-

-

数字通道，配备 3-MSO 选项时

16

16

16

16

16

任意函数发生器输出，配备 3-AFG 选项时

1

1

1

1

1

频谱分析仪通道

1

1

1

1

1

选配频谱分析仪频率范围，配备 3-SA1 选项时

9 kHz - 1 GHz

9 kHz - 1 GHz

9 kHz - 1 GHz

9 kHz - 1 GHz

9 kHz - 1 GHz

选配频谱分析仪频率范围，配备 3-SA3 选项时

9 kHz - 3 GHz

9 kHz - 3 GHz

9 kHz - 3 GHz

9 kHz - 3 GHz

9 kHz - 3 GHz



 MDO34系列示波器 主要技术参数

模拟通道带宽

100 MHz

200 MHz

350 MHz

500 MHz

1 GHz

模拟通道

4

上升时间（典型计算值）

(10 mV/div 设置，50 Ω 输入端接)

4 ns

2 ns

1.14 ns

800 ps

400 ps

采样率（1 个通道）

5 GS/s

采样率 (2 通道)

2.5 GS/s

2.5 GS/s

2.5 GS/s

2.5 GS/s

5 GS/s

采样率 (4 通道)

2.5 GS/s

记录长度（1 通道）

10 M

记录长度 (2 通道)

10 M

记录长度 (4 通道)

10 M

数字通道，配备 3-MSO 选项时

16

任意函数发生器输出，配备 3-AFG 选项时

1

频谱分析仪通道

1

选配频谱分析仪频率范围，配备 3-SA1 选项时

9 kHz - 1 GHz

选配频谱分析仪频率范围，配备 3-SA3 选项时

9 kHz - 3 GHz



其他技术参数

信号发生器

任意波形、正弦波、方波、脉冲、斜坡、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢、Cardiac

数字电压表

4位 AC RMS、DC 和 AC+DC RMS 电压测量

触发频率计数器

5位频率测量

高级分析

自动功率测量

协议支持

I2C，SPI

RS-232、RS-422、RS-485、UART

CAN, CAN FD, LIN, FlexRay

MIL-STD-1553、ARINC 429

I2S, LJ, RJ, TDM

USB 2.0

显示器

11.6英寸（295 毫米）

高清彩色 (1920 x 1080) 电容式触摸屏

电源:

AC：100 至 240 V ±10%  最大130W

重量

11.7磅（5.3 千克）

外形尺寸

高度 252 mm (9.93 英寸)×宽度 370 mm (14.57 英寸) 厚度 148.6 mm (5.85 英寸)
