迄今为止我们满意的认证级功率分析仪

检测认证实验室分析有效工具

0.01% 认证级功率测量精度

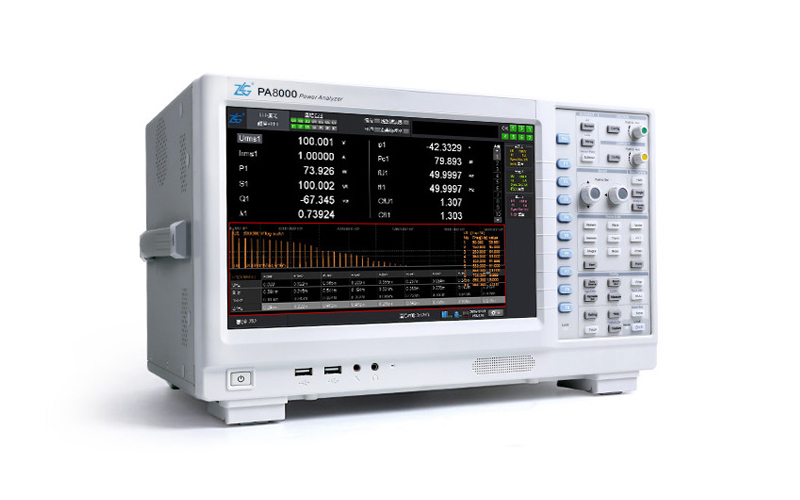

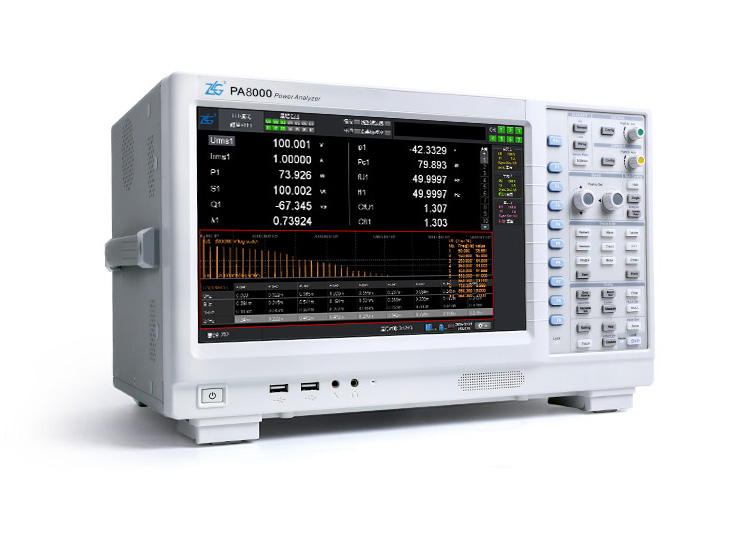

PA8000是一款认证级功率分析仪，功率精度高达0.01%、带宽高达5MHz，是逆变器、变频器与电源产品能效测量的基准，也是标准实验室认证检测的依据。

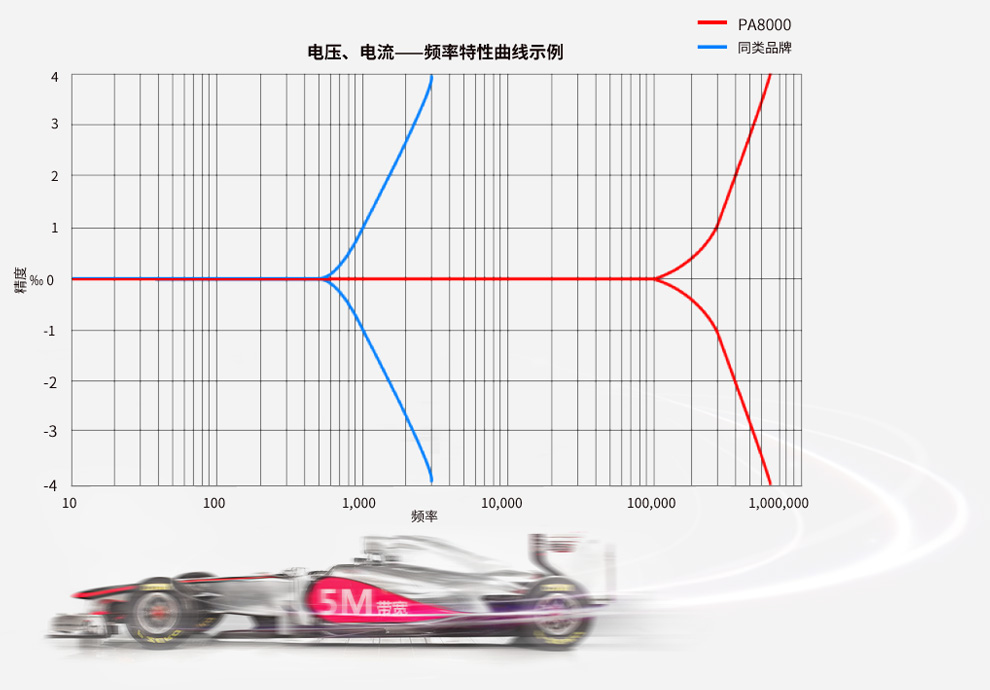

5MHz 带宽，平稳的频率特性与稳定性

PA8000是行业内为数不多的一款具有0.01%精度，电流与电压频率带宽高达5MHz的功率分析仪，完全满足未来以SiC为代表的高速开关设备的功率测量。

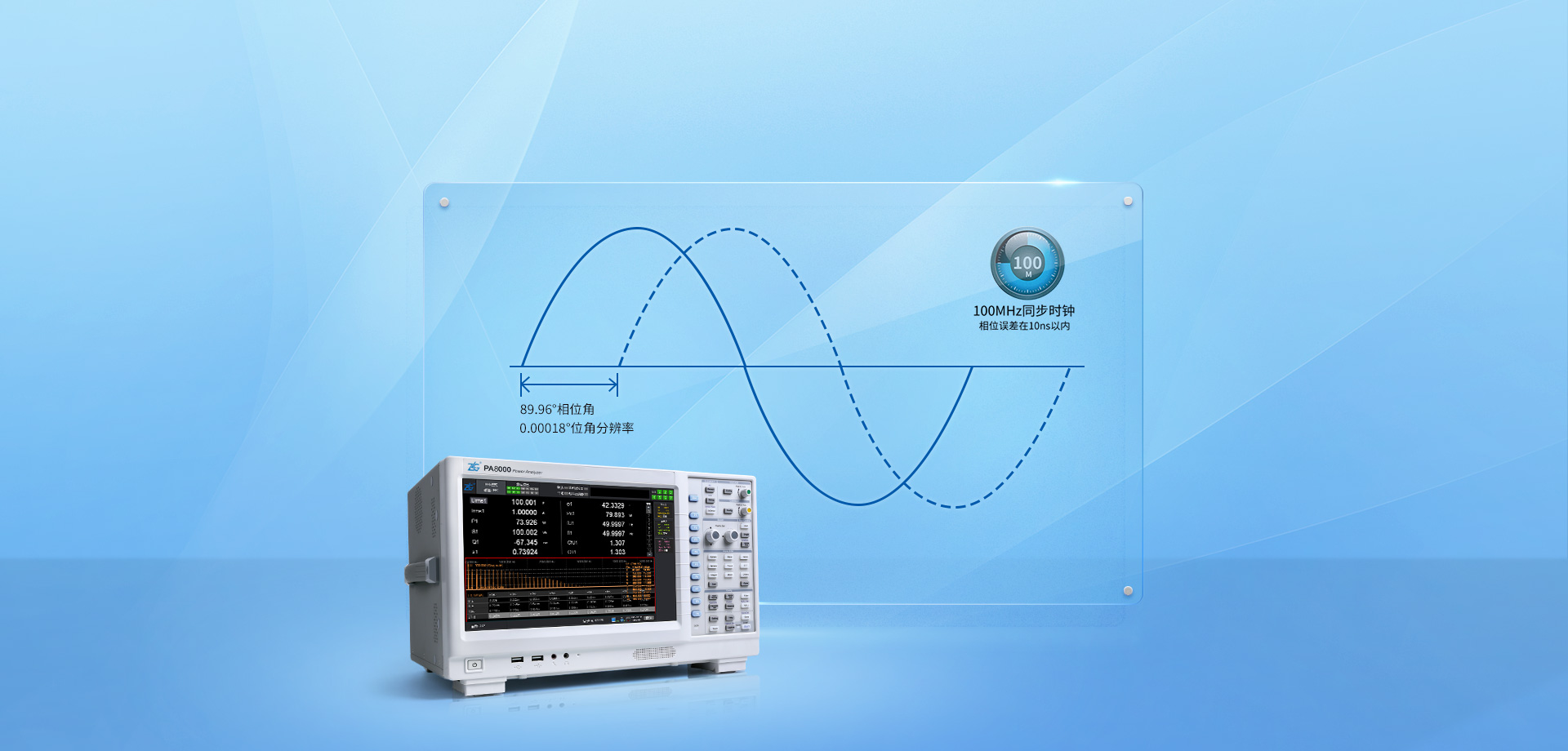

低功率因数下的相位测量精度

PA8000功率分析仪带宽为DC/0.1Hz‐5MHz，由于采用了PLL源倍频技术，可实现速度更快、动态范围更广的谐波测量，在谐波模式下可实现对电压、电流基波、功率、相位、谐波成分和总谐波失真因数（THD）的准确测试。

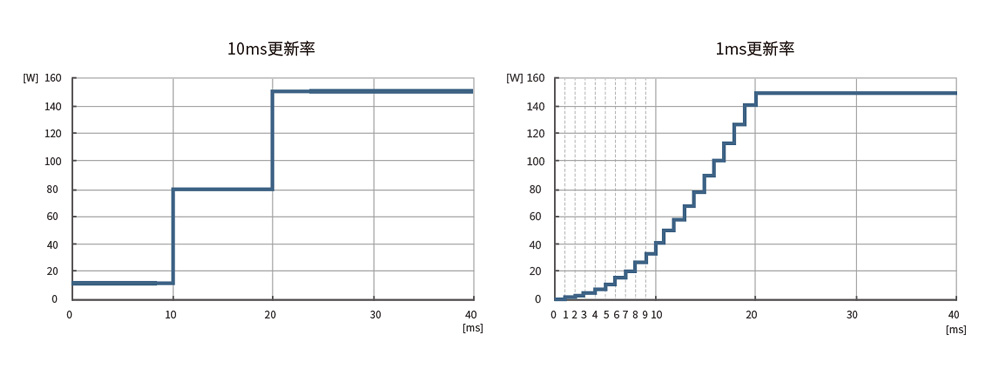

1ms 高速数据更新率

PA8000是世界上少数可以设置1ms高速数据更新率的功率分析仪。我们在PA8000的功能中加入了1ms-5ms的高速数据采集模式，1ms的数据更新率可以捕捉快速变化的瞬时信号，可以展现出波形细节。比如在电机行业中，PA8000则可以完全测量出电机的启动波形，可以为用户提供评估电机的重要依据。

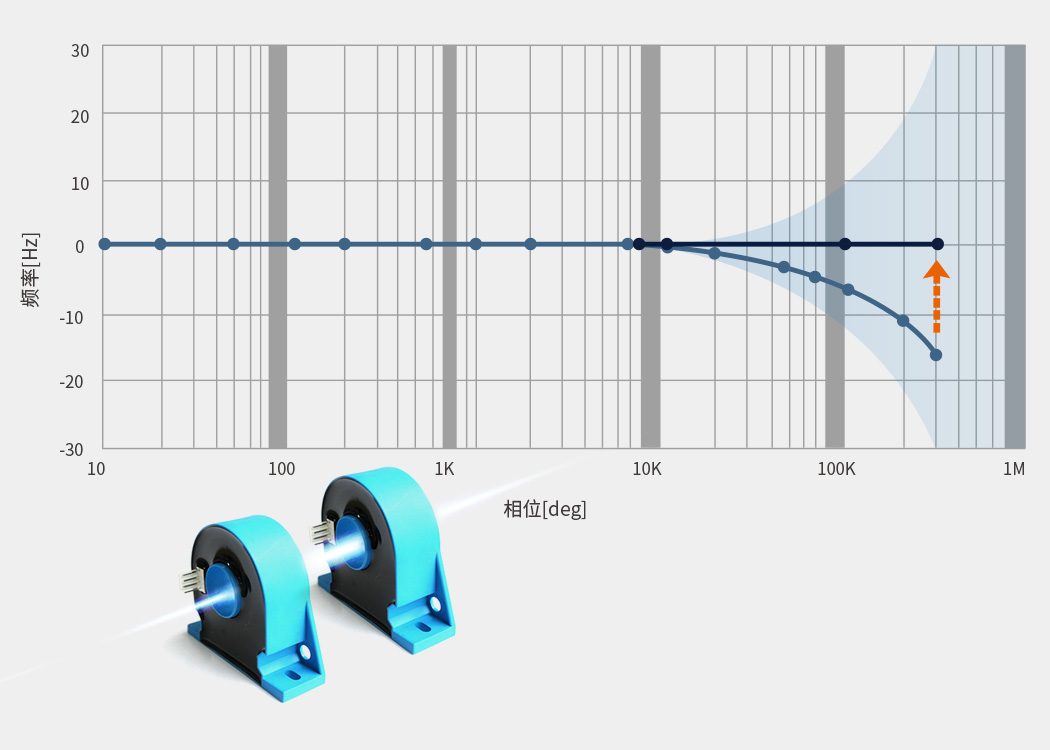

电流传感器相位补偿功能

在使用电流传感器作为输入时，由于传感器本身存在的延时，会增加电压电流的相位误差，PA8000的相位补偿功能则可以修正传感器带来的相位误差，能够提升高频及低功率因数下的功率测量精度，从而保证整体系统功率测量精度。

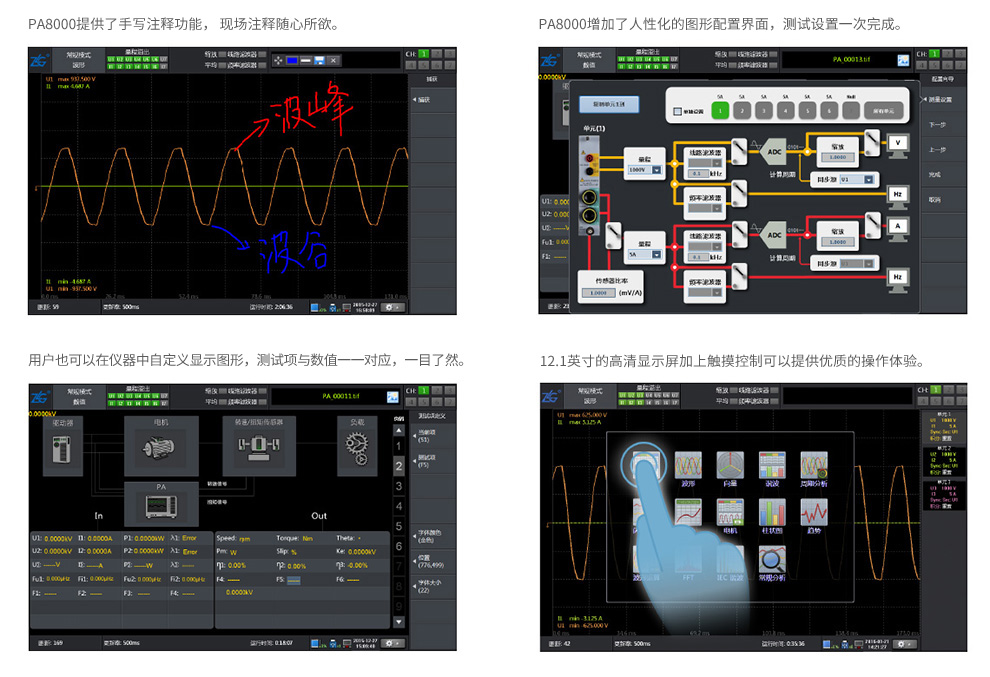

创新功能

参数与配件

		PA8000	PA6000H	PA5000H	PA2000mini
基本功率精度		0.01%读数+0.03%量程	0.01%读数+0.03%量程	0.05%读数+0.05%量程	0.05%读数+0.05%量程
带宽		DC，0.1Hz~5MHz	DC，0.1Hz-2MHz	DC，0.1Hz~5MHz	DC，0.1Hz~500KHz
分采样率		2MS/s	2MS/s	2MS/s	500KS/s
输入单元数		7通道其中可任意选配电机板卡	7通道其中可任意选配电机板卡	7通道其中可任意选配电机板卡	4通道功率卡+1通道电机卡
电压量程		15V、30V、60V、 100V、150V、300V、 600V、1000V、1500V（峰值因数1.33）	15V、30V、60V、 100V、150V、300V、 600V、1000V、1500V（峰值因数1.33）	1.5V、3V、6V、 15V、30V、60V、 100V、150V、300V、 600V、1000V、1500V（峰值因数1.33）	300mV、1V、3V、 10V、30V、100V、 300V、600V、1000V、1500V（峰值因数1.33）
电流量程	直接输入	5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A	5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A	5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A	5A:10mA、30mA、100mA、300mA、1A、3A、5A
	直接输入	50A:1A、2.5A、5A、10A、25A、50A	50A:1A、2.5A、5A、10A、25A、50A	50A:1A、2.5A、5A、10A、25A、50A	5A:10mA、30mA、100mA、300mA、1A、3A、5A
	外部传感器输入	50mV、100mV、200mV、500mV、1V、2V、5V、10V	50mV、100mV、200mV、500mV、1V、2V、5V、10V	50mV、100mV、200mV、500mV、1V、2V、5V、10V	30mV、100mV、300mV、1V、3V、10V
电压输入阻抗		输入电阻：2MΩ 输入电容：10pF	输入电阻：2MΩ 输入电容：10pF	输入电阻：2MΩ 输入电容：10pF	输入电阻：5MΩ 输入电容：5pF
电流输入阻抗		5A 输入电阻：100mΩ 输入电感：0.07μH	5A 输入电阻：100mΩ 输入电感：0.07μH	5A 输入电阻：100mΩ 输入电感：0.07μH	5A 输入电阻：100mΩ 输入电感：0.07μH
电流输入阻抗		50A 输入电阻：5mΩ 输入电感：0.07μH	50A 输入电阻：5mΩ 输入电感：0.07μH	50A 输入电阻：5mΩ 输入电感：0.07μH	5A 输入电阻：100mΩ 输入电感：0.07μH
电压、电流精度保证范围		1%~110%	1%~110%	1%~110%	1%~130%
谐波测量		500次	500次	500次	128次
多电机板卡支持		支持	支持	支持	不支持
显示器		12.1寸彩色液晶	12.1寸彩色液晶	12.1寸彩色液晶	9寸彩色液晶
数据更新率		10ms、50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s、1ms-20s之间支持用户自定义。	10ms、50ms、100ms、250ms、500ms、1s、2s、5s、10s、20s、自定义。	10ms、50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s、1ms-20s之间支持用户自定义。	50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s。
接口		GPIB、1000Mbit LAN、RS-232、USB2.0 HighSpeed Device、USB2.0 High Speed Host、U盘	GPIB、1000Mbit LAN、RS-232、USB2.0 HighSpeed Device、USB2.0 High Speed Host、U盘	GPIB、1000Mbit LAN、RS-232、USB2.0 HighSpeed Device、USB2.0 High Speed Host、U盘	GPIB、1000Mbit LAN、RS-232、USB2.0 HighSpeed Device、USB2.0 High Speed Host、U盘

标配件（标配）
配件名称	描述
国际电源线	供电使用
产品售后服务承诺书	服务承诺书
产品校准证书	校准证书
产品入门手册	入门手册
光盘	产品相关电子版资料
合格证	合格证
干燥剂	干燥剂

测试连接头（选配）
TA1000	TA1002B	TA1002R	TA1003R	TA1003B	TA1004	TA1005

MC Φ6mm 香蕉插头，带有卡扣锁紧装置和压接端	MC 大号鳄鱼夹，Φ4mm安全型插座。额定电压1000V，最大电流32A，黑色	MC 大号鳄鱼夹，Φ4mm安全型插座。额定电压1000V，最大电流32A，红色	MC Φ4mm安全插头，可堆叠，可通过螺丝连接测试导线。额定电压1000V，红色	MC Φ4mm安全插头，可堆叠，可通过螺丝连接测试导线。额定电压1000V，黑色	MC 安全BNC公头香蕉插座转换头，具有Φ4mm安全型插座。额定电压1000V	MC 安全BNC母头香蕉插座转换头，具有Φ4mm安全型插座。额定电压1000V
