P1300高压差分探头是具有浮地测量功能的高压差分探头。其带宽达到50MHz，满足了大部分测试系统的需要；双量程可供选择，其差动测量电压范围满足大部分测试电路的要求；具有过载报警功能；探头配备标准的BNC输出接口，可与任何厂家的示波器配合使用。探头具备良好的共模噪声抑制能力，输入端具有较高的输入阻抗和较低电容，可以准确高速地测量差分电压信号。可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。
参数规格
型 号 | P1300 | ||
带宽(-3dB) | 50MHz | ||
上升时间 | ≤7ns | ||
精度 | ±2% | ||
量程选择(衰减比) | 50X/500X | ||
最大差分测量电压 (DC + Peak AC) | 50X | ±130V | |
500X | ±1300V | ||
共模电压(DC + Peak AC) | ±1300V | ||

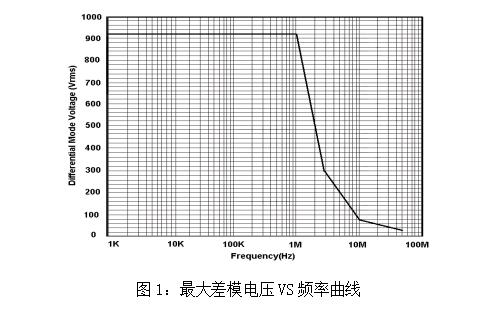

最大差模电压VS频率曲线 | 参考下图1 | ||
最大输入对地电压（Vrms） | 600V CATIII 1000V CATII | ||
输入阻抗 | 单端对地 | 5MΩ | |
两输入端 | 10MΩ | ||
输入电容 | 单端对地 | ＜4pF | |
两输入端 | ＜2pF | ||
CMRR | DC | ＞80dB | |
100kHz | ＞60dB | ||
1MHz | ＞50dB | ||
噪声(Vrms) | 50X | ＜50mV | |
500X | ＜300mV | ||
过载指示电压阀值 | 50X | ≥140V | |
500X | ≥1400V | ||
延时时间 | 探头主机 | 约10ns | |
BNC输出线（1米） | 约5ns | ||
过载指示灯(红灯) | 有 | ||
终端负载要求 | ≥100kΩ | ||
电源适配器 | DC 12V/1.2A | ||
选件
绝缘活塞探夹CK-281 |
BNC输出线CK-310/320 |

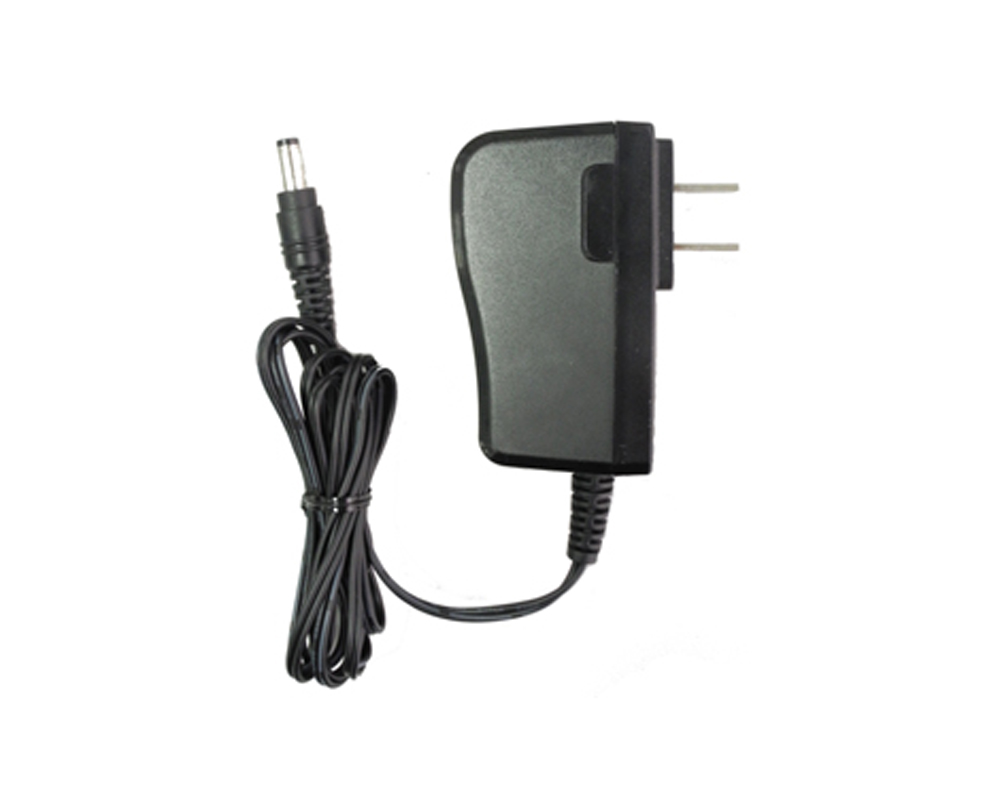

适配器CK-612 |
