DP6020探头是具有浮地测量功能的低压差分探头。测量电压±20V(DC+Pk),其带宽最高达200MHz，提供 10:1 的衰减设置，具有 1 MΩ 的输入阻抗，以及 3.5 pF 的低输入电容，可以最大程度地降低电路负载，具有过压报警功能，可以兼容任何具有 50 Ω BNC 输入的示波器，并可以通过示波器或计算机上的 USB 端口供电。在各种应用中得到广泛使用，可以为当今的高速功率测量、车载总线测量和数字系统设计提供出色的通用差分信号测量。
规格

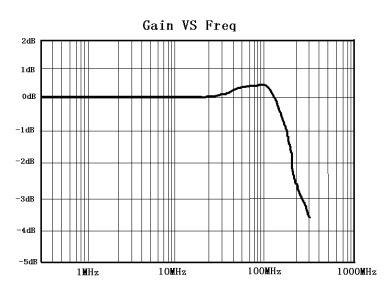

带宽(-3dB) | 200MHz(参考图1频率响应曲线) | |||
上升时间 | ≤1.75ns | |||
精度(读数的%) | ±1% | |||
衰减比 | 10:1 | |||
最大差分测量电压(DC + Peak AC) | ±20V | |||
最大共模输入电压 | ±60V | |||
最大额定输入电压（每一端对地） | ±60V | |||
输入阻抗 | 单端对地 | 500kΩ | ||
两输入端 | 1MΩ | |||
输入电容 | 单端对地 | ＜7pF | ||
两输入端 | ＜3.5pF | |||
输出电压摆动 | ±2V(驱动50Ω示波器输入) | |||
偏置（典型值） | ±2mV | |||
偏置调整范围（典型值） | ±95mV | |||
CMRR | 50Hz/60Hz | ＞80dB | ||
10MHz | ＞50dB | |||
噪声(Vrms) | 6mV | |||
过载指示电压阀值 | ≥20V | |||
延时时间 | 探头主机 | 11ns | ||
BNC线(1m) | 5ns | |||
过载指示灯 | 过载时，指示灯红灯亮 | |||
终端负载要求 | 50Ω | |||
电源 | USB 5V/1A适配器 | |||
